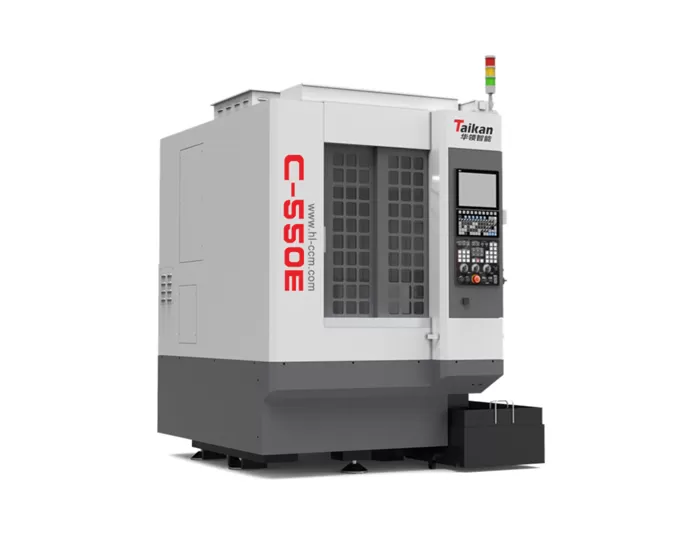

C-550E Centro de Grabado de precisión de alta velocidad de una sola cabeza

Centro de grabado de precisión de alta velocidad de una sola cabeza


Contacto

Característica de C-550E Centro de Grabado de precisión de alta velocidad de una sola cabeza

Sistema CNC Syntec

Equipado con un sistema Syntec CNC, que ofrece precisión y fiabilidad.


Diseño de pórtico de haz fijo

Cuenta con una estructura de pórtico de viga fija con una cama de hierro fundido y una viga para una alta rigidez y estabilidad.


Diseño compacto

La configuración estándar incluye un husillo eléctrico de 36.000 RPM de alta precisión (HSK E32).


Revista Herramienta Servo

Viene de serie con un cargador de herramientas impulsado por servoherramientas de 16 herramientas, con un cargador opcional de 21 herramientas para mayor capacidad.


Sistema CNC Syntec Diseño de pórtico de haz fijo Diseño compacto Revista Herramienta Servo

Aplicación de C-550E Centro de Grabado de precisión de alta velocidad de una sola cabeza

El C-550E es ideal para el mecanizado de precisión de electrodos de cobre, pequeños moldes, pequeños componentes metálicos, productos 3C, piezas de precisión para instrumentos aeroespaciales, médicos y pequeños componentes de cobre. Se destaca en la producción de piezas complejas y de alta precisión en una variedad de industrias.


Máquina de Grabado CNC Fabricantes

Pieza DE TRABAJO Ejemplo 1

Proveedores de Máquina de grabado CNC

Pieza DE TRABAJO Ejemplo 2

Precio de la máquina de grabado CNC

Pieza DE TRABAJO Ejemplo 3

Comprar máquina de grabado CNC

Pieza DE TRABAJO Ejemplo 4

Especificaciones de C-550E Centro de Grabado de precisión de alta velocidad de una sola cabeza

Nombre

Proyecto

Parámetros

Banco de trabajo

Tamaño de la tabla (mm)

550*500

Distancia de la Mesa a la nariz del husillo (mm)

100 ~ 300

Peso máximo de carga (Kg)

150

Viaje

X-dirección de viaje (mm)

550

Viaje en dirección Y (mm)

450

Viaje Z (mm)

200

Husillo

Potencia del husillo (K W)

6,0

Velocidad máxima del husillo (RPM)

36 000

Diámetro del husillo (mm)

100

Método de cambio de herramienta de husillo

Cambiador de herramientas neumáticas

Forma de vástago

HSK-E30

Tasa de alimentación

Velocidad máxima de alimentación en seco (m/min)

30

Velocidad máxima de alimentación de corte (m/min)

10

Precisión de la máquina herramienta

Precisión de posicionamiento: X/Y/Z (mm)

0.005

Precisión de posicionamiento repetido: X/Y/Z (mm)

0.004

Revista de herramientas

Capacidad de la revista de herramientas

16T

Formulario de revista de herramienta

Semi-paraguas servo herramienta revista

Fuente de alimentación

Presión de aire (Mpa)

≥ 0,6

Demanda de electricidad (Kw)

11

Otros parámetros

Dimensiones (delantero y trasero *
Izquierda y derecha * arriba y abajo mm)

1890*1860*2200

Peso (peso aproximado: Kg)

2700

Si desea configurar la red
Funciones de transmisión y monitoreo

Tener

Si desea configurar el fijador de herramientas

Tener


La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
