Name: Centro de Mecanizado de Pórtico de 5 Ejes HG-BU2030
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

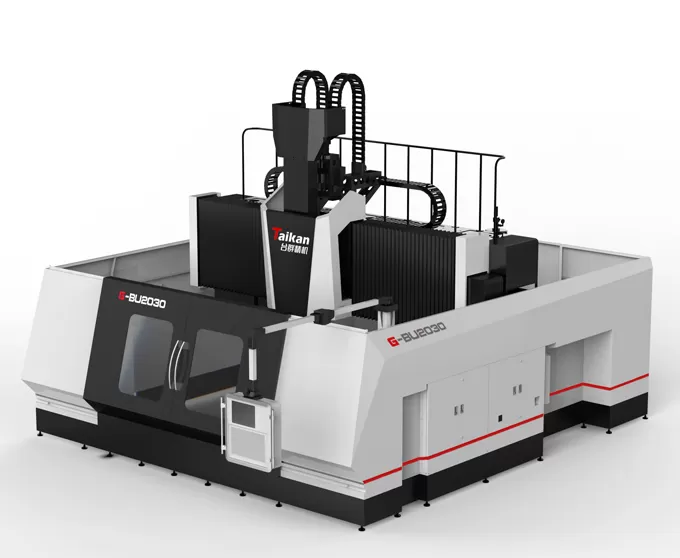

Característica G-BU2030 centro de mecanizado de pórtico de 5 ejes

Estructura de la máquina

La máquina cuenta con una estructura de pórtico superior con una mesa de trabajo fija.
Los componentes principales están hechos de hierro fundido de alta resistencia.

Guía

Todos los ejes XYZ están equipados con guías lineales de rodillos de alta resistencia,
La vía de cruce del eje Y utiliza una disposición escalonada con un amplio tramo de guía para mejorar la capacidad de carga.
La guía del sillín del eje Z presenta 4 guías instaladas a 90 ° con 12 bloques lineales para soportar las guías del eje Z, lo que proporciona una fuerte rigidez del husillo y un buen rendimiento a alta velocidad.

Tornillos de bola

Los ejes XY utilizan una gran estructura de accionamiento de tornillo de bola de plomo.

El eje Z utiliza una unidad de tornillo de bola de motor directa.

Unidad de husillo

La Unidad de husillo utiliza un cabezal de fresado de doble giro A/C vinculado a 5 ejes Zhongke Ibeg T70.5, que puede lograr un mecanizado de 5 ejes de superficies complejas.
Con codificadores de alta precisión y un sistema de sujeción hidráulico, los ejes A y C se pueden sujetar en cualquier ángulo dentro de su rango de operación (eje C ± 360 °, eje A ± 110 °).
Husillo motorizado estándar de 18000rpm, capaz de cortar de alta precisión, rápido y continuo.
La Estación de bomba hidráulica independiente garantiza una sujeción segura y confiable de la herramienta.
Los accionamientos motorizados y del eje A/C están equipados con un sistema de enfriamiento de control de temperatura.

Aplicación de G-BU2030 centro de mecanizado de pórtico de 5 ejes

Se utiliza principalmente para el mecanizado de piezas complejas, aluminio y sus aleaciones, así como materiales difíciles de mecanizar. Es capaz de un mecanizado de alta precisión y alta eficiencia de superficies espaciales complejas.

Pieza DE TRABAJO Ejemplo 1

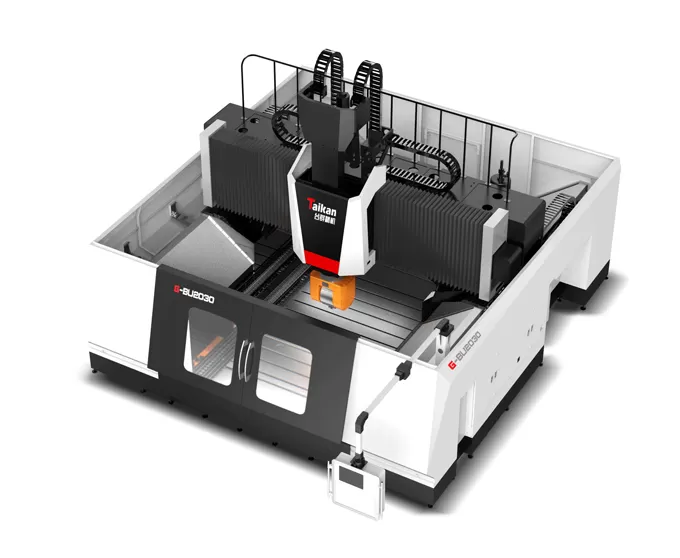

Centro de mecanizado tipo pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Especificaciones del centro de mecanizado de pórtico de 5 ejes HG-BU2030

Item				Unit	HG-BU2030
Recorridos	Recorrido de la mesa (eje X)			mm	3200
	Recorrido del carro (eje Y)			mm	2200
	Recorrido del carnero (eje Z)			mm	1000
	Distancia de la nariz del husillo a la mesa			mm	100～1100
	Ancho efectivo del pórtico			mm	3200
Mesa	Tamaño de la mesa			mm	2000*3000
	Carga máx.			kg/m²	5000
	Ranura en T			mm	28
Husillo	Potencia del husillo			KW	30
	Velocidad máx.			r/min	18000
	Par motor			Nm	72/85
	Sección del carnero			mm	420×420
	Cono del husillo				HSK-A63
Velocidades	Rango de velocidad de avance de corte			mm/min	20/20/20
	Velocidad de desplazamiento rápido (ejes X/Y/Z)			mm/min	24000/24000/24000
Precisión	Precisión de posicionamiento	Con regla		mm	0.020/0.015/0.01
		Sin regla		mm	0.03/0.025/0.02
	Repetibilidad	Con regla		mm	0.013/0.011/0.009
		Sin regla		mm	0.018/0. 015/0.012
Otros	Contrapeso del eje Z				Equilibrio hidráulico + nitrógeno
	Sistema CNC				SIEMENS ONE
	Suministro de aire		Flow	L/min	500
			Presión	MPa	0.45~0.8
	Capacidad del tanque de refrigerante			L	140
	Dimensiones de la máquina (L×A×H)			mm	8500×6600×5200
	Peso de la máquina (aprox.)			kg	35000

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
