Name: HT-500B Centro de mecanizado de perforación y fresado de alta velocidad y alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características de T-500B centro de mecanizado de perforación y fresado de alta velocidad y alta precisión

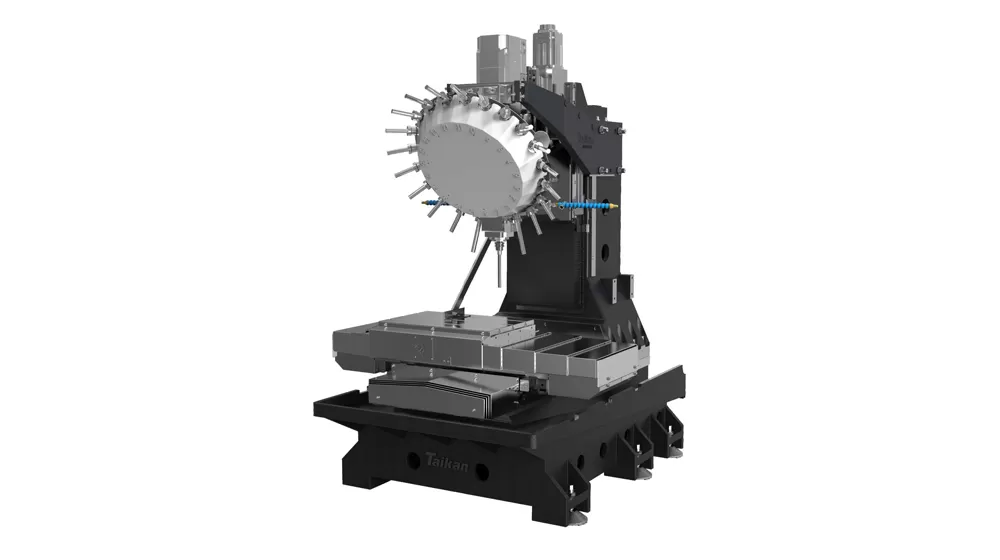

Estructura base

La estructura base está diseñada con análisis digital e ingeniería de precisión, con un tramo de gran tamaño con soporte de seis puntos, mejorando efectivamente la rigidez de la máquina y la resistencia a las vibraciones, asegurando una alta estabilidad y precisión durante el proceso de mecanizado.

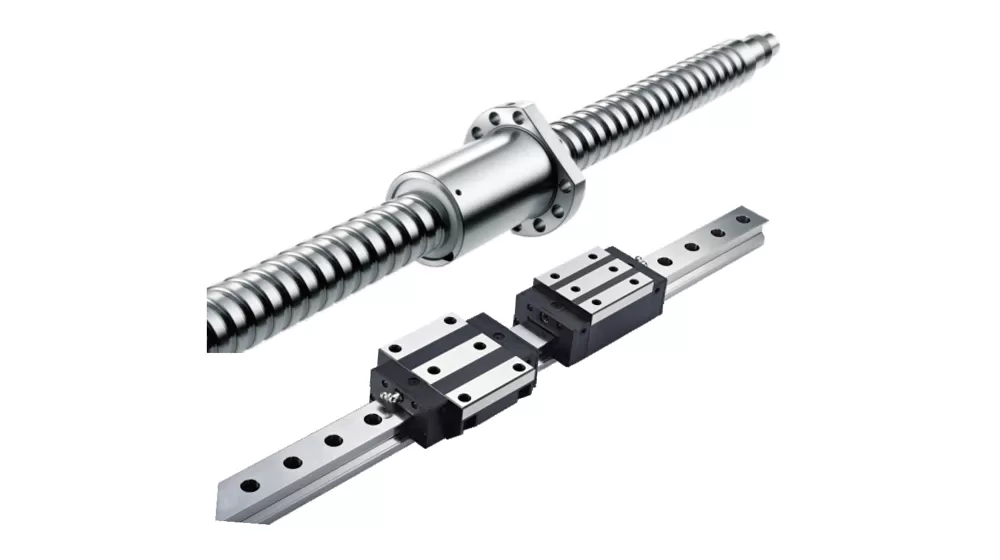

Ejes X, Y, Z

Los tres ejes están equipados con tornillos de bola de precisión, y los rieles de guía utilizan guías lineales de alta precisión, lo que garantiza un funcionamiento suave y un posicionamiento preciso para una precisión y confiabilidad de mecanizado excepcionales.

Eje de accionamiento directo

El husillo cuenta con un sistema de transmisión de accionamiento directo, que reduce los errores en el roscado de alta velocidad y garantiza un excelente rendimiento con alta potencia de salida en el mecanizado de alta velocidad.

El husillo de alta velocidad responde rápidamente y está equipado con rodamientos de bolas de cerámica, lo que prolonga significativamente la vida útil del husillo.

El husillo de grado de precisión es estándar con una velocidad máxima de hasta 24.000 rpm, que satisface las demandas del mecanizado de alta precisión y alta velocidad.

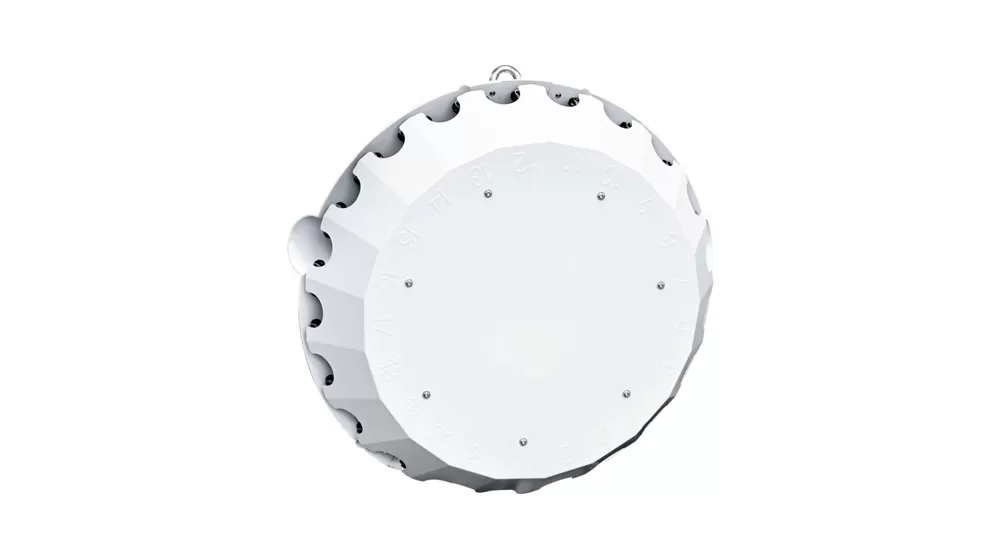

Cambiador de herramientas servo de alta velocidad

El SISTEMA DE cambiador de herramientas PLC optimizado proporciona un proceso de cambio de herramienta rápido y estable, lo que reduce significativamente el tiempo de cambio de herramienta y el tiempo de no mecanizado, mejorando así la eficiencia general del mecanizado.

El eje Z está diseñado con optimización para mejorar la rigidez y mejorar significativamente la aceleración, reduciendo el tiempo de viaje inactivo y aumentando aún más la eficiencia del mecanizado y la capacidad de respuesta de la máquina.

Cambiador de herramientas servo de alta velocidad

Video del centro de mecanizado de perforación y fresado de alta velocidad y alta precisión T-500B

Centro de Mecanizado de Perforación y Roscado T-500B

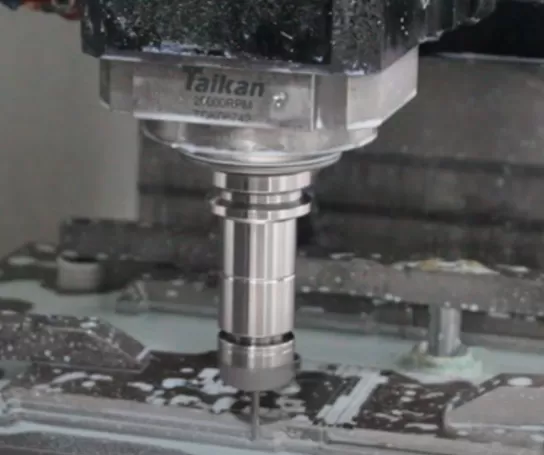

Video de procesamiento del centro de mecanizado de taladrado y roscado T-500B

Aplicación de T-500B centro de mecanizado de perforación y fresado de alta velocidad y alta precisión

Ampliamente utilizado en la industria 3C, piezas automotrices, procesamiento de moldes pequeños, dispositivos médicos y otras industrias para el mecanizado de piezas de placas pequeñas, piezas en forma de disco y carcasas.

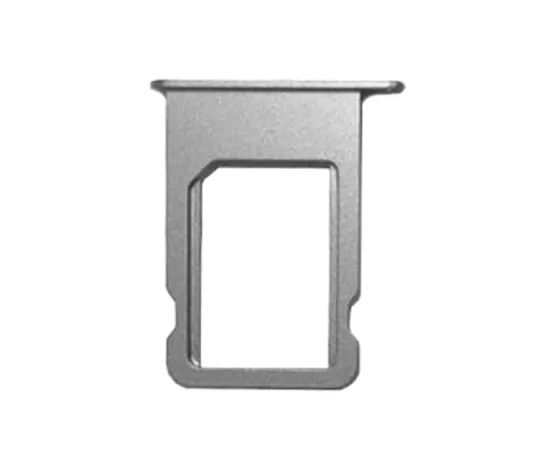

Pieza DE TRABAJO Ejemplo 1

Máquina de fresado y perforación de torno

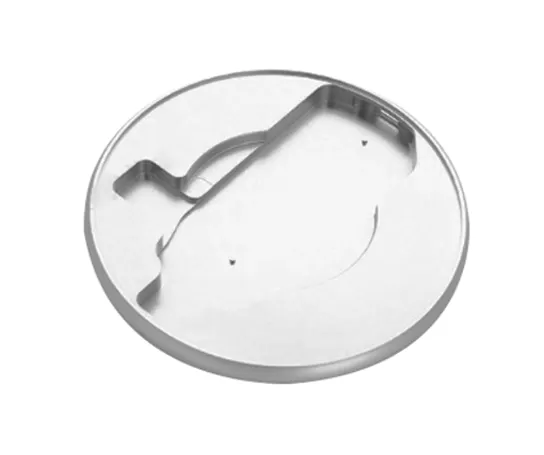

Pieza DE TRABAJO Ejemplo 2

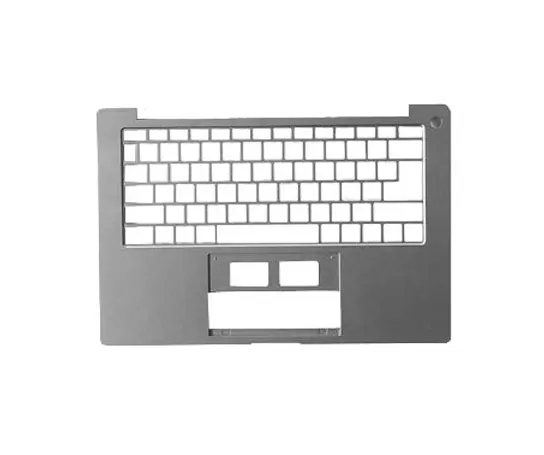

Pieza DE TRABAJO Ejemplo 3

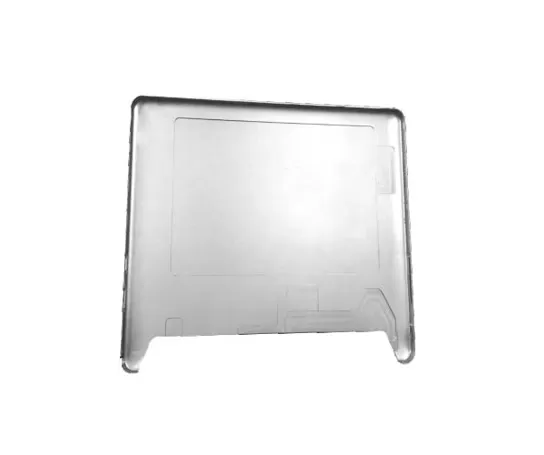

Pieza DE TRABAJO Ejemplo 4

Especificaciones del Centro de Mecanizado de Taladrado y Fresado de Alta Velocidad y Alta Precisión HT-500B

Item			Unit	HT-500B	Observaciones
Recorridos	Recorrido de la mesa (eje X)		mm	500
	Recorrido del carro transversal (eje Y)		mm	400
	Recorrido del cabezal (eje Z)		mm	320
	Distancia de la nariz del husillo a la superficie de la mesa		mm	180-500
	Distancia del centro del husillo a la superficie de guía de la columna		mm	445
Mesa	Tamaño de la mesa		mm	620*400
	Carga máxima		kg	250
	Ranuras en T (número de ranuras - ancho de ranura * separación)		mm	3-14*120
Husillo	Potencia del motor (nominal/tiempo corto)		kW	3.7/5.5
	Par motor (nominal/tiempo corto)		N.m	14.1/21
	Velocidad del motor del husillo		rpm	20-24000
	Cono del husillo		/	BT30
Velocidad	Rango de velocidad de avance de corte		mm/min	1-15000
Velocidad	Velocidad de desplazamiento rápido de los ejes X/Y/Z		m/min	48/48/48
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.006	GB/T 18400.4 （Recorrido completo）
Precisión	Repetibilidad (X/Y/Z)		mm	0.004	GB/T 18400.4 （Recorrido completo）
Almacén de herramientas	Capacidad de almacenamiento de herramientas		pcs	21
	Peso máx. de la herramienta		kg	3
	Longitud máx. de la herramienta		mm	300
	Diámetro máx. de la herramienta (completo / adyacente vacío)		mm	Ф60/Ф80
Otros	Sistema CNC			Mitsubishi M80VA
	Fuente de aire	Flow	L/min	≥200 (ANR)
	Fuente de aire	Presión de aire	MPa	0.6-0.8
	Capacidad del equipo		kVA	15
	Capacidad máxima del depósito de refrigerante		L	145
	Dimensiones de la máquina		mm	169026602320	Correspondiente a los ejes XYZ
	Peso (aprox.)		kg	3100

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para obtener más información, contáctenos.
