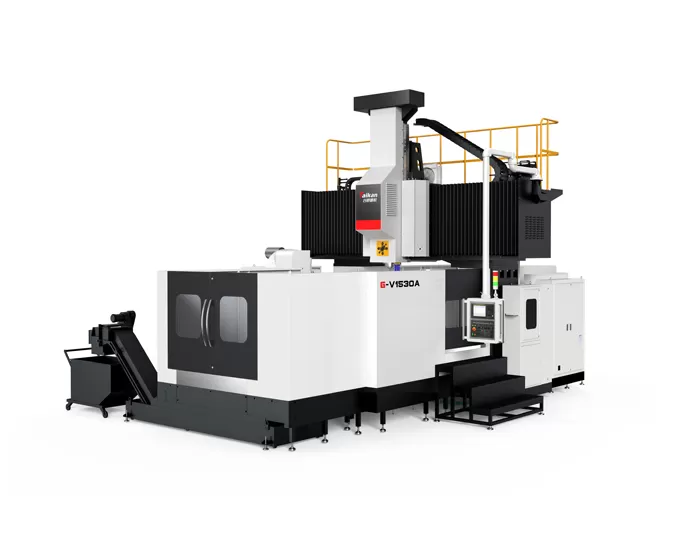

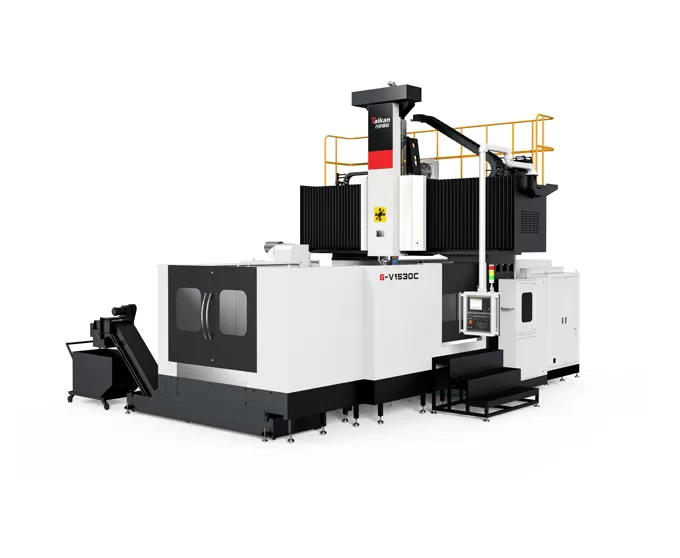

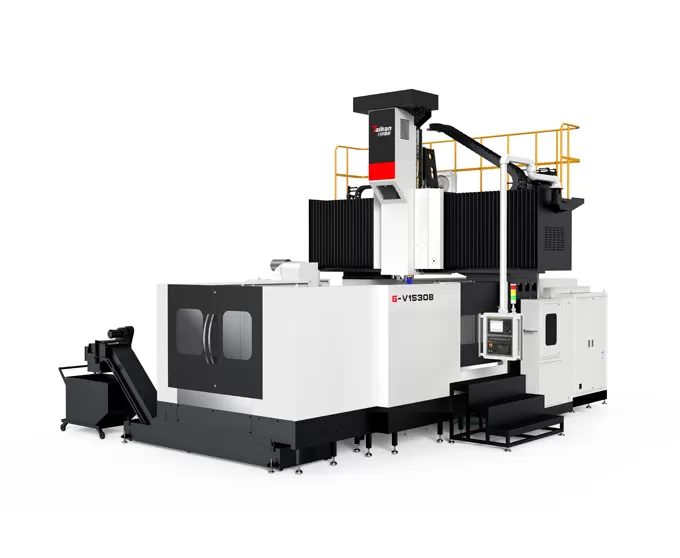

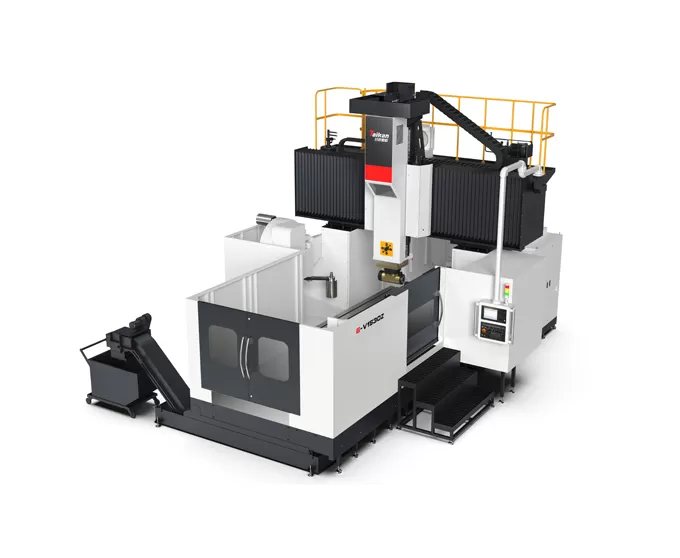

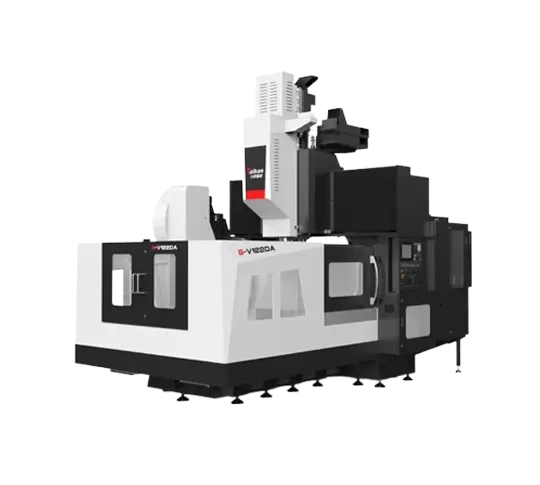

HG-V1530A/B/C/Z Centro de mecanizado de pórtico con guías lineales de 3 ejes

La máquina cuenta con una estructura fija de pórtico con una mesa de trabajo móvil.

Viga de alta rigidez: la viga adopta un diseño rectangular de arco de sección transversal grande. La relación altura-ancho se optimiza mediante análisis de simulación, mejorando significativamente su resistencia a la flexión y a la torsión, lo que garantiza una estabilidad de precisión.

Ram de sección transversal grande: el ariete tiene un tamaño de sección transversal de 420x420mm, apoyado por cuatro rieles de guía lineales en una disposición semicerrada. Esto proporciona un soporte de alta resistencia con baja resistencia a la fricción, lo que garantiza una aceleración cero a bajas velocidades, una vibración mínima, una respuesta rápida y un excelente rendimiento dinámico y estático, bajos requisitos de mantenimiento y una larga vida útil.

Tabla de Soporte múltiple: La mesa está respaldada por múltiples diapositivas estrechamente espaciadas, lo que garantiza un rendimiento de carga estable y confiable con una excelente retención de precisión.

Varias opciones de unidad

Configurable con transmisión por correa, cabezal de engranajes, husillo eléctrico y cabezal de fresado automático en ángulo recto.

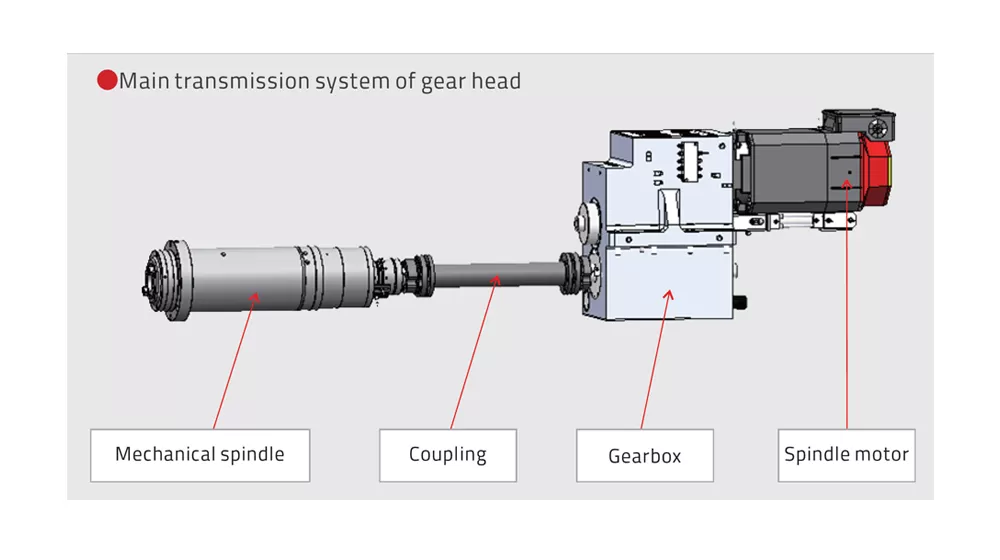

Husillo impulsado por engranajes

Cuenta con una interfaz BT50 con una velocidad máxima de 6000rpm y un par de salida de hasta 1331Nm. La caja de cambios y el motor principal están separados del husillo, minimizando efectivamente los problemas de precisión causados por la generación de calor.

Husillo motorizado

Husillo eléctrico BT50-10000rpm de alta potencia y alta resistencia que ofrece un alto par, alta velocidad y baja vibración, lo que proporciona una experiencia de mecanizado excepcional.

Husillo accionado por correa

Utiliza una unidad de husillo BT50-6000rpm de alta velocidad, que ofrece un rendimiento de corte eficiente.

Control térmico

Estándar con un sistema de enfriamiento de aceite para reducir la temperatura del husillo, prolongar la vida útil del rodamiento y minimizar el impacto térmico

Rieles de tres líneas: Los tres ejes (XYZ) utilizan rieles de guía lineales de rodillos de alta resistencia, que son fáciles de mantener, tienen baja resistencia a la fricción, respuesta rápida de piezas móviles, cero arrastre a bajas velocidades, y excelente rendimiento dinámico y estático.

Transmisión por Correa: los motores del eje XY utilizan la reducción de la correa para aumentar el par de transmisión, reducir la inercia de la carga, mejorar el rendimiento de la transmisión y proporcionar un mantenimiento simple y rentable.

Impulsión de engranajes: el motor se reduce a través de un reductor de baja reacción, lo que aumenta la transmisión de par. Combinado con tornillos de plomo más grandes, esto garantiza velocidades de transmisión rápidas, rendimiento estable y alta precisión (eje X ≥ 4200mm/eje Y ≥ 3700mm).

Equilibrio de nitrógeno: el sistema de accionamiento del eje Z utiliza un servomotor acoplado directamente a un tornillo de bola, con un sistema de equilibrio de doble cilindro en ambos lados del ariete para garantizar una inversión suave de la alimentación del eje Z y una respuesta dinámica rápida.

Compensación térmica: el tornillo de bola presenta una estructura pretensada en ambos extremos, eliminando efectivamente la pérdida de precisión causada por la expansión térmica.

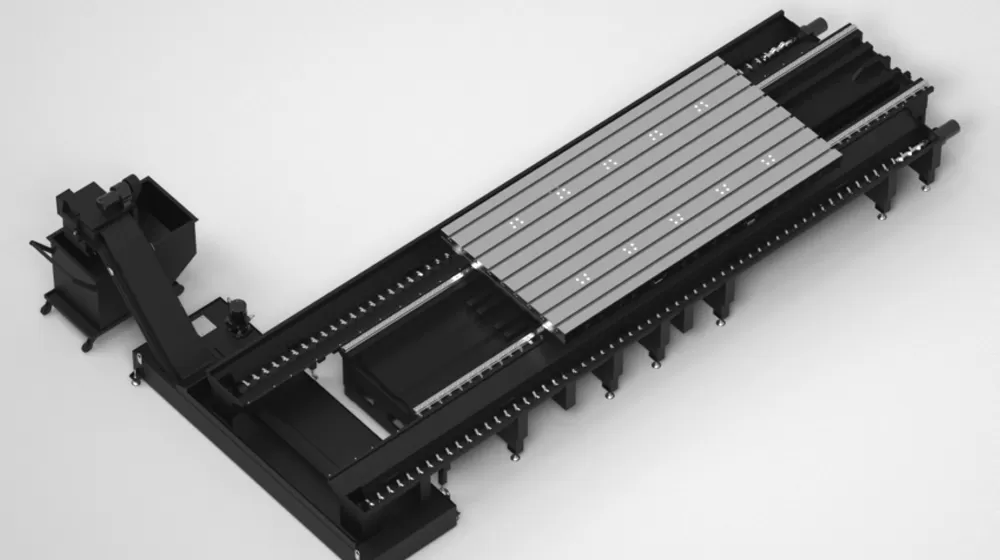

Transportador de chip espiral: un juego en cada lado de la mesa de trabajo, con un diámetro de tornillo de 120mm y una sección transversal de acero cuadrado grande, expulsando rápidamente chips fuera de la máquina.

Transportador de elevación de chip de tipo cadena: Ubicado en el extremo de la máquina, con una inclinación de 45 grados, una placa de cadena más ancha y barras raspadoras de dientes de sierra, recolectando rápidamente chips en el transportador de chips pequeños.

Pequeño transportador de Chip: recoge y transporta chips.

Tanque de refrigerante: sistema de filtración multicapa para filtrar las impurezas y garantizar un mecanizado suave.
