HDH-100S Centro de Mecanizado Horizontal

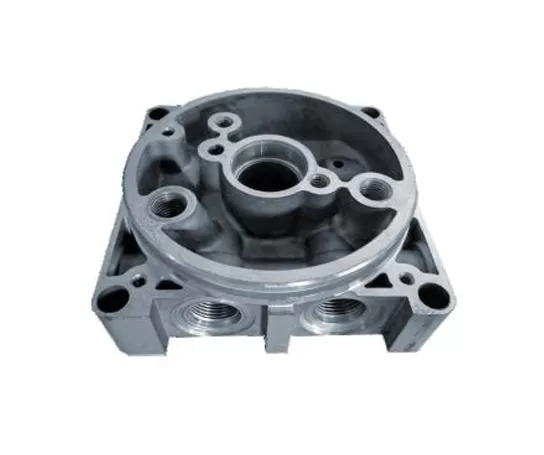

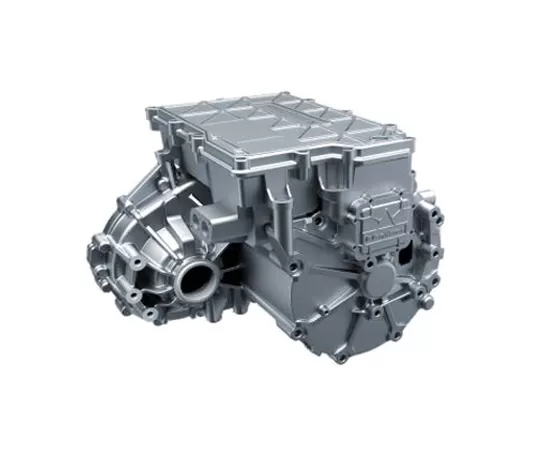

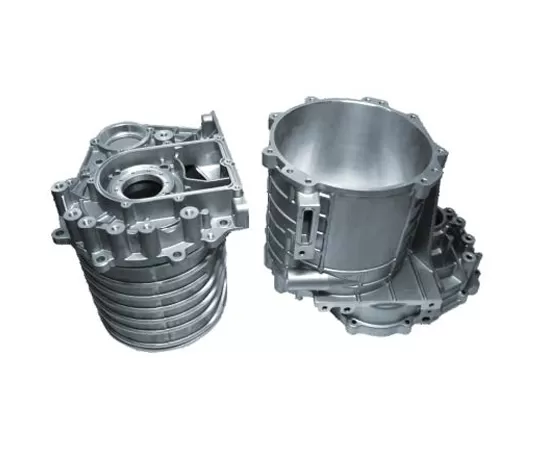

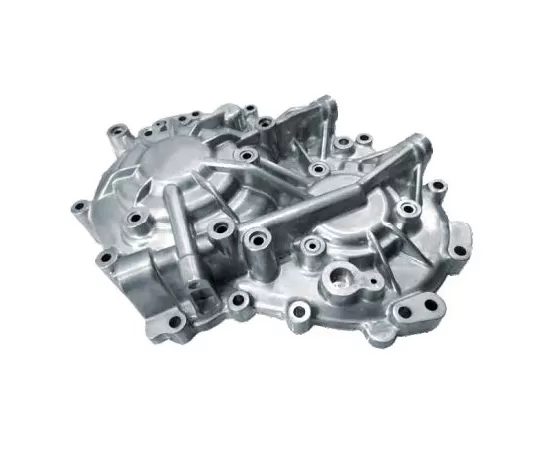

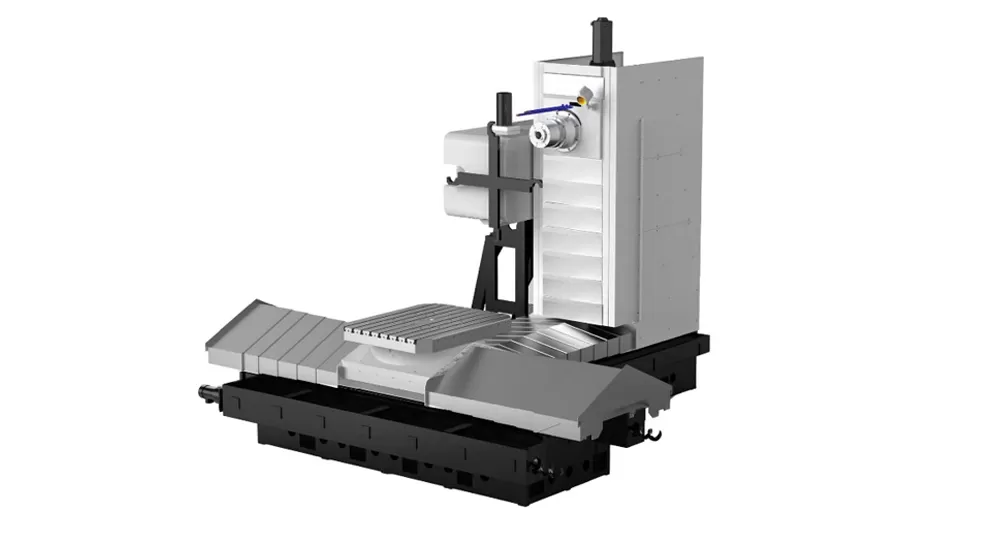

La estructura en forma de T con movimiento de columna del eje Z proporciona a la mesa giratoria un espacio de rotación excepcionalmente grande. Con un diámetro máximo de rotación de 2000mm, maneja fácilmente el mecanizado de la mayoría de los componentes de tipo caja.

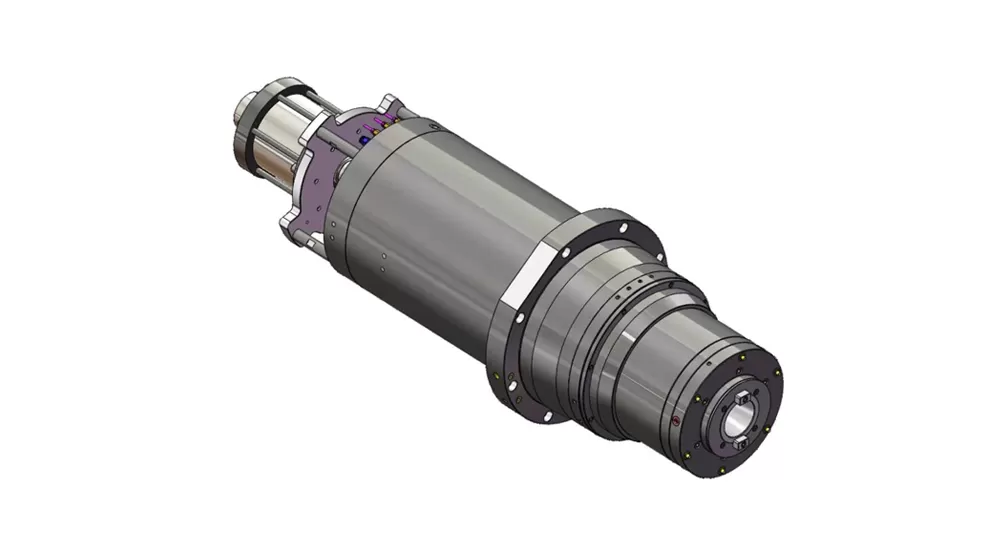

• Equipado con un husillo eléctrico BT50 de alta potencia, con conmutación automática de doble bobinado, capaz de cumplir diferentes requisitos para alta velocidad y alto par. El husillo ofrece alta velocidad, alta precisión y bajo rendimiento de ruido.

• El sistema de enfriamiento estándar controlado por temperatura reduce efectivamente la temperatura del husillo, evitando la deformación térmica y manteniendo una precisión de mecanizado estable durante operaciones extendidas.

• Además, hay varias opciones de husillo disponibles para manejar diferentes condiciones de funcionamiento, lo que garantiza un rendimiento eficiente y estable en diversos entornos de producción.

• El sistema utiliza pasadores de posicionamiento cónico de alta precisión combinados con un mecanismo de bloqueo de impulso hidráulico para garantizar que la mesa de trabajo esté firmemente sujeta, manteniendo la estabilidad y el rendimiento sin vibraciones durante el mecanizado.

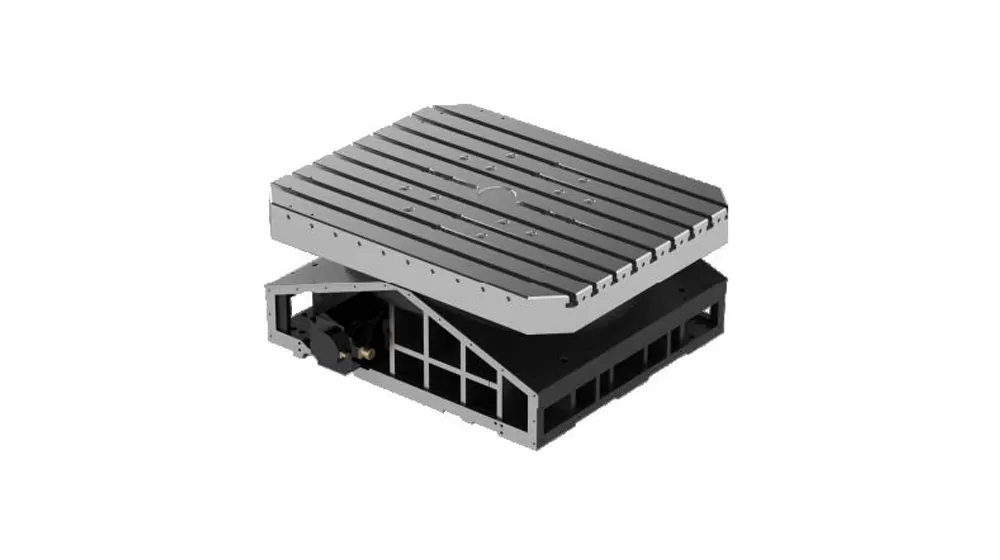

• La mesa giratoria CNC de tipo leva cuenta con una superficie de transmisión de velocidad constante de leva curva y transmisión de contacto de rodadura precargada con rodamientos de agujas en La Torreta, que ofrece alta precisión, alta velocidad, cero reacción, Y la capacidad de manejar cargas pesadas.

• Además, una mesa giratoria de accionamiento directo de alta precisión está disponible como opción, equipada con un motor de accionamiento directo sin marco de alto par, rodamientos de mesa giratoria dedicados de gran diámetro de alta precisión, y una rejilla circular Renishaw para mayor precisión y estabilidad.
