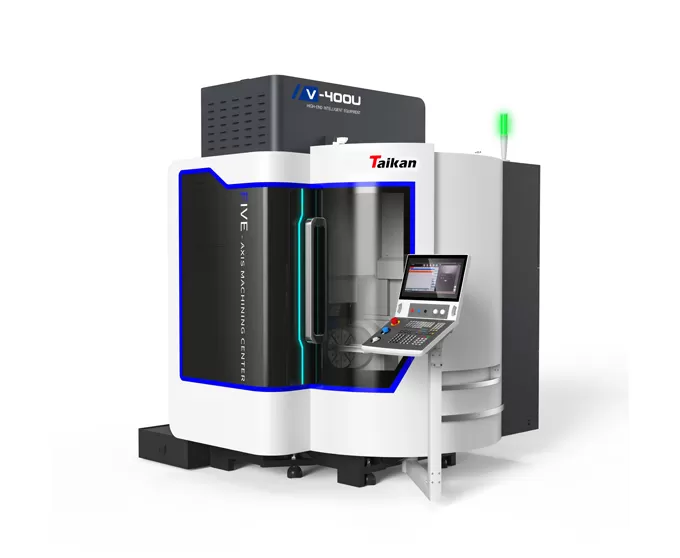

Name: HV-400U Centro de Mecanizado Vertical de 5 Ejes
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica V-400U centro de mecanizado vertical de 5 ejes

Estructura de alta rigidez

Estructura en forma de O de tipo pórtico de alta rigidez, material de hierro fundido gris de alta calidad: Proporciona una fuerte rigidez y estabilidad, reduciendo la deformación y mejorando la precisión.
Disposición tipo escalón de los rieles guía de la viga, corta distancia desde el husillo hasta la viga: Mejora la rigidez y mejora la precisión del mecanizado.
Mesa giratoria de un solo brazo, distancia minimizada desde el punto de accionamiento del eje X hasta el punto de mecanizado: Reduce la vibración, mejorando la precisión y la eficiencia.

Mesa giratoria de accionamiento directo de alta precisión

Motores de accionamiento directo sin marco DE ALTO torque: Proporciona una alta rigidez y precisión, accionando directamente los ejes B/C, reduciendo las pérdidas mecánicas.
Estructura compacta, rotor del motor integrado con el mecanismo rotativo: Mejora la estabilidad y la precisión.
Estátor de motor refrigerado por refrigerante: Asegura la estabilidad térmica, reduciendo los errores de precisión causados por los cambios de temperatura.
Velocidad máxima de los ejes B/C: 50r/min: Cumple con las demandas del mecanizado complejo y mejora la eficiencia.

Husillo motorizado de alta velocidad

Husillo motorizado de alta velocidad HSK E50.
Velocidad máxima de hasta 24.000 rpm.

24-herramienta paraguas revista

Mesa giratoria de accionamiento directo de alta precisión

Aplicación de V-400U centro de mecanizado vertical de 5 ejes

Ampliamente utilizado en el procesamiento de impulsores, piezas automotrices, moldes de precisión, dispositivos médicos y otros componentes complejos.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Pieza DE TRABAJO Ejemplo 5

Ejemplo de pieza de trabajo 6

Pieza DE TRABAJO Ejemplo 7

Especificaciones del centro de mecanizado vertical de 5 ejes HV-400U

Item		Unit	HV-400U
Recorrido	Recorrido X/Y/Z	mm	700/450/400
	Rango de rotación del eje B	°	+30°~ -120°
	Rango de rotación del eje C	°	360°
	Distancia desde la nariz del husillo hasta la superficie de la mesa	mm	100-500
Mesa	Tamaño de la mesa	mm	Φ420
	Carga máx.	kg	150
	Ranura en T (número de ranuras - ancho de ranura * separación)	mm	8-14*45° (distribuidos uniformemente)
Velocidad	Velocidad de desplazamiento rápido de los ejes X/Y/Z	mm/min	24000
Velocidad	Velocidad de rotación rápida de los ejes B/C	r/min	50/50
Precisión	Precisión de posicionamiento de los ejes X/Y/Z	mm	0.006/0.006/0.006
	Repetibilidad de los ejes X/Y/Z	mm	0.004/0.004/0.004
	Precisión de posicionamiento de los ejes B/C	sec	5/5
	Repetibilidad de los ejes B/C	sec	3/3
Husillo	Potencia del motor del husillo (S1/S6)	kW	16/19.4
	Par motor del husillo (S1/S6)	Nm	28/34
	Velocidad del husillo	r/min	0~24000
	Especificaciones del portaherramientas	/	HSK E50
Cargador de herramientas	Estructura del cargador de herramientas	/	Cargador tipo paraguas
	Capacidad del cargador	T	24
	Peso máx. de herramienta	kg	2
	Longitud máx. de herramienta	mm	200
	Diámetro máx. (completo / adyacente vacío)	mm	φ50/φ100
Otros	Sistema CNC	/	Siemens SINUMERIK ONE
	Requisito de presión de aire	MPa	0.6~0.8
	Capacidad eléctrica total	kW	42
	Dimensiones de la máquina (largoanchoalto)	mm	360042003200
	Peso de la máquina principal (aprox.)	KG	7800

La información en esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
