Name: Torno horizontal CNC L-45H de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45H torno horizontal CNC de alta precisión

En general

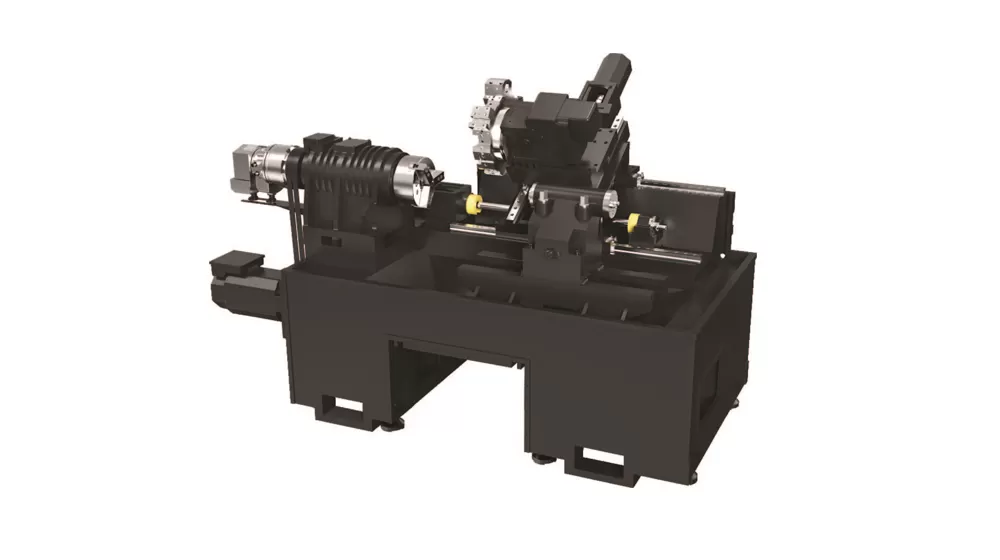

La cama inclinada total de 30 ° tiene las ventajas de estructura compacta, alta rigidez, eliminación suave de virutas y Operación conveniente;
La máquina herramienta está completamente cerrada para protección, eliminación automática de virutas, lubricación automática y refrigeración automática.

Husillo

El rango de velocidad del husillo es 0-2800r/min.
El soporte frontal del husillo adopta rodamientos de rodillos cilíndricos de doble fila y rodamientos de bolas de contacto angular de alta precisión de dos enlaces, y el soporte trasero adopta rodamientos de rodillos cilíndricos de doble fila para cumplir con los requisitos de rodamiento de fuerza de corte axial y radial.

Carril guía

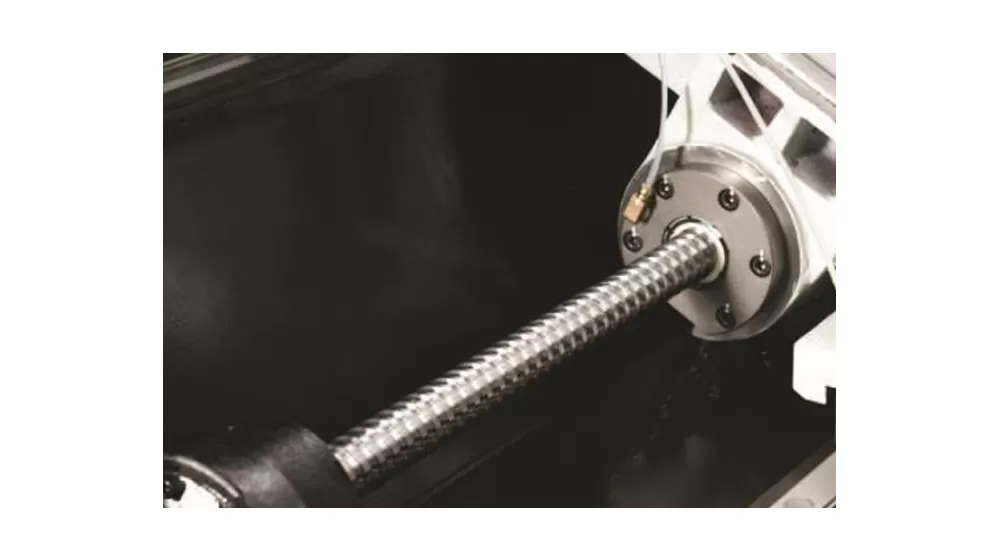

Adopte el diseño de guía rodante y el tornillo de bola silencioso de alta velocidad, que tiene las ventajas de alta velocidad, baja generación de calor y alta precisión de posicionamiento;

Herramienta

Esta máquina herramienta adopta la torreta de la herramienta servo, que tiene velocidad de cambio rápida de la herramienta y alta confiabilidad.

Aplicación de L-45H Torno horizontal CNC de alta precisión

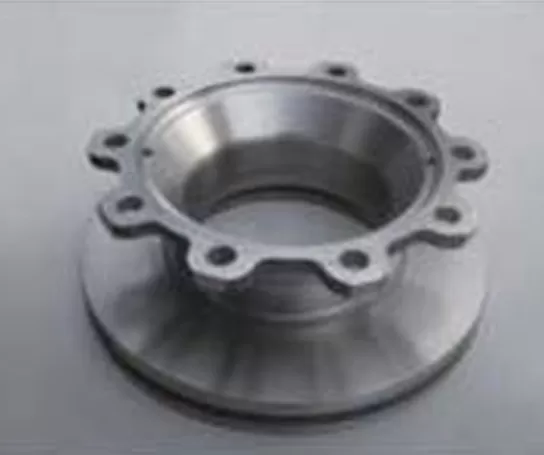

Pieza DE TRABAJO Ejemplo 1

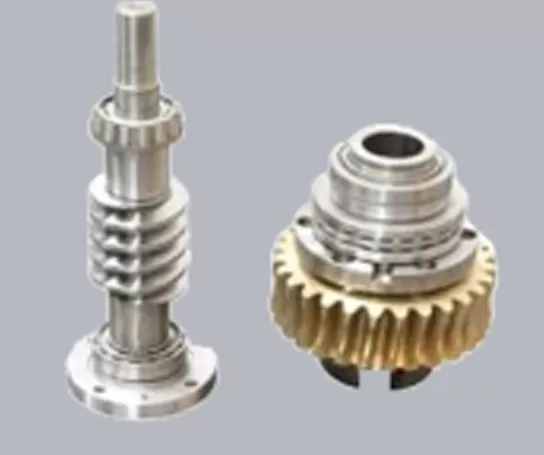

Pieza DE TRABAJO Ejemplo 2

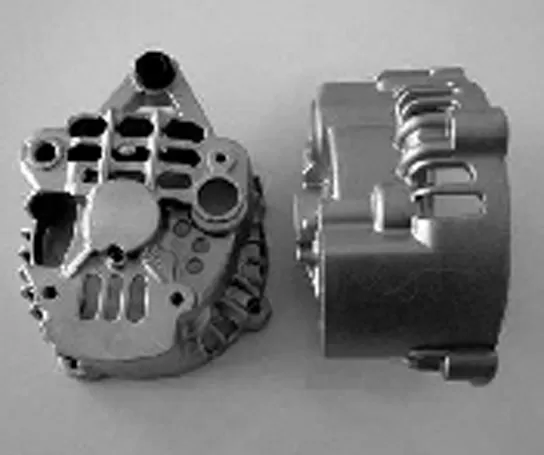

Pieza DE TRABAJO Ejemplo 3

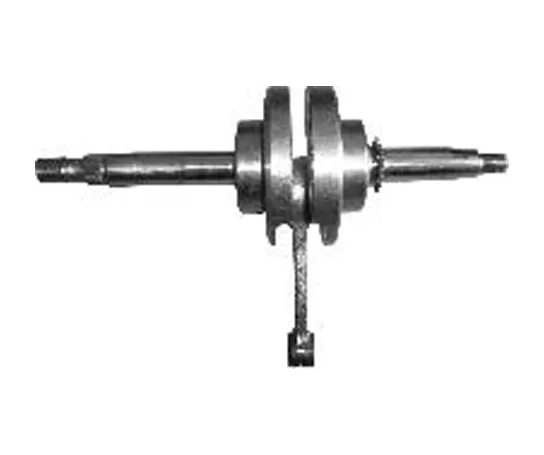

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-45H torno horizontal CNC de alta precisión

Nombre		Unidad	L-45H	Palabras
Rango de mecanizado	Diámetro máx. de oscilación en la cama	Mm	600
	Diámetro máx. de mecanizado (eje/disco)	Mm	Φ 380/450
	Longitud máx. de mecanizado	Mm	450
	Diámetro máx. de la barra	Mm	LV 75
Viajes	Viaje del eje X	Mm	240
	Potencia del motor del eje X/par de pérdida	Kw/Nm	1,8/11
	Eje Z de viaje	Mm	500
	Potencia del motor del eje Z/par de pérdida	Kw/Nm	1,8/11
Husillo	Potencia de salida (S1/S6)	KW	15/18 5
	Forma de extremo de husillo		A2-8
	Velocidad del husillo	R/min	0-2800
	Husillo a través del diámetro del agujero	Mm	87
Chuck	Chuck hidráulico de tres mordazas	Pulgadas	10	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	L' 70/100	Opcional
Tasa de sastre	Manga de taladro cónico de taladro trasero	Morse	Morse 4 #	Top en vivo
Velocidad	Velocidad de desplazamiento rápido (eje X)	M/min	30
	Velocidad de desplazamiento rápido (eje Z)	M/min	30
	Velocidad de alimentación de corte	Mm/min	1 ~ 8000
Portaherramientas	Capacidad de la herramienta	T	12
	Tiempo de indexación de la herramienta	Segundos/BIT	0,5
	Tamaño del cuerpo de la herramienta	Mm	25'25
	Diámetro máx. de la herramienta de perforación	Mm	40
Exactitud	Precisión de posicionamiento (eje X)	Mm	0.008
	Precisión de posicionamiento (eje Z)	Mm	0,01
	Repetibilidad (eje X)	Mm	0.004
	Repetibilidad (eje Z)	Mm	0.004
Otros	Capacidad del equipo	KVA	16
	Capacidad del tanque de refrigerante	L	150
	Tamaño de la máquina	Mm	260017901750	Tanque de refrigerante de eliminación manual de viruta
	Peso (aprox.)	KG	3600

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
