Name: T-V856S centro de mecanizado vertical de alta velocidad y alta eficiencia
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características T-V856S centro de mecanizado vertical de alta velocidad y alta eficiencia

Estructura de la máquina

Columna fija, mesa deslizante de tipo cruzado: este diseño proporciona un soporte sólido y es adecuado para cortes de alta velocidad.

Base grande y estable, alta rigidez, columna en forma de A de gran envergadura: reduce la vibración y la deformación, asegurando una alta rigidez.

Moldeo de arena de resina de alta calidad, hierro fundido de alta resistencia: garantiza la rigidez y estabilidad de la máquina, reduce la deformación y mantiene la precisión a largo plazo.

Guías y tornillos de bola

Guías lineales de rodillos: Alta rigidez, baja fricción y bajo ruido.

Tornillos de bolas C3-class, estructura de pretensión: reduce los efectos de expansión térmica, proporciona una precisión más estable y los rodamientos autolubricantes prolongan la vida útil.

Mecanizado.

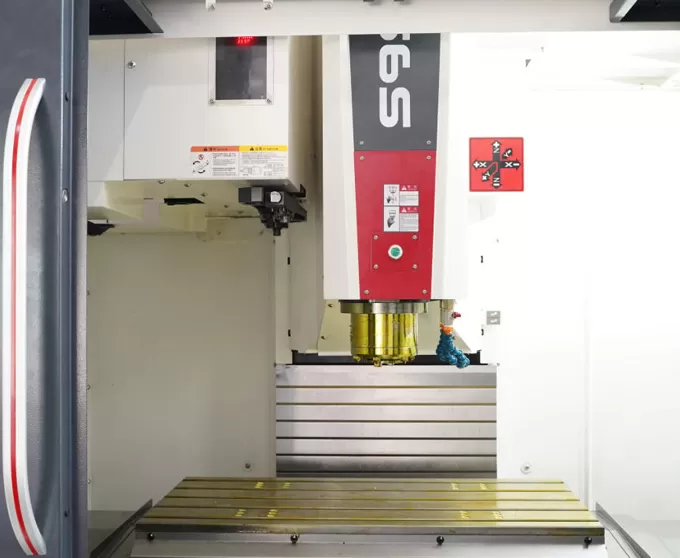

Husillo

Husillo de alta velocidad (BT40-12000r/min): Equipado con un cabezal de conexión directa, el frente del husillo presenta un diseño de laberinto con una protección de cortina de aire para evitar que el refrigerante ingrese a los cojinetes del husillo.

Revista de herramientas

Cargador de herramientas tipo brazo de 24 bolsillos: buena estabilidad, cambios de herramientas confiables y garantiza una continuidad.

Aplicación de T-V856S centro de mecanizado vertical de alta velocidad y alta eficiencia

La máquina herramienta es adecuada para el procesamiento de múltiples variedades y lotes pequeños de piezas complejas, como componentes medianos y pequeños en forma de caja, placas, discos, válvulas, carcasas, y moldes. Es ampliamente utilizado en industrias como piezas de precisión, productos 5G, hardware, piezas de automóviles y dispositivos médicos.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de T-V856S centro de mecanizado vertical de alta velocidad y alta eficiencia

Artículo			Unidad	T-V856S	Palabras
Viajes	Viaje de mesa (eje X)		Mm	800
	Viaje del sillín (eje Y)		Mm	550
	Cabecera de viaje (eje Z)		Mm	600
	Distancia desde la nariz del husillo hasta la superficie de la Mesa		Mm	125 ~ 725
	Distancia desde el centro del husillo hasta la superficie de la Guía de la columna		Mm	590
Mesa DE TRABAJO	Tamaño DE LA MESA		Mm	1000*500
	Carga máx. (incluso carga)		KG	500
	Ranura en T (número de ranuras-ancho de ranura * espaciado)		Mm	5-18x100
Husillo	Potencia del motor (tiempo nominal/corto)		KW	7,5/11
	Par motor (nominal/corto tiempo)		N. M	35,8/95,5
	Rango de velocidad		R/min	50 ~ 12000 (acoplado directamente)
	Diámetro del husillo		Mm	150
	Eje cónico		/	BBT40
	Especificaciones del remache		/	P40T-I(MAS403)
Velocidad	Rango de velocidad de alimentación de corte		Mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido del eje X/Y/Z		M/min	48/48/48
Exactitud	Precisión de posicionamiento (X/Y/Z)		Mm	0.008	GB/T18400.4 (viaje completo)
Exactitud	Repetibilidad (X/Y/Z)		Mm	0.005
Revista de herramientas	Capacidad de la herramienta		Piezas	24
	Peso máx. de la herramienta		KG	7
	Longitud máx. de la herramienta		Mm	250
	Diámetro máx. de la herramienta (vacío completo/adyacente)		Mm	Set75/er 150
Otros	Sistema CNC		/	Mitsubishi M80VB
	Fuente de aire	Flujo	L/min	≥ 280(ANR)
		Presión de aire	MPa	0,6 ~ 0,8
	Capacidad del equipo		KVA	25
	Capacidad del tanque de refrigerante		L	300
	Tamaño de la máquina		Mm	224031213026	Correspondiente al eje X * Y * Z
	Peso (aprox.)		KG	4600

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
