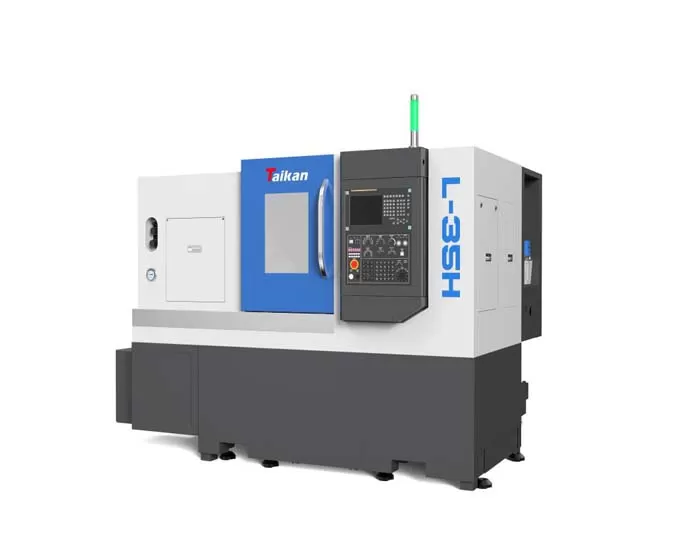

Name: HL-35H Torno Horizontal CNC de Alta Precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35H torno horizontal CNC de alta precisión

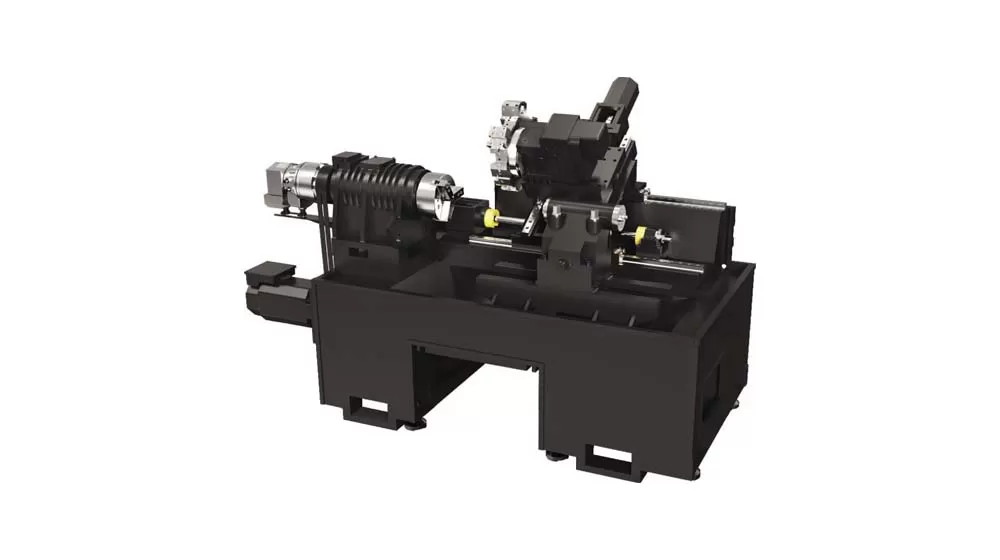

En general

Enlace de dos ejes de doble coordenada, máquina herramienta CNC de bucle semicerrado. Diseño mecánico, eléctrico e hidráulico integrado.
Cada servo eje de alimentación utiliza un tornillo de bola silencioso de alta velocidad, conectado directamente por un acoplamiento elástico, con velocidad de movimiento rápida, bajo ruido, alta precisión de posicionamiento y repetibilidad;

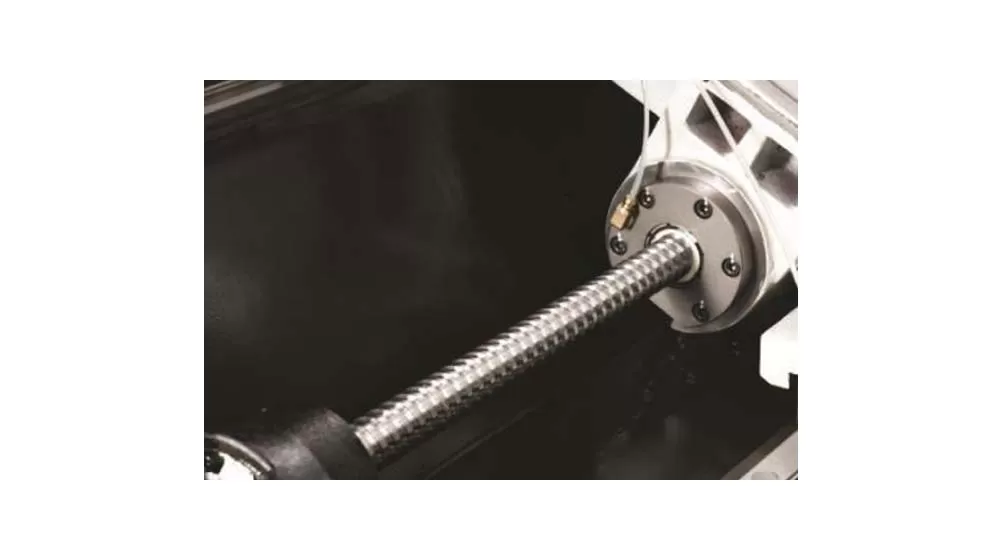

Carril guía

Adopte el diseño de guía rodante y el tornillo de bola silencioso de alta velocidad, que tiene las ventajas de alta velocidad, baja generación de calor y alta precisión de posicionamiento;

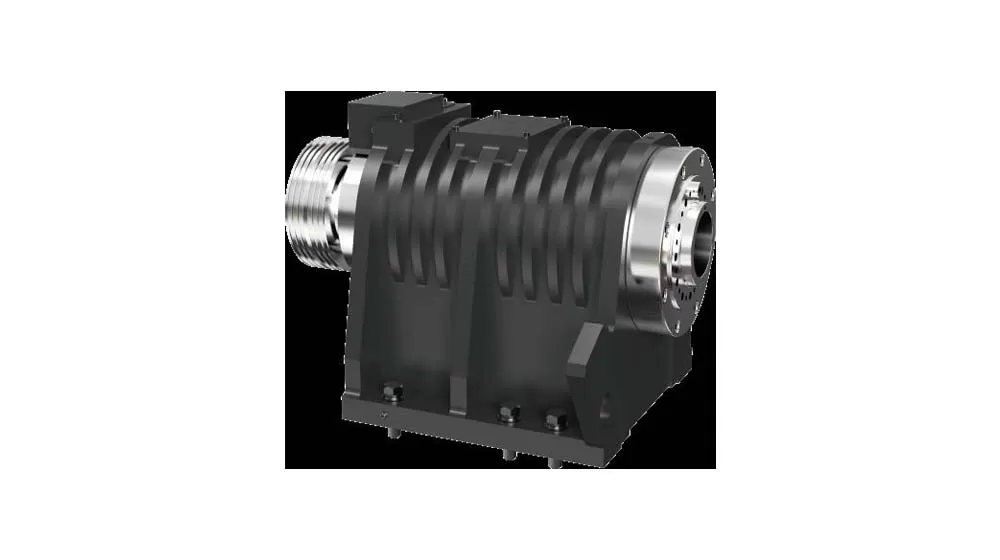

Husillo

Impulsado por un servomotor de alto rendimiento, el husillo es accionado por una correa, y el rango de velocidad del husillo es 0-4000r/min.

Herramienta

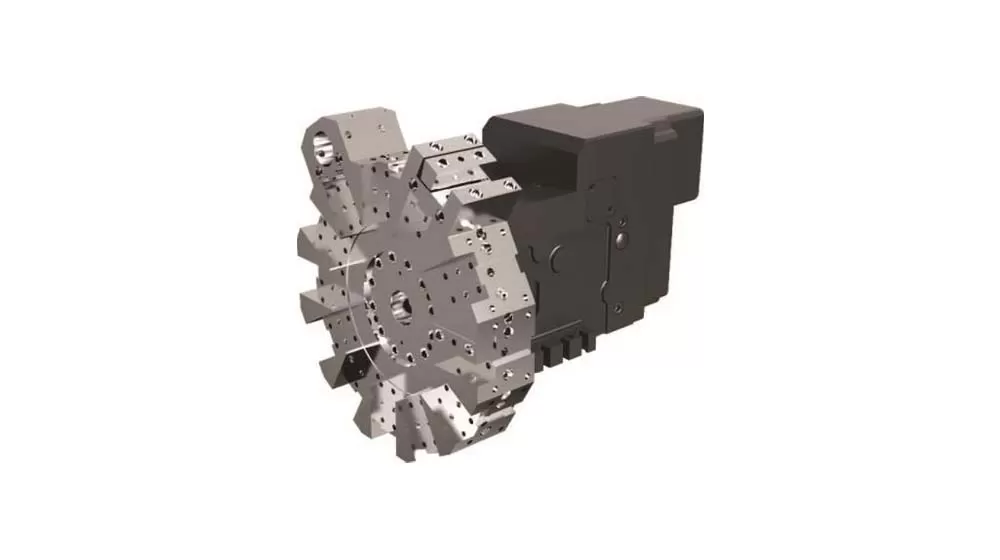

Esta máquina herramienta adopta la torreta de la herramienta servo, que tiene velocidad de cambio rápida de la herramienta y alta confiabilidad.

Aplicación de L-35H Torno horizontal CNC de alta precisión

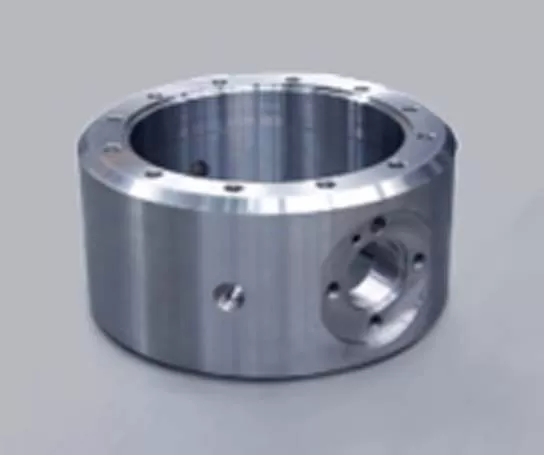

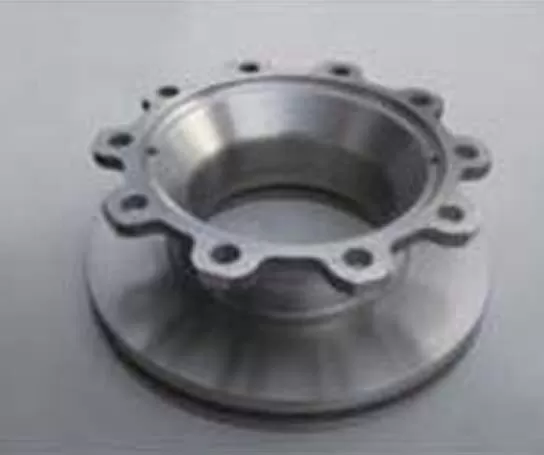

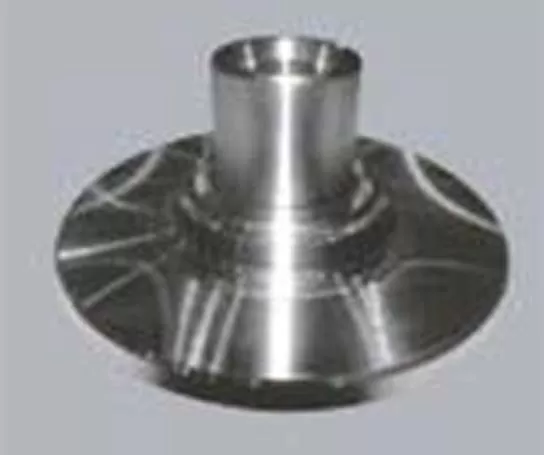

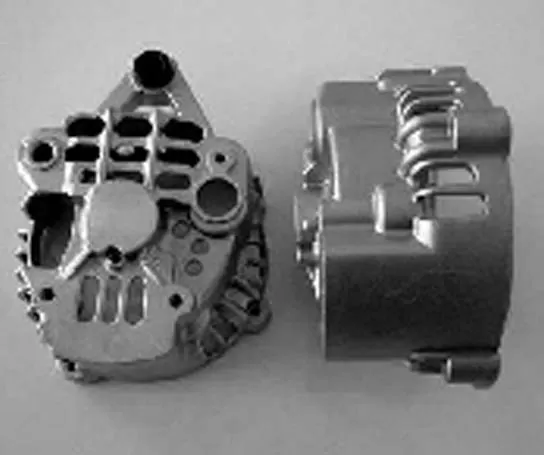

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del Torno Horizontal CNC de Alta Precisión HL-35H

Name		Unit	HL-35H	Observaciones
Rango de mecanizado	Diámetro máximo de oscilación sobre bancada	mm	φ520
	Diámetro máximo de mecanizado (eje/disco)	mm	φ300/φ350
	Longitud máxima de mecanizado	mm	450
	Diámetro máximo de barra	mm	φ52
Desplazamientos	Carrera del eje X	mm	190
	Potencia del motor del eje X/par de bloqueo	kw/Nm	1.8/11
	Carrera del eje Z	mm	500
	Potencia del motor del eje Z/par de bloqueo	kw/Nm	1.8/11
Husillo	Potencia de salida (S1/S6)	kw	11/15
	Forma del extremo del husillo		A2-6
	Velocidad del husillo	r/min	0-4000
	Diámetro del agujero pasante del husillo	mm	φ63
Plato de torno	Plato hidráulico de tres garras	inch	8	Hueco
Contrapunto	Diámetro del manguito del contrapunto/carrera	mm	φ70/100	Opcional
Contrapunto	Conicidad del agujero del manguito del contrapunto	Morse	Morse 4#	Punto vivo
Velocidad	Velocidad de avance rápido (eje X)	m/min	30
	Velocidad de avance rápido (eje Z)	m/min	30
	Velocidad de avance de corte	mm/min	1~8000
Portaherramientas	Capacidad de herramientas	T	12
	Tiempo de indexado de herramienta	Segundos/estación	0.5
	Tamaño del cuerpo de la herramienta	mm	25*25
	Diámetro máximo de mandrinado	mm	40
Precisión	Precisión de posicionamiento (eje X)	mm	0.006
	Precisión de posicionamiento (eje Z)	mm	0.008
	Repetibilidad (eje X)	mm	0.004
	Repetibilidad (eje Z)	mm	0.004
Otros	Capacidad del equipo	kVA	12
	Capacidad del tanque de refrigerante	L	150
	Tamaño de la máquina	mm	250017001680	Tanque de refrigerante con extracción manual de virutas
	Peso (aprox.)	kg	3400

La información en esta página es solo para referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
