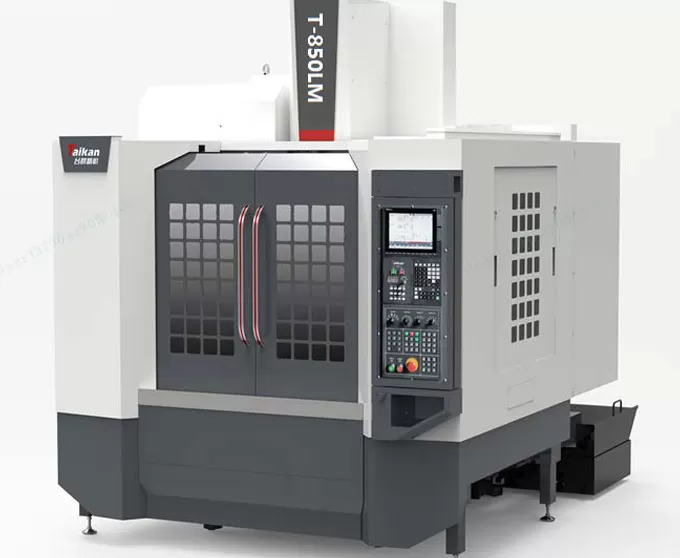

Name: HT-850LM Centro de Mecanizado Vertical de Alta Velocidad y Alta Rigidez
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características del centro de mecanizado vertical de alta velocidad y alta rigidez HT-850LM

Estructura estable de alta rigidez

Ejes de alimentación de alta precisión

El eje Z utiliza rieles duros rectangulares de alta rigidez, mientras que los ejes X e Y están equipados con guías lineales de rodillos de gran tamaño y alta precisión. Esta combinación ofrece la alta velocidad de las máquinas de guía lineal y la alta rigidez de las máquinas de rieles duros, proporcionando una excelente capacidad de corte pesado y una buena absorción de vibraciones.

Los tornillos de bola están equipados con estructuras de pretensión para mitigar los efectos de expansión térmica, y los rodamientos autolubricantes extienden su vida útil.

Unidad de husillo de alta velocidad Taikan

Taikan 24-Tool Brazo-Tipo Tool Magazine

Unidad de husillo de alta velocidad Taikan

Aplicación del Centro de Mecanizado Vertical de Alta Velocidad y Alta Rigidez HT-850LM

Esta máquina es particularmente adecuada para el procesamiento de lotes pequeños a medianos de piezas complejas, como cajas, placas, discos, válvulas, carcasas y moldes de tamaño pequeño a mediano. Se utiliza ampliamente en industrias como piezas de precisión, productos 5G, ferretería, componentes automotrices y dispositivos médicos.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Especificaciones del centro de mecanizado vertical de alta velocidad y alta rigidez HT-850LM

Item			Unit	HT-850LM	Observaciones
Recorrido	Recorrido de la mesa (eje X)		mm	850
	Recorrido del carro transversal (eje Y)		mm	520
	Recorrido del cabezal (eje Z)		mm	550
	Distancia desde la nariz del husillo hasta la superficie de la mesa		mm	150～700
	Distancia desde el centro del husillo hasta la superficie guía de la columna		mm	590
Mesa de trabajo	Tamaño de la mesa		mm	1000*550
	Carga máxima (carga uniforme)		kg	600
	Ranura en T (número de ranuras - ancho de ranura * separación)		mm	5-18*100
Husillo	Potencia del motor (nominal/corta duración)		kW	45976
	Par motor (nominal/corta duración)		N.m	52.5/118
	Rango de velocidad		r/min	50~8000 (correa)
	Diámetro del husillo		mm	φ150
	Cono del husillo		/	BT40
	Especificaciones del remache		/	P40T-I（MAS403）
Velocidad	Rango de velocidad de avance de corte		mm/min	1-10000
Velocidad	Velocidad de avance rápido de los ejes X/Y/Z		m/min	30/30/20
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (recorrido completo)
Almacén de herramientas	Capacidad de herramientas		pcs	24
	Peso máximo de la herramienta		kg	7
	Longitud máxima de la herramienta		mm	250
	Diámetro máximo de la herramienta (con almacén lleno/adyacente vacío)		mm	Φ75/Φ150
Otros	Contrapeso del eje Z		/	/
	Sistema CNC		/	Mitsubishi M80VB
	Suministro de aire	Flow	L/min	≥280 (ANR)
	Suministro de aire	Presión de aire	MPa	0.6~0.8
	Capacidad del equipo		KVA	25
	Capacidad del depósito de refrigerante		L	300
	Tamaño de la máquina		mm	225031702890	Correspondiente a los ejes XYZ
	Peso (aprox.)		Kg	6500

La información en esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras del producto. Para más información, por favor contáctenos.
