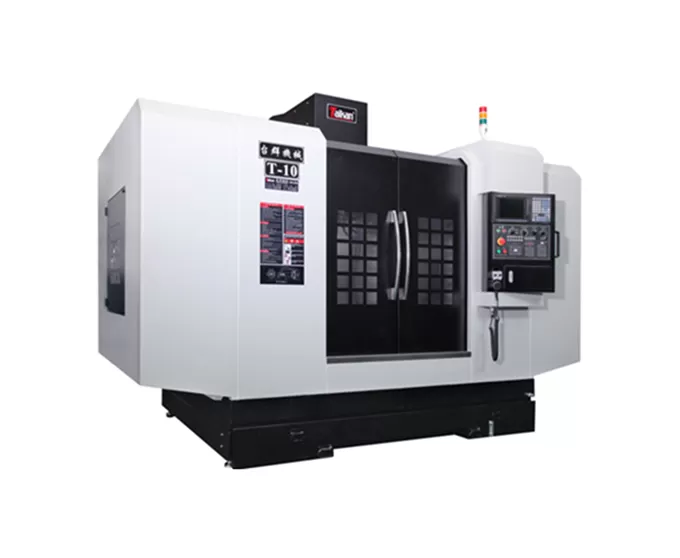

Name: Centro de Mecanizado Vertical HT-10 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características del HT-10 Boxway Vertical Machining Center

Estructura de la máquina

Estructura de deslizamiento cruzado de columna fija con una base estable de gran tamaño para garantizar una alta capacidad de carga.

Hecho de hierro fundido de alta resistencia, proporcionando una excelente rigidez y una precisión estable.

Guía de la caja de tres ejes

Los ejes X, Y y Z están equipados con guías de hierro fundido molido endurecido con precisión, con un compuesto de superficie unido con un revestimiento de PTFE (Politetrafluoroetileno).

Este diseño ofrece una alta rigidez y una excelente absorción de impactos, lo que lo hace ideal para el corte pesado de acero de molde de alta dureza.

Husillo

Unidad de husillo de alta velocidad (BT40, 8000r/min) con un diseño de laberinto y protección de cortina de aire, evitando que el fluido de corte ingrese a los cojinetes del husillo.

Contrapeso del eje Z

Contrapeso con guía central ayuda al movimiento del cabezal

Optimización de las características de carga del eje Z

Aplicación del Centro de Mecanizado Vertical Boxway HT-10

Se utiliza principalmente en la industria de fabricación de moldes, y también es ampliamente aplicable en los sectores aeroespacial, de equipos energéticos, fabricación automotriz, dispositivos médicos y otras industrias.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del centro de mecanizado vertical de guías en caja HT-10

Item			Unit	HT-10	Observaciones
Recorridos	Recorrido de la mesa (eje X)		mm	1000
	Recorrido del carro transversal (eje Y)		mm	600
	Recorrido del cabezal (eje Z)		mm	600
	Distancia del extremo del husillo a la mesa		mm	180～780
	Distancia del centro del husillo a la columna		mm	600
Mesa	Tamaño de la mesa		mm	1300×600
	Capacidad de carga de la mesa		kg	800
	Ranuras en T (Cantidad-Ancho×Paso)		mm	5-18×120
Husillo	Potencia del motor (Cont./30 min)		kW	7.5/11
	Rango de velocidad		rpm	50～8000 (Transmisión por correa)
	Diámetro del husillo		mm	ø150
	Tipo de portaherramientas		–	BT40
	Tipo de tirante		–	P40T-I (MAS403)
Velocidades	Rango de velocidad de avance		mm/min	1-10,000
Velocidades	Velocidad de desplazamiento rápido (X/Y/Z)		m/min	16/16/16
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.008	GB/T18400.4 (Recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.005
Otros	Sistema CNC		–	Mitsubishi M80VA
	Suministro de aire	Flow	L/min	≥280 (ANR)
	Suministro de aire	Presión	MPa	0.6-0.8
	Requerimiento de potencia		kVA	25
	Capacidad del tanque de refrigerante		L	350
	Dimensiones de la máquina		mm	3380×2610×2850	Direcciones de los ejes X/Y/Z
	Peso de la máquina (aprox.)		kg	6900

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
