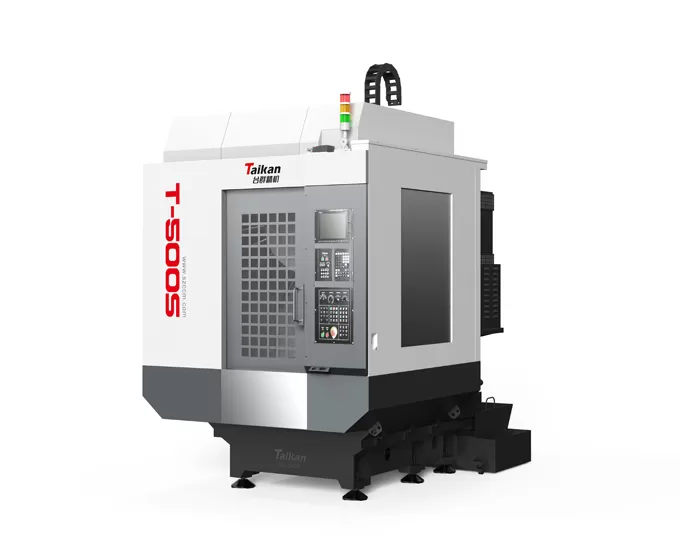

Taikan CNC: HT-500S Centro de mecanizado de cubos de rueda de alta velocidad y alta eficiencia

Característica de T-500S centro de mecanizado de buje de rueda de alta velocidad y alta eficiencia

Estructura base

La estructura base está diseñada con análisis digital e ingeniería de precisión, con un tramo de gran tamaño con soporte de seis puntos, mejorando efectivamente la rigidez de la máquina y la resistencia a las vibraciones, asegurando una alta estabilidad y precisión durante el proceso de mecanizado.

Ejes X, Y, Z

Los tres ejes están equipados con tornillos de bola de precisión, y los rieles de guía utilizan guías lineales de alta precisión, lo que garantiza un funcionamiento suave y un posicionamiento preciso para una precisión y confiabilidad de mecanizado excepcionales.

Eje de accionamiento directo

El husillo cuenta con un sistema de transmisión de accionamiento directo, que reduce los errores en el roscado de alta velocidad y garantiza un excelente rendimiento con alta potencia de salida en el mecanizado de alta velocidad.
El husillo de alta velocidad responde rápidamente y está equipado con rodamientos de bolas de cerámica, lo que prolonga significativamente la vida útil del husillo.
El husillo de grado de precisión es estándar con una velocidad máxima de hasta 20.000 rpm, que satisface las demandas del mecanizado de alta precisión y alta velocidad.

Cambiador de herramientas servo de alta velocidad

El SISTEMA DE cambiador de herramientas PLC optimizado proporciona un proceso de cambio de herramienta rápido y estable, lo que reduce significativamente el tiempo de cambio de herramienta y el tiempo de no mecanizado, mejorando así la eficiencia general del mecanizado.

El eje Z está diseñado con optimización para mejorar la rigidez y mejorar significativamente la aceleración, reduciendo el tiempo de viaje inactivo y aumentando aún más la eficiencia del mecanizado y la capacidad de respuesta de la máquina.

Cambiador de herramientas servo de alta velocidad

Aplicación de T-500S centro de mecanizado de buje de rueda de alta velocidad y alta eficiencia

La máquina herramienta es adecuada para el procesamiento de múltiples variedades y lotes pequeños de piezas complejas, como componentes medianos y pequeños en forma de caja, placas, discos, válvulas, carcasas, y moldes. Es ampliamente utilizado en industrias como piezas de precisión, productos 5G, hardware, piezas de automóviles y dispositivos médicos.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del centro de mecanizado de cubos de rueda de alta velocidad y alta eficiencia HT-500S

Item			Unit	HT-500S	Observaciones
Recorrido	Recorrido de la mesa (eje X)		mm	500
	Recorrido del carro (eje Y)		mm	400
	Recorrido del cabezal (eje Z)		mm	320
	Distancia desde la nariz del husillo hasta la superficie de la mesa		mm	180-500
	Distancia desde el centro del husillo hasta la superficie de guía de la columna		mm	445
Mesa	Tamaño de la mesa		mm	620*400
	Carga máx.		kg	250
	Ranura en T (número de ranuras - ancho de ranura * separación)		mm	3-14*120
Husillo	Potencia del motor (nominal/corto tiempo)		kW	3.7/5.5
	Par motor (nominal/corto tiempo)		N.m	14.1/21
	Velocidad del motor del husillo		rpm	20-24000
	Cono del husillo		/	BT30
Velocidad	Rango de velocidad de avance de corte		mm/min	1-15000
Velocidad	Velocidad de desplazamiento rápido de los ejes X/Y/Z		m/min	48/48/48
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.006	GB/T 18400.4 (recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.004	GB/T 18400.4 (recorrido completo)
Almacén de herramientas	Capacidad de almacenamiento de herramientas		pcs	21
	Peso máx. de herramienta		kg	3
	Longitud máx. de herramienta		mm	300
	Diámetro máx. de herramienta (lleno/vacío adyacente)		mm	Ф60/Ф80
Otros	Sistema CNC			Mitsubishi M80VA
	Fuente de aire	Flow	L/min	≥200（ANR）
	Fuente de aire	Presión de aire	MPa	0.6-0.8
	Capacidad del equipo		kVA	15
	Capacidad máx. del tanque de refrigerante		L	145
	Tamaño de la máquina		mm	166024802330	Correspondiente a los ejes XYZ
	Peso (aprox.)		kg	2800

La información en esta página es solo para referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
