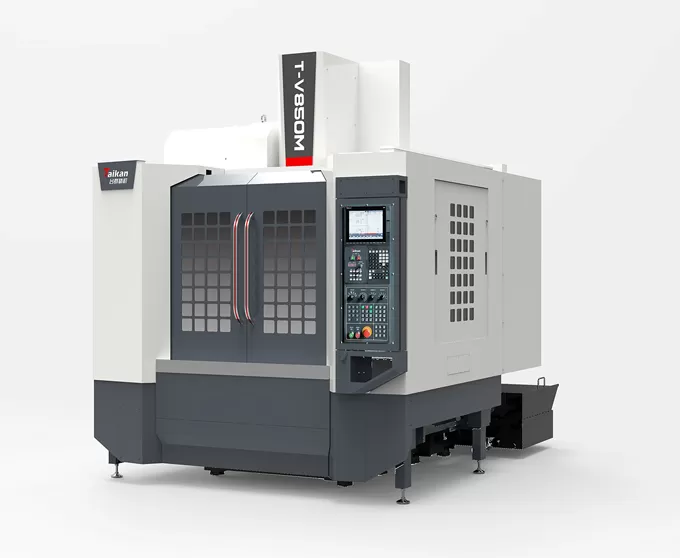

Name: HT-V850M Centro de Mecanizado Vertical de Alta Velocidad y Alta Rigidez
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características T-V850M centro de mecanizado vertical de alta velocidad y alta rigidez

Estructura estable de alta rigidez

El diseño de deslizamiento cruzado de columna fija con una base de gran tamaño y estable y una columna de Marco en A de gran rigidez y gran envergadura garantiza un mecanizado de alta velocidad sin vibraciones y resistente a la deformación.

Los principales componentes estructurales están hechos de hierro fundido de alta resistencia, lo que proporciona una rigidez y estabilidad excepcionales.

Ejes de alimentación de alta precisión

Los tres ejes utilizan guías lineales de rodillos, que ofrecen alta rigidez, baja fricción y bajo ruido, lo que mejora significativamente la precisión de la transmisión.

Los tornillos de bola están equipados con estructuras de pretensión para mitigar los efectos de expansión térmica, y los rodamientos autolubricantes extienden su vida útil.

Unidad de husillo de alta velocidad Taikan

Husillo accionado por correa de BT40-8000r/min diseñado para soportar el mecanizado de alta velocidad.

El extremo frontal del eje presenta un diseño de laberinto con protección de cortina de aire, evitando efectivamente que el refrigerante ingrese a los cojinetes, mejorando la durabilidad y la confiabilidad.

Taikan 24-Tool Brazo-Tipo Tool Magazine

El cargador de herramientas cuenta con una calidad confiable, un rendimiento estable y cambios eficientes de herramientas para cumplir con los requisitos del mecanizado multiproceso.

Unidad de husillo de alta velocidad Taikan

Aplicación de T-V850M centro de mecanizado vertical de alta velocidad y alta rigidez

Esta máquina es particularmente adecuada para el procesamiento de lotes pequeños a medianos de piezas complejas, como cajas, placas, discos, válvulas, carcasas y moldes de tamaño pequeño a mediano. Es ampliamente utilizado en industrias como piezas de precisión, productos 5G, hardware, componentes automotrices y dispositivos médicos.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Especificaciones del centro de mecanizado vertical de alta velocidad y alta rigidez HT-V850M

Item			Unit	HT-V850M	Observaciones
Recorridos	Recorrido de la mesa (eje X)		mm	850
	Recorrido del carro (eje Y)		mm	550
	Recorrido del cabezal (eje Z)		mm	550
	Distancia desde la nariz del husillo hasta la superficie de la mesa		mm	150～700
	Distancia desde el centro del husillo hasta la superficie guía de la columna		mm	613
Mesa de trabajo	Tamaño de la mesa		mm	1000*550
	Carga máxima (carga uniforme)		kg	600
	Ranura en T (número de ranuras - ancho de ranura * separación)		mm	5-18*100
Husillo	Potencia del motor (nominal/corto tiempo)		kW	11/15
	Par motor (nominal/corto tiempo)		N.m	52.5/118
	Rango de velocidad		r/min	50~8000（correa）
	Diámetro del husillo		mm	φ150
	Cono del husillo		/	BT40
	Especificaciones del remache		/	P40T-I（MAS403）
Velocidad	Rango de velocidad de avance de corte		mm/min	1-10000
Velocidad	Velocidad de avance rápido de los ejes X/Y/Z		m/min	36/36/30
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.008	GB/T18400.4（Recorrido total）
Precisión	Repetibilidad (X/Y/Z)		mm	0.005	GB/T18400.4（Recorrido total）
Almacén de herramientas	Capacidad de herramientas		pcs	24
	Peso máximo de herramienta		kg	7
	Longitud máxima de herramienta		mm	250
	Diámetro máximo de herramienta (completo/adyacente vacío)		mm	Φ75/Φ150
Otros	Contrapeso del eje Z		/	/
	Sistema CNC		/	Mitsubishi M80VB
	Fuente de aire	Flow	L/min	≥280（ANR)
	Fuente de aire	Presión de aire	MPa	0.6~0.8
	Capacidad del equipo		KVA	25
	Capacidad del tanque de refrigerante		L	300
	Tamaño de la máquina		mm	225031702889	Correspondiente a los ejes XYZ
	Peso (aprox.)		Kg	6000

La información de esta página es solo para referencia. Las especificaciones y los detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, comuníquese con nosotros.
