Name: Torno Horizontal CNC de Alta Precisión HL-25H
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del torno horizontal CNC de alta precisión HL-25H

En general

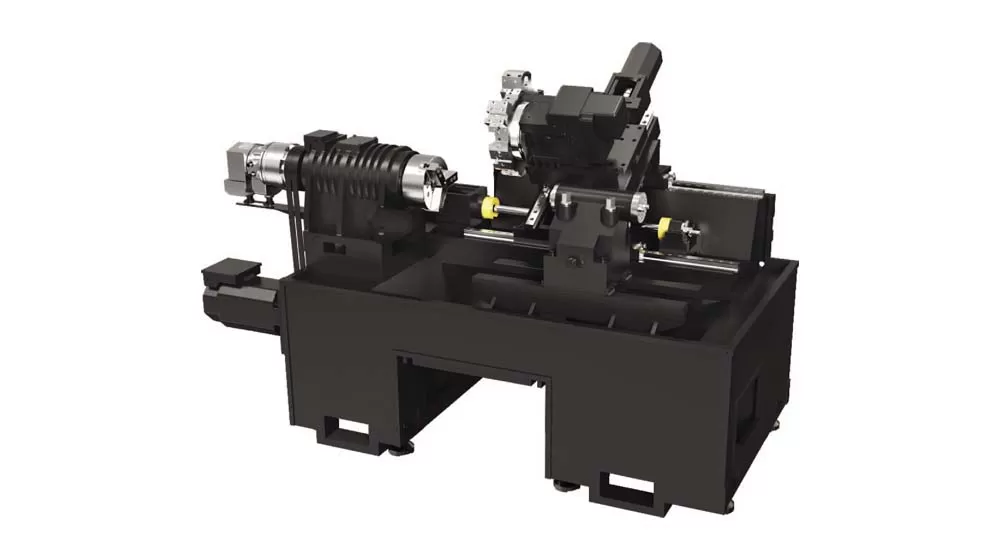

Cama inclinada total de 30 °, con estructura compacta, alta rigidez, eliminación suave del chip, fácil operación, etc.;
Protección completamente cerrada, eliminación automática de virutas, lubricación automática y refrigeración automática.

Carril guía

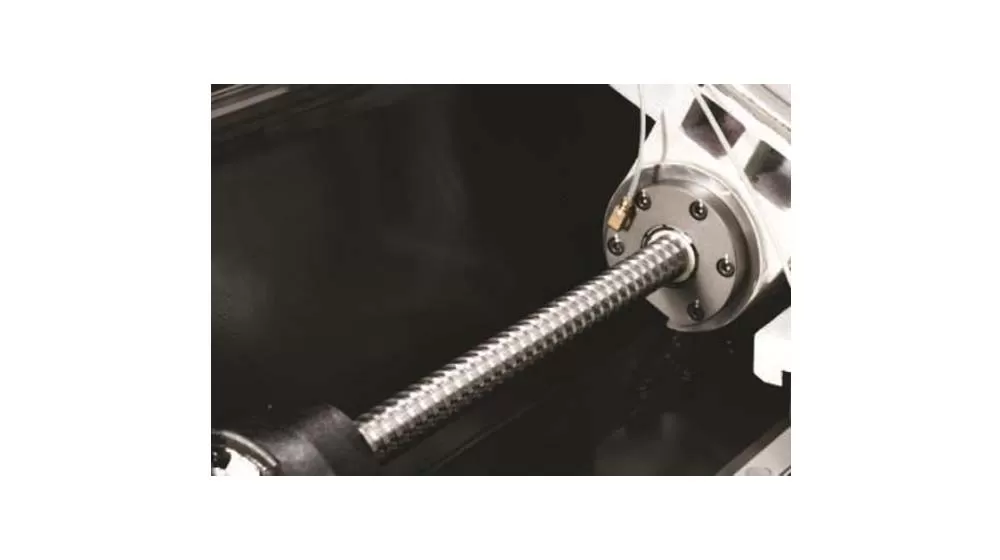

El Tipo de riel de guía es riel de guía rodante, y el componente de conducción adopta un tornillo de bola silencioso de alta velocidad, que tiene las ventajas de alta velocidad, baja generación de calor y alta precisión de posicionamiento.

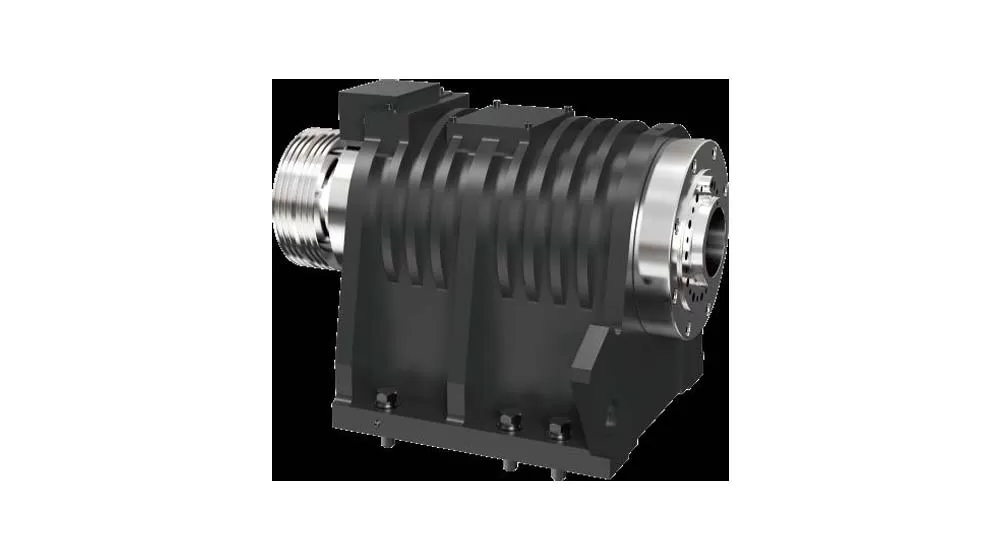

Husillo

El rango de velocidad del husillo es 0-6000r/min.
El soporte delantero del husillo adopta un rodamiento de bolas de contacto angular de triple precisión, y el soporte trasero adopta un rodamiento de bolas de contacto angular de alta precisión doble, que cumple con los requisitos de rodamiento de fuerza de corte axial y radial y los requisitos de alta velocidad.

Herramienta

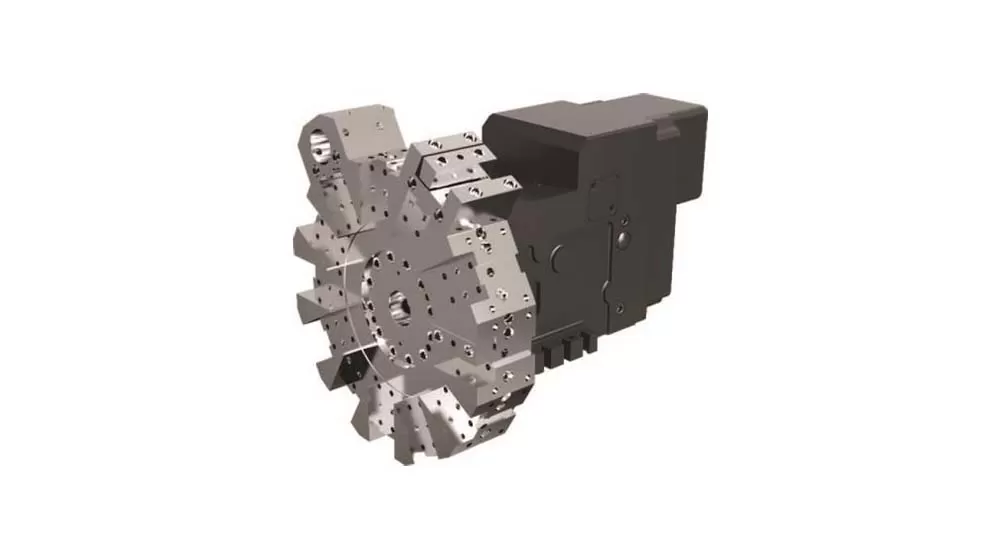

Esta máquina herramienta adopta la torreta de la herramienta servo, que tiene velocidad de cambio rápida de la herramienta y alta confiabilidad.

Aplicación del Torno Horizontal CNC de Alta Precisión HL-25H

Puede satisfacer las necesidades del procesamiento de piezas complejas y se utiliza ampliamente en válvulas, barcos, maquinaria de ingeniería y otros campos, y es especialmente apreciado por los fabricantes de piezas de automóviles.

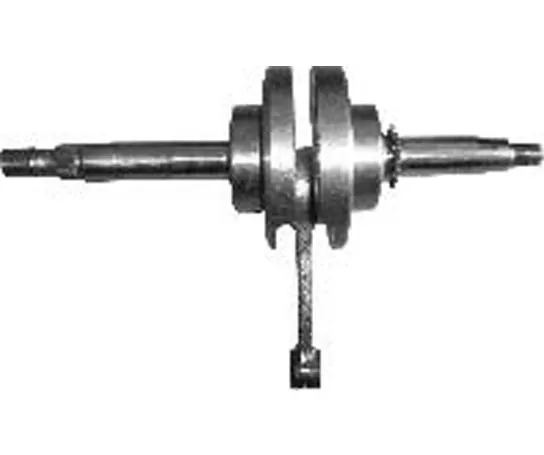

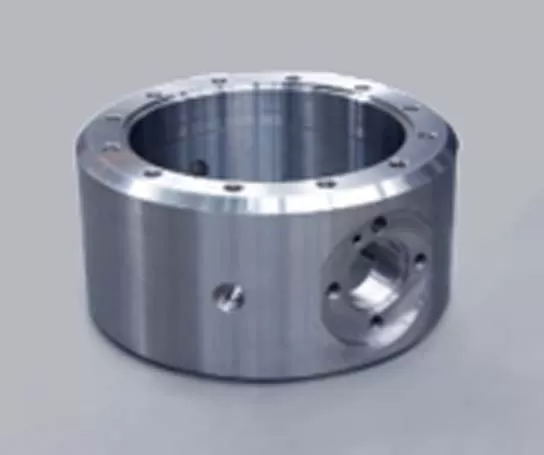

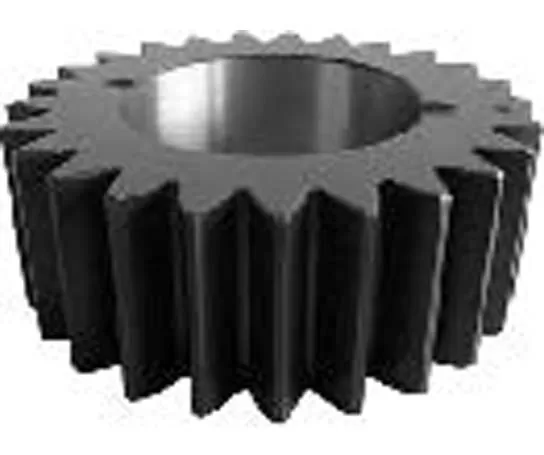

Pieza DE TRABAJO Ejemplo 1

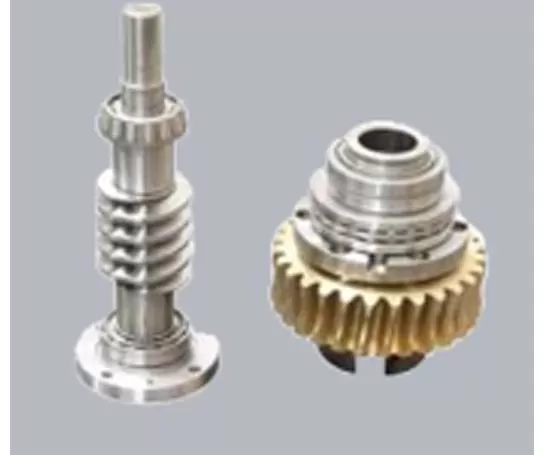

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del torno horizontal CNC de alta precisión HL-25H

Name		Unit	HL-25H	Observaciones
Rango de mecanizado	Diámetro máximo de volteo sobre bancada	mm	φ500
	Diámetro máximo de mecanizado (eje/disco)	mm	φ200/φ250
	Longitud máxima de mecanizado	mm	450
	Diámetro máximo de barra	mm	φ45
Recorridos	Recorrido del eje X	mm	140
	Potencia del motor/par de bloqueo del eje X	kw/Nm	1.8/11
	Recorrido del eje Z	mm	500
	Potencia del motor/par de bloqueo del eje Z	kw/Nm	1.8/11
Husillo	Potencia de salida (S1/S6)	kw	7.5/11
	Forma del extremo del husillo		A2-5
	Velocidad del husillo	r/min	0-6000
	Diámetro del agujero pasante del husillo	mm	φ57
Plato	Plato hidráulico de tres garras	inch	6	Hueco
Contrapunto	Diámetro/recorrido del manguito del contrapunto	mm	φ70/100	Opcional
Contrapunto	Cono del agujero del manguito del contrapunto	Morse	Morse n.º 4	Punta giratoria
Velocidad	Velocidad de avance rápido (eje X)	m/min	30
	Velocidad de avance rápido (eje Z)	m/min	30
	Velocidad de avance de corte	mm/min	1~8000
Portaherramientas	Capacidad de herramientas	T	12
	Tiempo de indexado de herramienta	segundos/puesto	0.5
	Tamaño del cuerpo de la herramienta	mm	25´25
	Diámetro máximo de la herramienta de mandrinar	mm	40
Precisión	Precisión de posicionamiento (eje X)	mm	0.006
	Precisión de posicionamiento (eje Z)	mm	0.008
	Repetibilidad (eje X)	mm	0.004
	Repetibilidad (eje Z)	mm	0.004
Otros	Capacidad del equipo	kVA	12
	Capacidad del depósito de refrigerante	L	150
	Dimensiones de la máquina	mm	250017001680	Depósito de refrigerante con evacuación manual de virutas
	Peso (aprox.)	kg	3400

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
