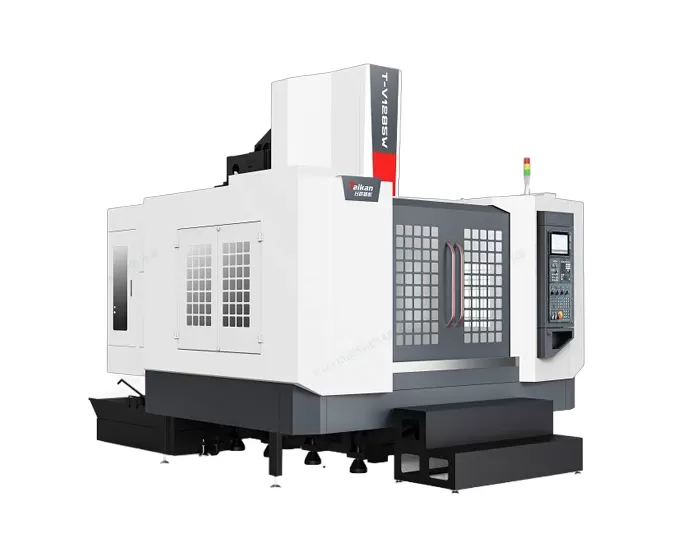

Name: HT-V1285W Centro de mecanizado de cubo de rueda de alta precisión y alta eficiencia
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características de T-V1285W centro de mecanizado de cubo de rueda de alta precisión y alta eficiencia

Estructura de la máquina

Diseñado específicamente para el mecanizado de cubos de ruedas de automóviles de hasta 26 pulgadas, con una carrera amplia, velocidad de procesamiento rápida, alta rigidez y precisión.

La Estructura de deslizamiento cruzado de columna fija, la base estable y las columnas de Marco en A de gran envergadura no garantizan ninguna vibración ni deformación durante el corte a alta velocidad.

Eje Z optimizado

El eje Z presenta equilibrio de nitrógeno y un diseño de seis bloques, lo que garantiza un movimiento suave de alta velocidad y lo hace ideal para el mecanizado de superficies de alto brillo.

Husillo

La máquina cuenta con una unidad de husillo de alta velocidad de Taikan, equipada con un cabezal de conexión directa de BT40-12000 rpm. El frente del husillo utiliza un diseño de laberinto con una protección de cortina de aire, evitando que los fluidos de corte entren en los cojinetes del husillo.

Revista de herramientas

La máquina está equipada con un cargador de herramientas tipo brazo de 24 bolsillos de Taikan, conocido por su calidad confiable y rendimiento estable.

Aplicación de T-V1285W centro de mecanizado de cubo de rueda de alta precisión y alta eficiencia

La pieza de trabajo puede realizar de forma automática y continua múltiples operaciones de mecanizado, incluido el fresado, la perforación, el escariado, el contragolpe, el revestimiento por puntos y el golpeteo en una sola configuración. Con un diseño largo de carrera del eje Y, este sistema es particularmente adecuado para procesar piezas de trabajo cuadradas o circulares, Y se ha aplicado ampliamente en la fabricación de bujes de ruedas de vehículos de nueva energía de 26 pulgadas que adopta procesos de fundición/forja y tecnología de forjado semisólido.

Precio del centro de mecanizado vertical

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Especificaciones del HT-V1285W

Item			Unit	HT-V1285W	Observaciones
Recorrido	Recorrido de la mesa (eje X)		mm	1200
	Recorrido del carro (eje Y)		mm	850
	Recorrido del cabezal (eje Z)		mm	700
	Distancia desde la nariz del husillo hasta la superficie de la mesa		mm	80-780
	Distancia desde el centro del husillo hasta la superficie guía de la columna		mm	921
Mesa de trabajo	Tamaño de la mesa		mm	1300×850
	Carga máxima (carga uniforme)		kg	1000
	Ranura en T (número de ranuras - ancho de ranura * separación)		mm	7-18×125
Husillo	Potencia del motor (nominal/corta duración)		kW	11/15
	Torque del motor (nominal/corta duración)		N.m	52.5/118
	Rango de velocidades		r/min	50~12000 (Acoplamiento directo)
	Diámetro del husillo		mm	φ150
	Cono del husillo		/	BT40
	Especificaciones del remache		/	P40T-I（MAS403）
Velocidad	Rango de velocidad de avance de corte		mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido en ejes X/Y/Z		m/min	24/24/16
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.01	GB/T18400.4(Recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.007	GB/T18400.4(Recorrido completo)
Cargador de herramientas	Capacidad de herramientas		pcs	24
	Peso máximo de herramienta		kg	7
	Longitud máxima de herramienta		mm	250
	Diámetro máximo de herramienta (todos ocupados / adyacentes vacíos)		mm	Φ75/Φ150
Otros	Sistema CNC		/	FANUC 0I-MF
	Fuente de aire	Flow	L/min	≥280(ANR)
	Fuente de aire	Presión de aire	MPa	0.6~0.8
	Capacidad del equipo		KVA	40
	Capacidad del tanque de refrigerante		L	350
	Dimensiones de la máquina		mm	3000×4080×3200	Correspondiente a los ejes XYZ
	Peso (aprox.)		Kg	9200

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, por favor contáctenos.
