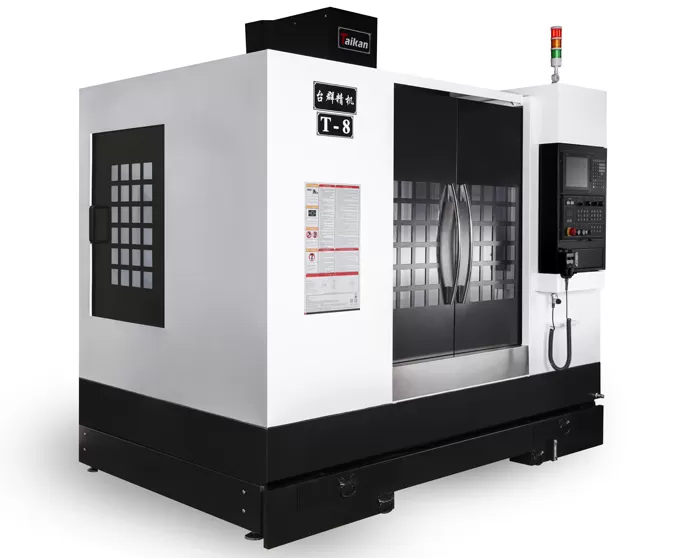

Name: Centro de Mecanizado Vertical HT-8 con guías en caja
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del Centro de Mecanizado Vertical Boxway HT-8

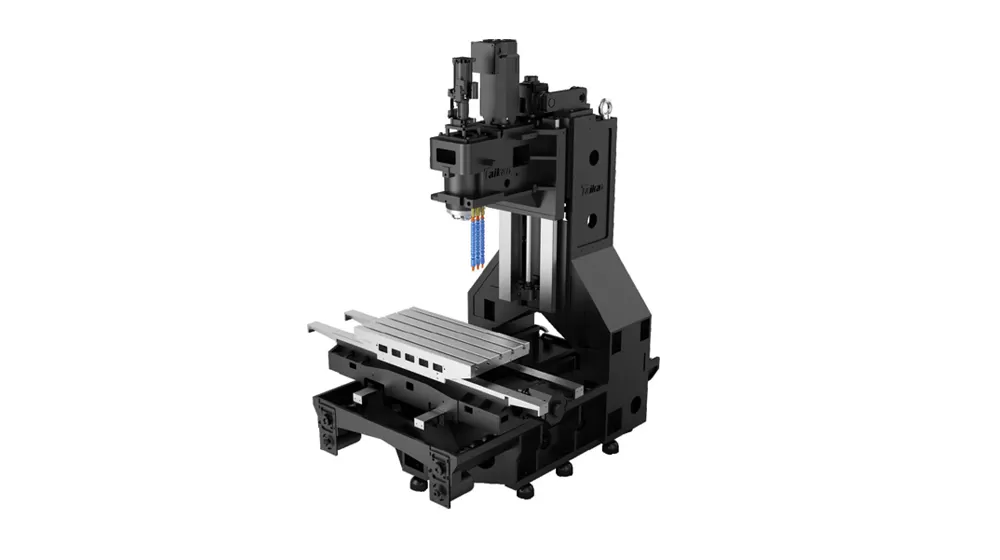

Estructura de la máquina

Estructura de deslizamiento cruzado de columna fija con una base estable de gran tamaño para garantizar una alta capacidad de carga.

Hecho de hierro fundido de alta resistencia, proporcionando una excelente rigidez y una precisión estable.

Guía de la caja de tres ejes

Los ejes X, Y y Z están equipados con guías de hierro fundido molido endurecido con precisión, con un compuesto de superficie unido con un revestimiento de PTFE (Politetrafluoroetileno).

Este diseño ofrece una alta rigidez y una excelente absorción de impactos, lo que lo hace ideal para el corte pesado de acero de molde de alta dureza.

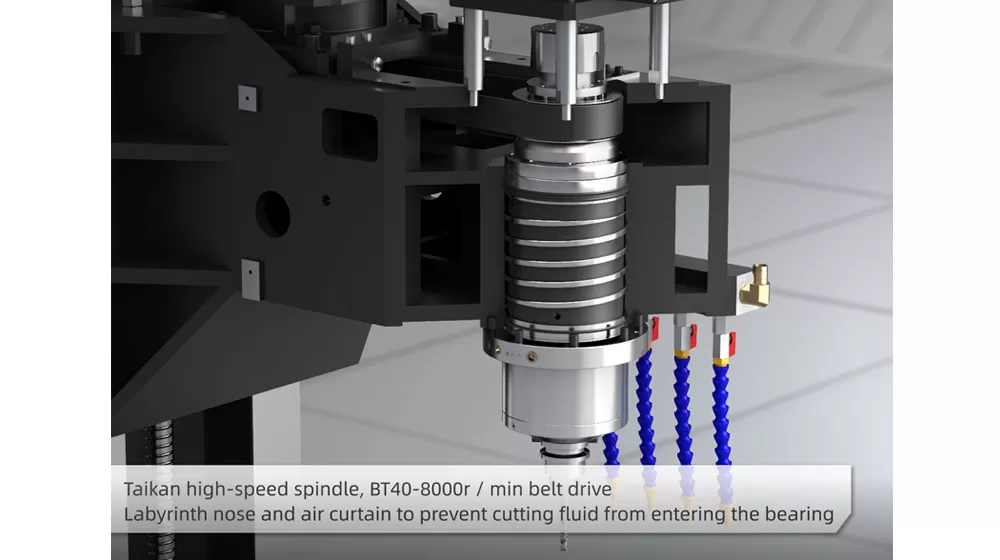

Husillo

Unidad de husillo de alta velocidad (BT40, 8000r/min) con un diseño de laberinto y protección de cortina de aire, evitando que el fluido de corte ingrese a los cojinetes del husillo.

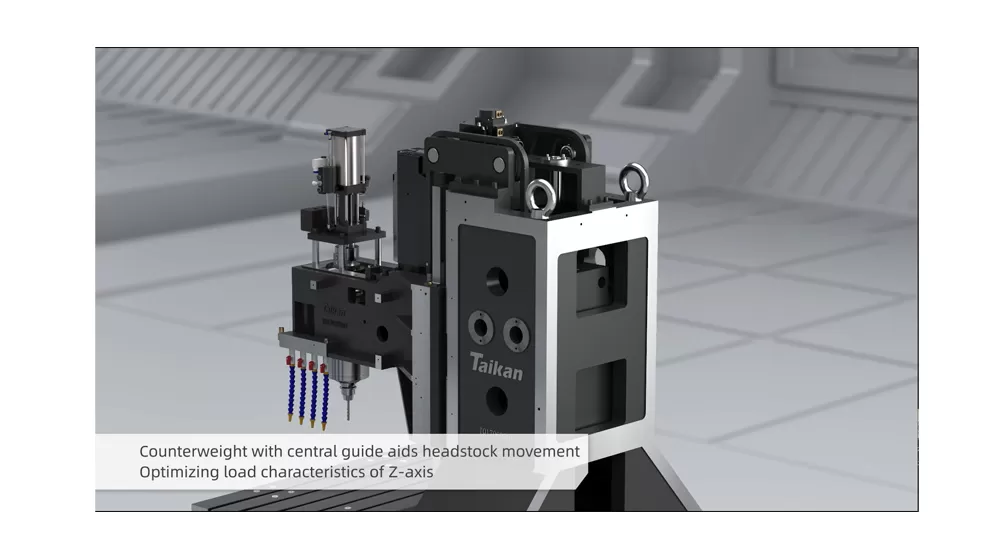

Contrapeso del eje Z

Contrapeso con guía central ayuda al movimiento del cabezal

Optimización de las características de carga del eje Z

Aplicación del Centro de Mecanizado Vertical HT-8 Boxway

Principalmente utilizado en la industria de fabricación de moldes, también es ampliamente aplicable en la industria aeroespacial, equipos de energía, fabricación automotriz, dispositivos médicos y otras industrias.

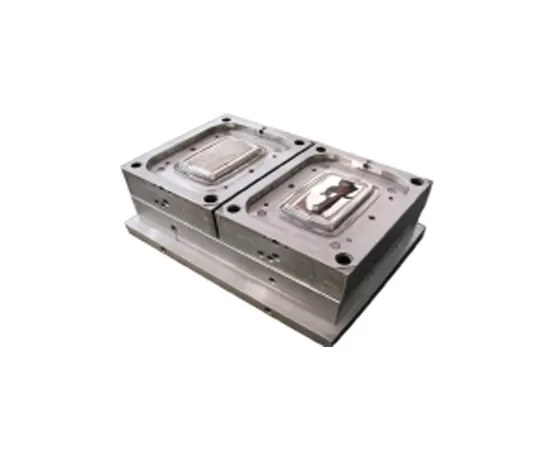

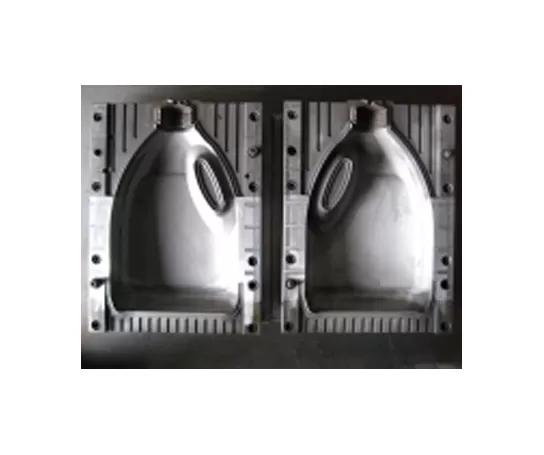

Pieza DE TRABAJO Ejemplo 1

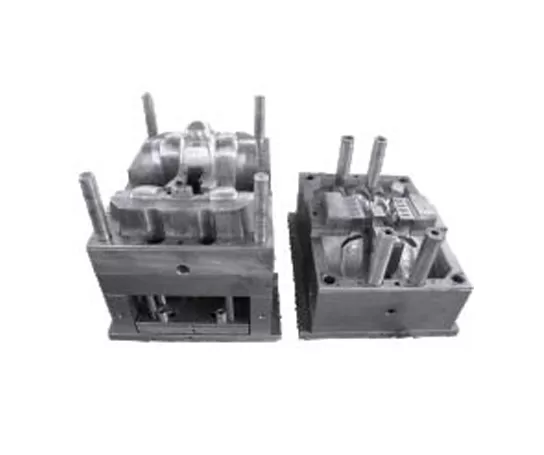

Pieza DE TRABAJO Ejemplo 2

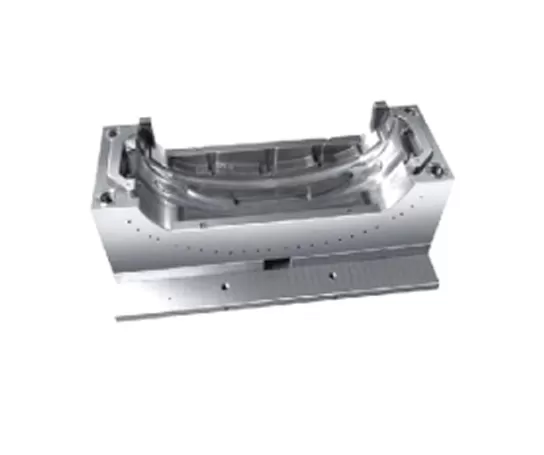

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del Centro de Mecanizado Vertical de Guías Prismáticas HT-8

Item			Unit	HT-8	Observaciones
Recorridos	Recorrido de la mesa (eje X)		mm	800
	Recorrido del carro transversal (eje Y)		mm	500
	Recorrido del cabezal (eje Z)		mm	500
	De punta de husillo a mesa		mm	130～630
	Centro del husillo a la columna		mm	500
Mesa	Tamaño de la mesa		mm	1050×500
	Capacidad de carga de la mesa		kg	600
	Ranuras en T (Cantidad-Ancho×Paso)		mm	5-18×90
Husillo	Potencia del motor (Cont./30 min)		kW	7.5/11
	Rango de velocidad		rpm	50～8000 (Transmisión por correa)
	Diámetro del husillo		mm	φ150
	Tipo de portaherramientas		–	BT40
	Tipo de espárrago de tracción		–	P40T-I（MAS403）
Velocidad	Rango de velocidad de avance		mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido (X/Y/Z)		m/min	16/16/16
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.008	GB/T18400.4 (Recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.005
Otros	Sistema CNC		–	Mitsubishi M80VA
	Suministro de aire	Flow	L/min
	Suministro de aire	Presión	MPa
	Requisito de potencia		kVA	25
	Capacidad del tanque de refrigerante		L	200
	Dimensiones de la máquina		mm	2710×2320×2740	Direcciones de los ejes X/Y/Z
	Peso de la máquina (aprox.)		kg	4950

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
