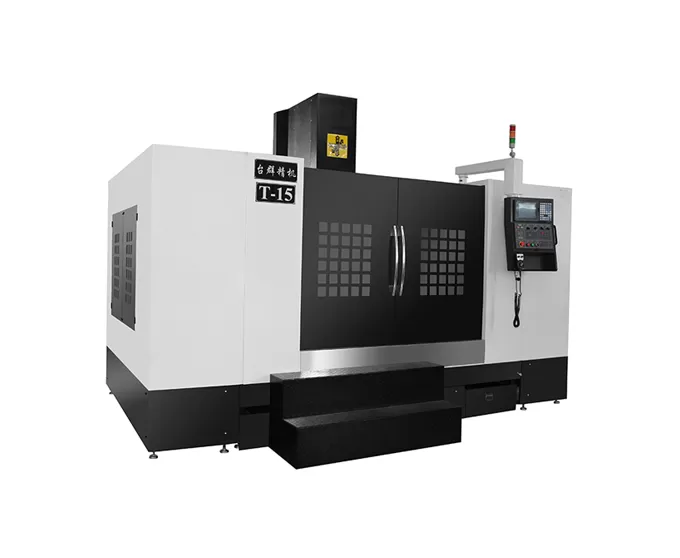

Name: Centro de Mecanizado Vertical con Guías de Caja HT-15
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del centro de mecanizado vertical de guías deslizantes HT-15

Estructura de la máquina

Estructura de deslizamiento cruzado de columna fija con una base estable de gran tamaño para garantizar una alta capacidad de carga.

Hecho de hierro fundido de alta resistencia, proporcionando una excelente rigidez y una precisión estable.

Guía de la caja de tres ejes

Los ejes X, Y y Z están equipados con guías de hierro fundido molido endurecido con precisión, con un compuesto de superficie unido con un revestimiento de PTFE (Politetrafluoroetileno).

Este diseño ofrece una alta rigidez y una excelente absorción de impactos, lo que lo hace ideal para el corte pesado de acero de molde de alta dureza.

Husillo

Unidad de husillo de alta velocidad (BT50, 8000r/min) con un diseño de laberinto y protección de cortina de aire, evitando que el fluido de corte ingrese a los cojinetes del husillo.

Contrapeso del eje Z

Contrapeso con guía central ayuda al movimiento del cabezal

Optimización de las características de carga del eje Z

Aplicación del Centro de Mecanizado Vertical Boxway HT-15

Se utiliza principalmente en la industria de fabricación de moldes, y también es ampliamente aplicable en los sectores aeroespacial, de equipos energéticos, fabricación automotriz, dispositivos médicos y otras industrias.

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado vertical de la máquina

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del Centro de Mecanizado Vertical de Guías de Caja HT-15

Item			Unit	HT-15	Observaciones
Recorrido	Recorrido de la Mesa (Eje X)		mm	1500
	Recorrido del Carro (Eje Y)		mm	800
	Recorrido del Cabezal (Eje Z)		mm	700
	Distancia de la Nariz del Husillo a la Mesa		mm	170～870
	Distancia del Centro del Husillo a la Columna		mm	810
Mesa	Tamaño de la Mesa		mm	1700×800
	Capacidad de Carga de la Mesa		kg	1500
	Ranuras en T (Cantidad-Ancho×Paso)		mm	5-22×135
Husillo	Potencia del Motor (Cont./30 min)		kW	15/18.5
	Rango de Velocidad		rpm	50～8000 (Transmisión por correa)
	Diámetro del Husillo		mm	φ155
	Tipo de Portaherramientas		–	BT50
	Tipo de Espárrago de Tracción		–	P50T-I（MAS403）
Velocidad	Rango de Avance		mm/min	1-10000
Velocidad	Velocidad de Desplazamiento Rápido (X/Y/Z)		m/min	41255
Precisión	Precisión de Posicionamiento (X/Y/Z)		mm	0.02	GB/T18400.4 (Recorrido Completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.01
Otros	Sistema CNC		–	Mitsubishi M80VA
	Suministro de Aire	Flow	L/min	≥280 (ANR)
	Suministro de Aire	Presión	MPa	0.6~0.8
	Requisito de Potencia		kVA	35
	Capacidad del Tanque de Refrigerante		L	350
	Dimensiones de la Máquina		mm	437032003500	Direcciones de los Ejes X/Y/Z
	Peso de la Máquina (aprox.)		kg	11300

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
