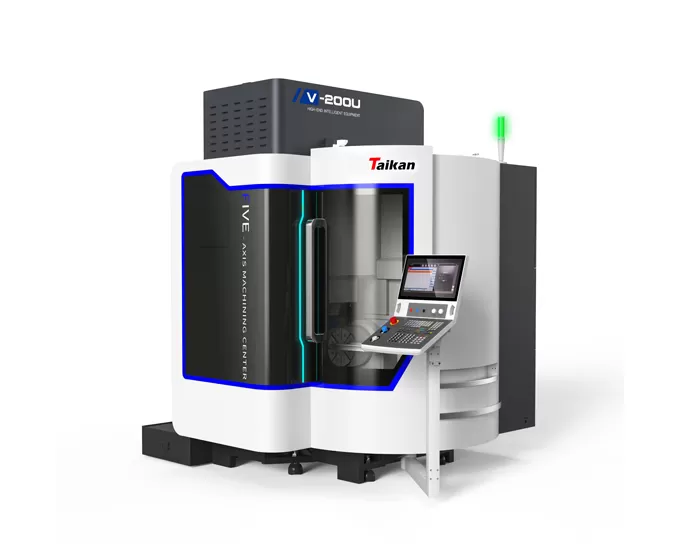

Name: HV-200U Centro de Mecanizado Vertical de 5 Ejes
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica V-200U centro de mecanizado vertical de 5 ejes

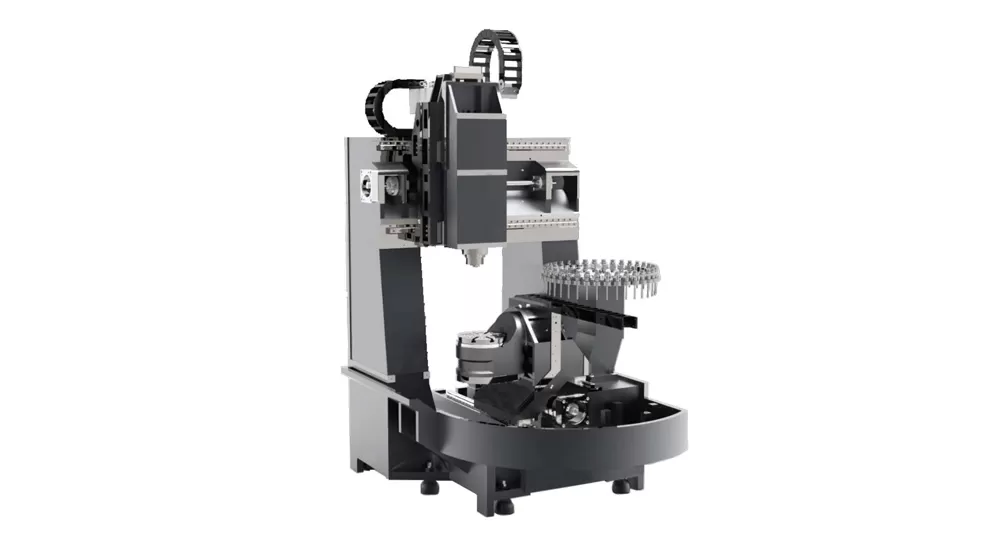

Estructura de alta rigidez

Estructura en forma de O de tipo pórtico de alta rigidez, material de hierro fundido gris de alta calidad: Proporciona una fuerte rigidez y estabilidad, reduciendo la deformación y mejorando la precisión.
Disposición tipo escalón de los rieles guía de la viga, corta distancia desde el husillo hasta la viga: Mejora la rigidez y mejora la precisión del mecanizado.
Mesa giratoria de un solo brazo, distancia minimizada desde el punto de accionamiento del eje X hasta el punto de mecanizado: Reduce la vibración, mejorando la precisión y la eficiencia.

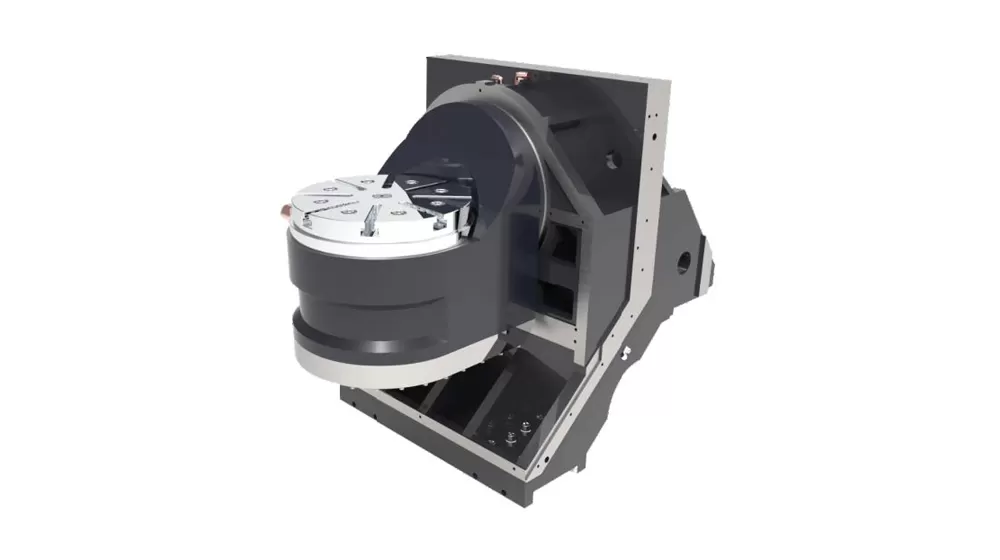

Mesa giratoria de accionamiento directo de alta precisión

Motores de accionamiento directo sin marco DE ALTO torque: Proporciona una alta rigidez y precisión, accionando directamente los ejes B/C, reduciendo las pérdidas mecánicas.
Estructura compacta, rotor del motor integrado con el mecanismo rotativo: Mejora la estabilidad y la precisión.
Estátor de motor refrigerado por refrigerante: Asegura la estabilidad térmica, reduciendo los errores de precisión causados por los cambios de temperatura.
Velocidad máxima de los ejes B/C: 50r/min: Cumple con las demandas del mecanizado complejo y mejora la eficiencia.

Husillo motorizado de alta velocidad

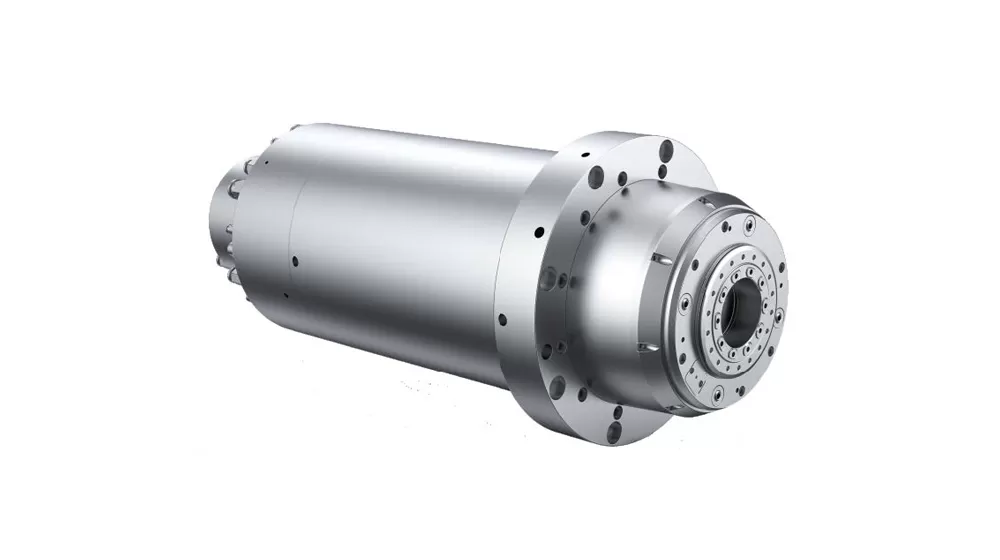

Husillo motorizado de alta velocidad HSK E40
Velocidad máxima de hasta 30.000 rpm.

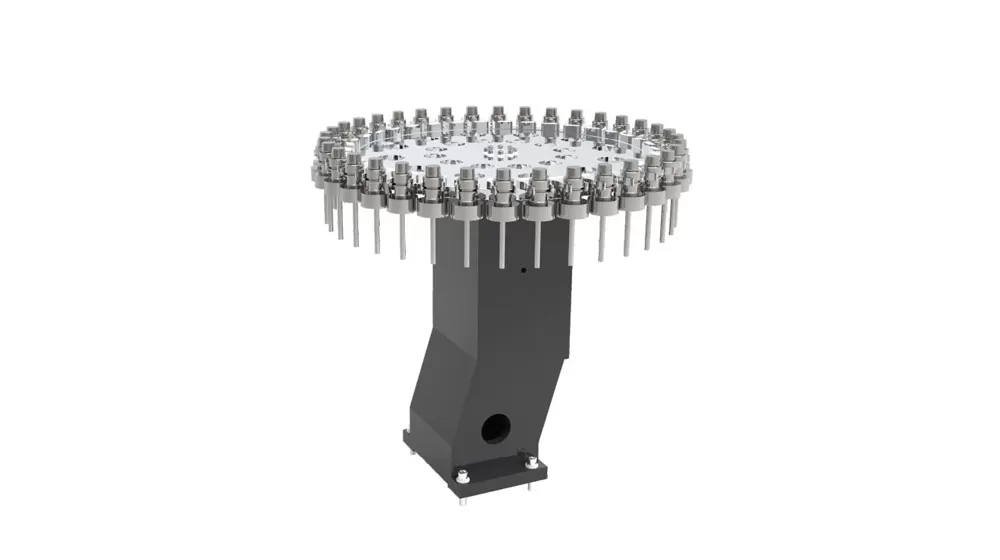

Revista paraguas de 30 herramientas

Mesa giratoria de accionamiento directo de alta precisión

Aplicación de V-200U centro de mecanizado vertical de 5 ejes

Ampliamente utilizado en el procesamiento de impulsores, piezas automotrices, moldes de precisión, dispositivos médicos y otros componentes complejos.

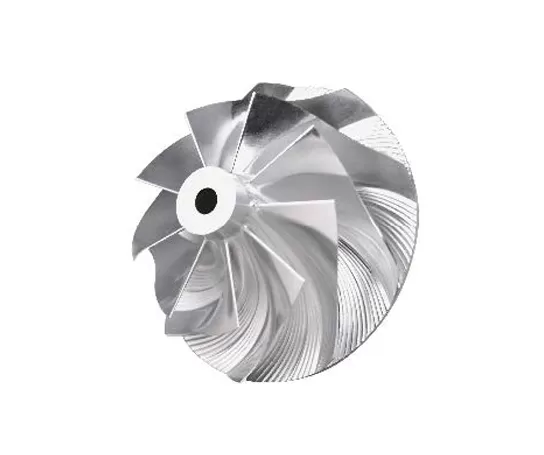

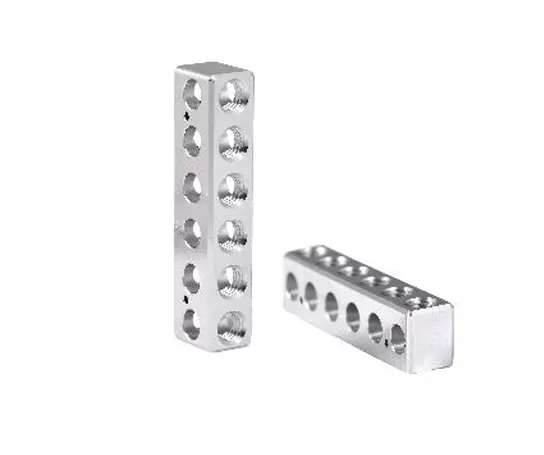

Pieza DE TRABAJO Ejemplo 1

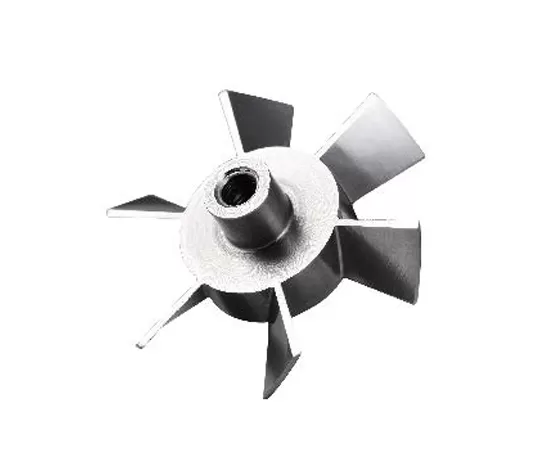

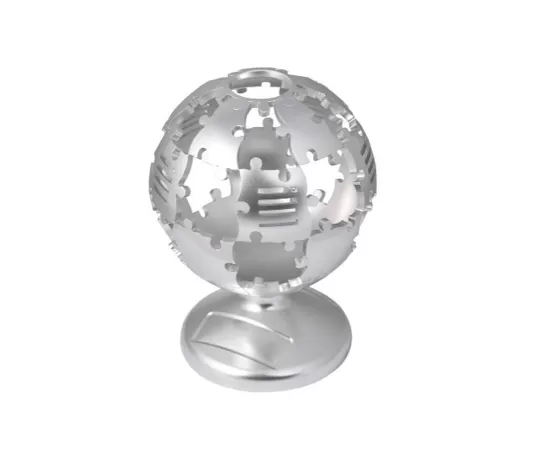

Pieza DE TRABAJO Ejemplo 2

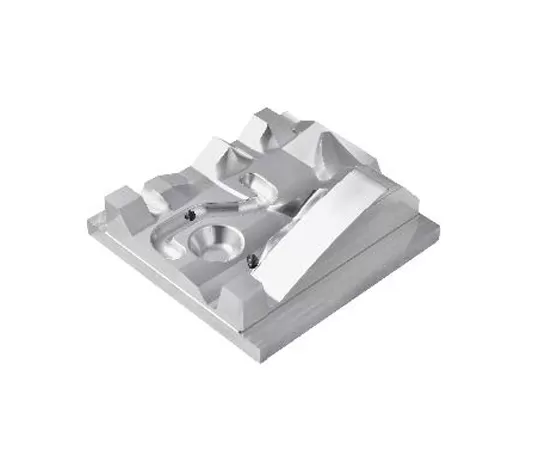

Pieza DE TRABAJO Ejemplo 3

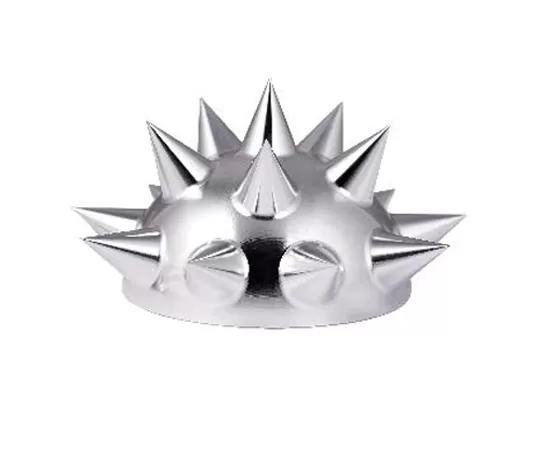

Pieza DE TRABAJO Ejemplo 4

Pieza DE TRABAJO Ejemplo 5

Ejemplo de pieza de trabajo 6

Pieza DE TRABAJO Ejemplo 7

Vídeo del proceso de mecanizado en 5 ejes del Taikan HV‑200U CNC

Especificaciones del centro de mecanizado vertical de 5 ejes HV-200U

Item		Unit	V-200U
Desplazamiento	Desplazamiento X/Y/Z	mm	500/280/300
	Rango de rotación del eje B	°	+30°~ -120°
	Rango de rotación del eje C	°	360°
	Distancia de la nariz del husillo a la superficie de la mesa	mm	100-400
Mesa	Tamaño de la mesa	mm	Φ260
	Carga máxima	kg	30
	Ranuras en T (número de ranuras - ancho de ranura * separación)	mm	8-14*45°(Distribución uniforme)
Velocidad	Velocidad de avance rápido en ejes X/Y/Z	mm/min	24000
Velocidad	Velocidad de rotación rápida en ejes B/C	r/min	50/50
Precisión	Precisión de posicionamiento en ejes X/Y/Z	mm	0.006/0.006/0.006
	Precisión de repetibilidad en ejes X/Y/Z	mm	0.004/0.004/0.004
	Precisión de posicionamiento en ejes B/C	sec	8/8
	Precisión de repetibilidad en ejes B/C	sec	5/5
Husillo	Potencia del motor del husillo (S1/S6)	kW	11/19
	Par motor del husillo (S1/S6)	Nm	5/8.7
	Velocidad del husillo	r/min	0~30000
	Especificaciones del portaherramientas	/	HSK E40
Almacén de herramientas	Estructura del almacén de herramientas	/	Almacén de herramientas tipo paraguas
	Capacidad del almacén de herramientas	T	30
	Peso máximo de herramienta	kg	1.2
	Longitud máxima de herramienta	mm	150
	Diámetro máximo (completo /adyacente vacío)	mm	φ40/φ60
Otros	Sistema CNC	/	Siemens SINUMERIK ONE
	Requisito de presión de la fuente de aire	MPa	0.6~0.8
	Capacidad eléctrica total	kW	32
	Tamaño de la máquina (largoanchoalto)	mm	320040002700
	Peso de la máquina principal (aprox.)	KG	5500

La información en esta página es solo para referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
