Name: Centro de Mecanizado Horizontal HT-H11
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del Centro de Mecanizado Horizontal HT-H11

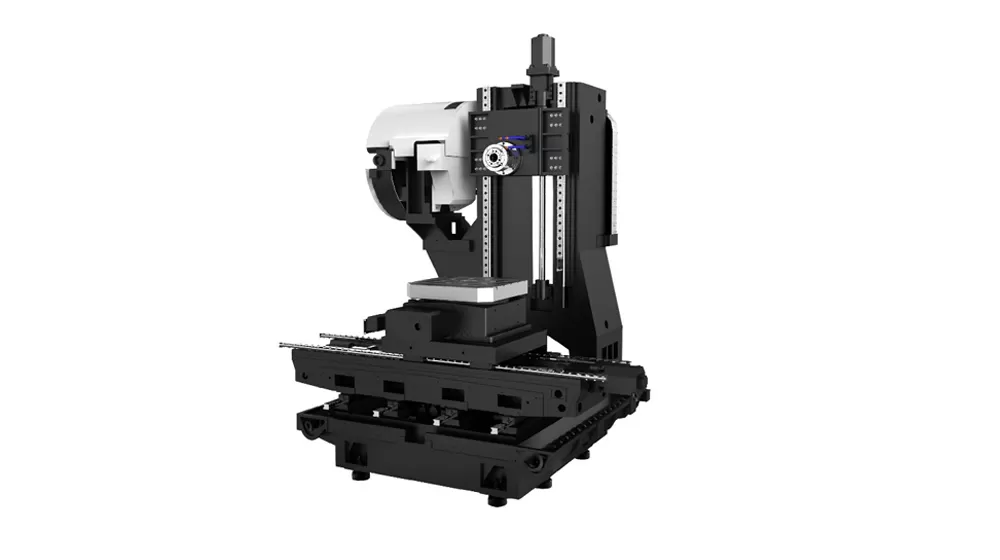

Estructura de la máquina

La máquina cuenta con una tabla de diapositivas cruzada y una estructura de columna fija. Está equipado con una base de gran tamaño y estable y una columna de gran envergadura de alta rigidez. Los componentes clave están hechos de materiales de hierro fundido de alta resistencia para una mayor durabilidad y estabilidad.

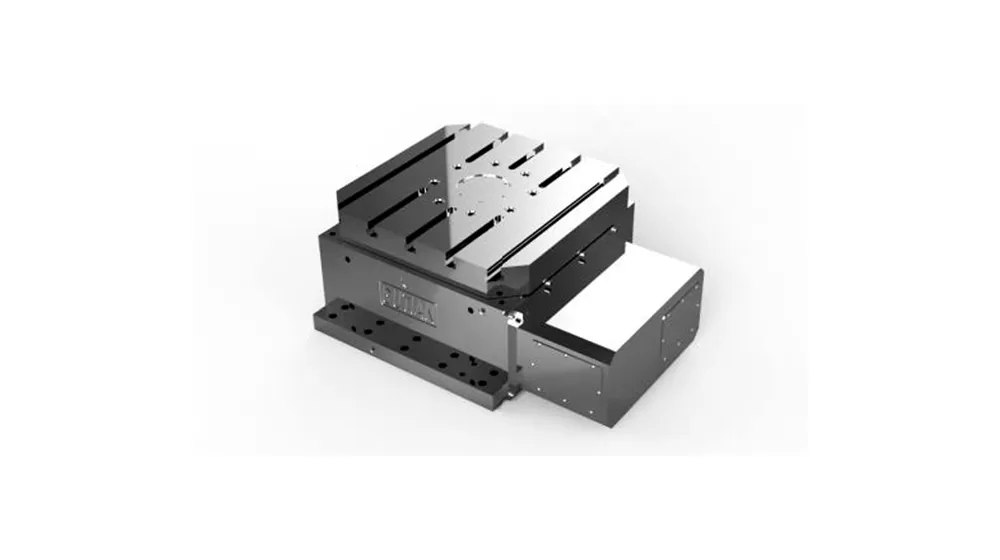

Mesa giratoria CNC tipo Cam

Indexación mínima: la mesa giratoria ofrece una indexación mínima de 0.001 °.
Alta precisión y velocidad: La mesa giratoria CNC de tipo leva utiliza una superficie de conducción de velocidad constante de la leva y un contacto de rodadura precargado entre la superficie de la leva y el cojinete de aguja en la torreta, garantizando alta precisión, alta velocidad, cero contragolpe y la capacidad de manejar cargas pesadas.

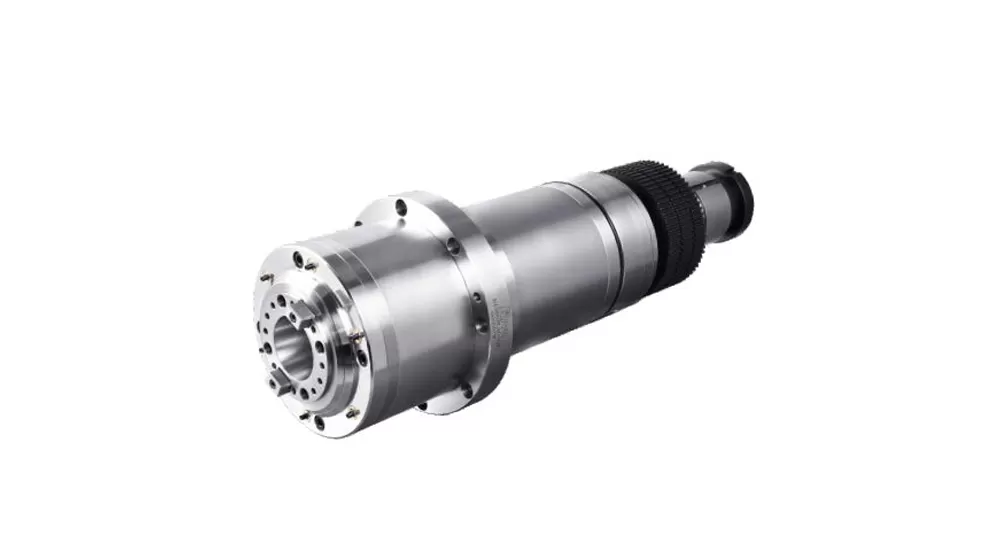

BT40-12000rpm husillo de accionamiento directo

Sistema de enfriamiento de aceite: equipado con un sistema de enfriamiento de aceite para evitar la deformación térmica del husillo, asegurando un rendimiento constante.
Diseño de nariz tipo laberinto: presenta una nariz de estilo laberinto con una función de protección de cortina de aire para evitar la intrusión del refrigerante, mejorando la durabilidad y precisión del husillo.

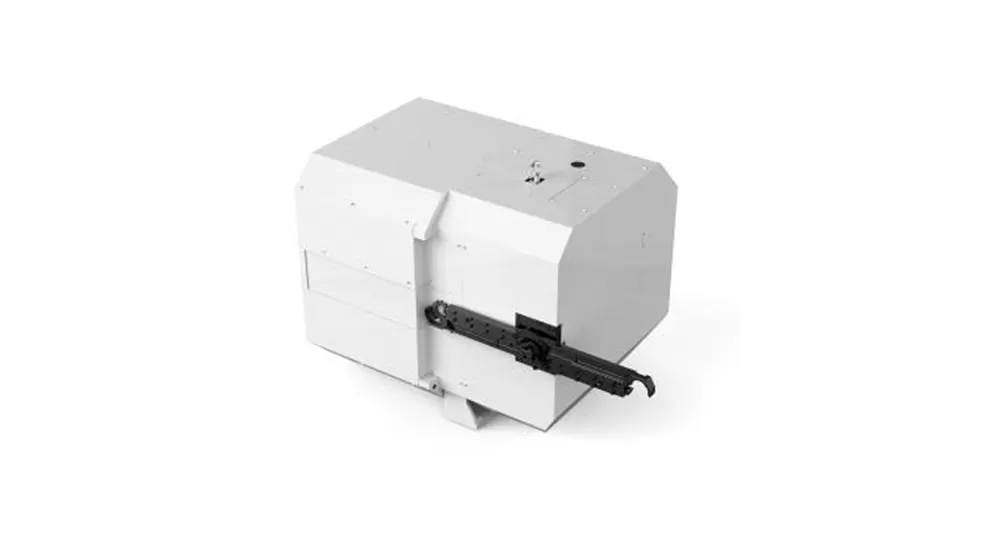

Revista de herramientas de disco 24T

Control del codificador de ángulo: utiliza un codificador de ángulo para controlar la acción de cambio de herramienta, asegurando señales estables y confiables para cambios de herramienta suaves y precisos.
Mecanismo impulsado por levas: el cargador de herramientas impulsado por levas garantiza una rotación de alta precisión, lo que garantiza un funcionamiento suave incluso con herramientas de alta resistencia.
Diseño totalmente cerrado: La estructura completamente cerrada evita que el mecanizado de limaduras de hierro salpique en el cargador de herramientas, protegiendo las herramientas y manteniendo la precisión del mecanizado, al tiempo que mejora la estabilidad general.

BT40-12000rpm husillo de accionamiento directo

Aplicación del Centro de Mecanizado Horizontal HT-H11

La máquina herramienta es adecuada para el procesamiento de múltiples variedades y lotes pequeños de piezas complejas, como componentes en forma de caja de tamaño mediano y pequeño, placas, discos, válvulas, carcasas y moldes. Se utiliza ampliamente en industrias como piezas de precisión, productos 5G, ferretería, piezas de automoción y dispositivos médicos.

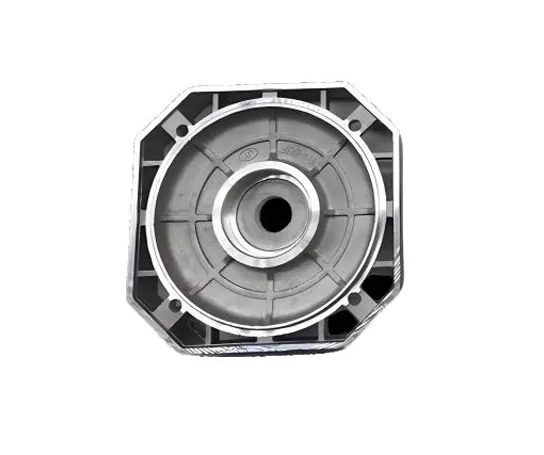

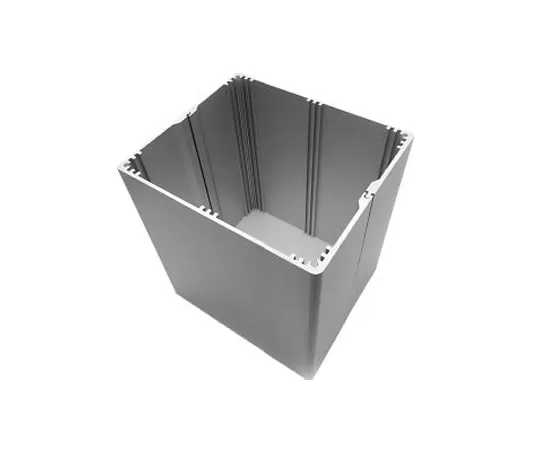

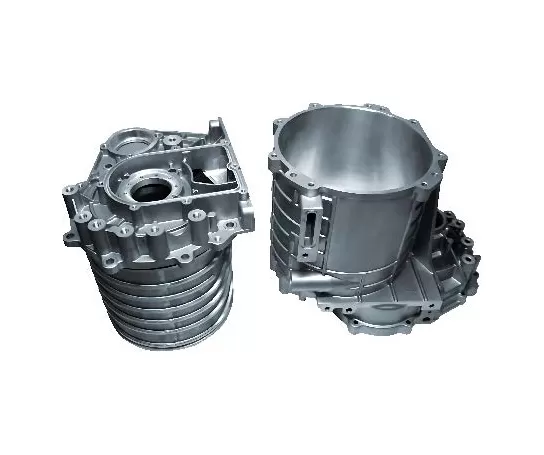

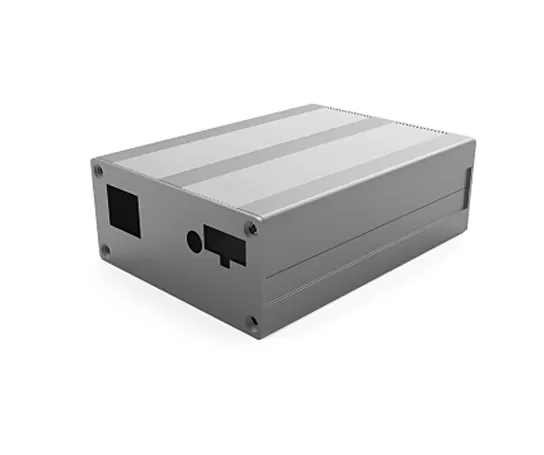

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Pieza DE TRABAJO Ejemplo 5

Especificaciones del centro de mecanizado horizontal HT-H11

Name		Unit	HT-H11	Observaciones
Recorridos	Recorrido de la mesa (eje X)	mm	1100	Izquierda y derecha
	Recorrido del carro (eje Z)	mm	650	Adelante y atrás
	Recorrido del cabezal (eje Y)	mm	600	Arriba y abajo
	Distancia desde el extremo del husillo hasta el centro de la mesa	mm	175～825
	Distancia desde el centro del husillo hasta la superficie de la mesa	mm	20～620
	Diámetro máximo de rotación de la pieza	mm	1200
	Altura máxima permitida de la pieza	mm	720	Superficie de trabajo
Mesa	Tamaño de la mesa	mm	500*500
	Carga máxima	Kg	500
	Ranura en T (número de ranuras - ancho de ranura * separación)	mm	5-18*100
	Agujero central de posicionamiento	mm	Φ100H7
	Precisión de división	segundos de arco	±15
	Precisión de repetición	segundos de arco	±8
	Presión de bloqueo	Kg/cm²	35
	Velocidad máxima	rpm	40
	Unidad de división mínima	Grado (°)	0.001
Husillo	Potencia del motor (nominal/de corta duración)	kw	7.5/11
	Par motor (nominal/de corta duración)	N.m	35.8/95.5
	Velocidad	r/min	12000 (conexión directa)
	Diámetro del husillo	mm	φ150
	Especificaciones del portaherramientas		BT40
	Especificaciones del espárrago de sujeción		P40T-I（MAS403）
Velocidad	Rango de velocidad de avance de corte	mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido en ejes X, Y, Z	m/min	36
Precisión	Precisión de posicionamiento (X/Y/Z)	mm	0.01	GB/T 18400.4 (recorrido completo)
Precisión	Precisión de posicionamiento repetido (X/Y/Z)	mm	0.007
Almacén de herramientas	Capacidad del almacén de herramientas	T	24

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
