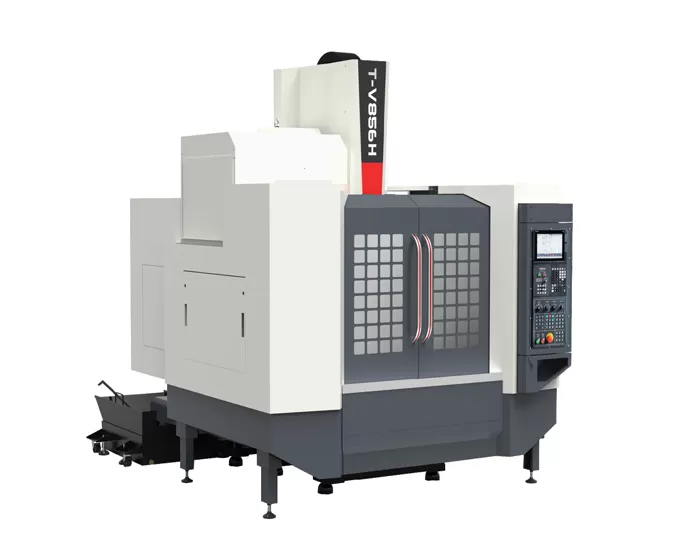

Name: HT-V856H Centro de mecanizado vertical de alta velocidad y alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características del centro de mecanizado vertical de alta velocidad y alta precisión HT-V856H

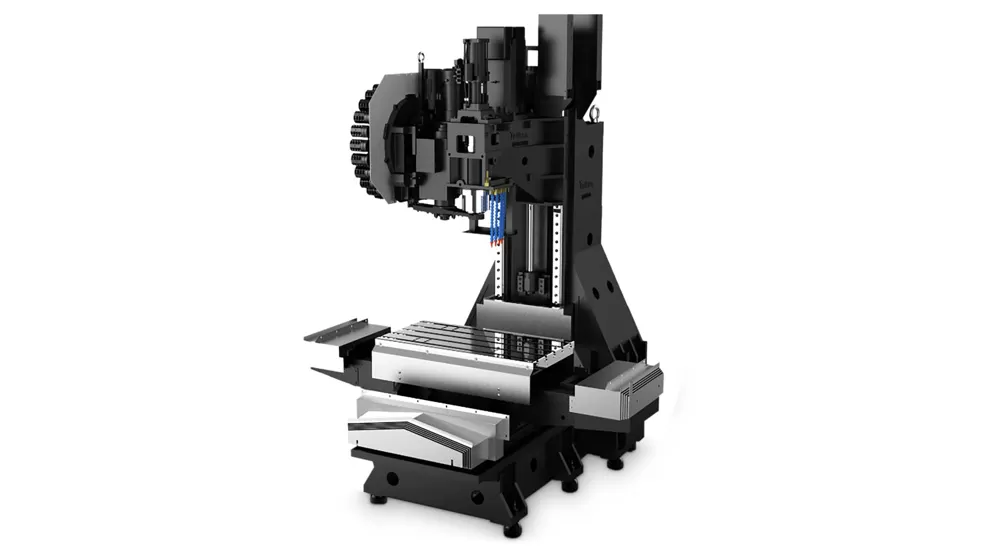

Estructura de la máquina

La máquina cuenta con una estructura de columna fija con una mesa deslizante de tipo cruz. El cuerpo está construido con una base estable extra grande y una columna en forma de A de gran rigidez y gran envergadura, lo que garantiza un corte de alta velocidad sin vibraciones y sin deformación.

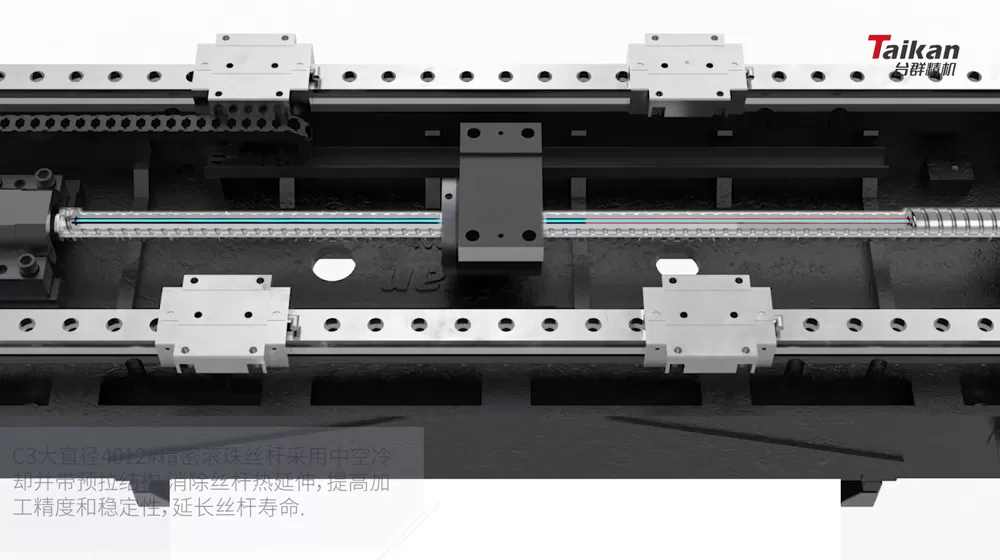

Tornillos de bola hueca

Los tornillos de bola huecos con estructura pretensada eliminan la expansión térmica, mejorando la precisión de la máquina. Los rodamientos de tornillos de bola son autolubricantes y prolongan su vida útil.

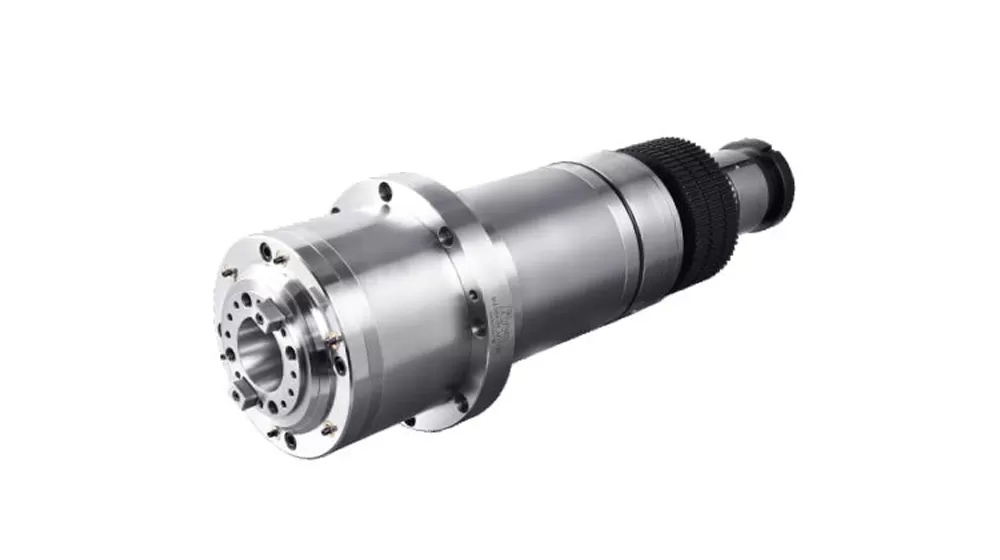

Husillo

La máquina cuenta con una unidad de husillo de alta velocidad de Taikan, equipada con un cabezal de conexión directa de BT40-12000 rpm. El frente del husillo utiliza un diseño de laberinto con una protección de cortina de aire, evitando que los fluidos de corte entren en los cojinetes del husillo.

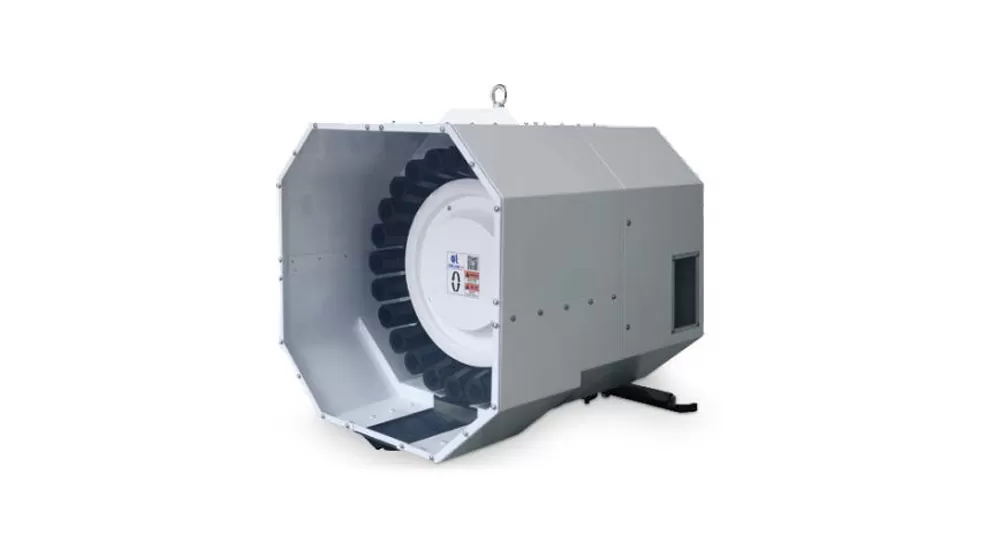

Revista de herramientas

La máquina está equipada con un cargador de herramientas tipo brazo de 24 bolsillos de Taikan, conocido por su calidad confiable y rendimiento estable.

Aplicación del Centro de Mecanizado Vertical de Alta Velocidad y Alta Precisión HT-V856H

La máquina herramienta es adecuada para el procesamiento de múltiples variedades y lotes pequeños de piezas complejas, como componentes de forma de caja de tamaño mediano y pequeño, placas, discos, válvulas, carcasas y moldes. Se utiliza ampliamente en industrias como piezas de precisión, productos 5G, ferretería, piezas de automoción y dispositivos médicos.

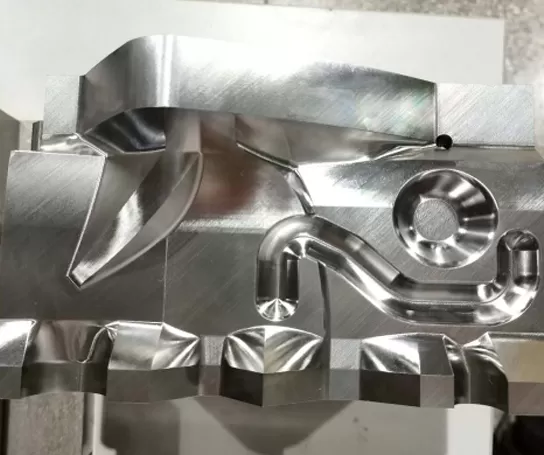

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del centro de mecanizado vertical de alta velocidad y alta precisión HT-V856H

Item			Unit	HT-V856H	Observaciones
Recorrido	Recorrido de la mesa (eje X)		mm	800
	Recorrido del carro transversal (eje Y)		mm	550
	Recorrido del cabezal (eje Z)		mm	600
	Distancia desde la nariz del husillo a la superficie de la mesa		mm	125～725
	Distancia desde el centro del husillo a la superficie guía de la columna		mm	590
Mesa de trabajo	Tamaño de la mesa		mm	1000*500
	Carga máx. (carga uniforme)		kg	450
	Ranura en T (número de ranuras - ancho de ranura * separación)		mm	5-18*100
Husillo	Potencia del motor (nominal/corto tiempo)		kW	11/15
	Torque del motor (nominal/corto tiempo)		N.m	52.5/118
	Rango de velocidad		r/min	50~12000 (acoplamiento directo)
	Diámetro del husillo		mm	φ150
	Cono del husillo		/	BT40
	Especificaciones del remache		/	P40T-I（MAS403）
Velocidad	Rango de velocidad de avance de corte		mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido ejes X/Y/Z		m/min	30/30/30
Precisión	Precisión de posicionamiento (X/Y/Z)		mm	0.008	GB/T18400.4 (recorrido completo)
Precisión	Repetibilidad (X/Y/Z)		mm	0.005	GB/T18400.4 (recorrido completo)
Cargador de herramientas	Capacidad de herramientas		pcs	24
	Peso máx. de herramienta		kg	7
	Longitud máx. de herramienta		mm	250
	Diámetro máx. de herramienta (lleno / adyacente vacío)		mm	Φ75/Φ150
Otros	Sistema CNC		/	Mitsubishi M80VB
	Fuente de aire	Flow	L/min	≥280 (ANR)
	Fuente de aire	Presión de aire	MPa	0.6~0.8
	Capacidad del equipo		KVA	25
	Capacidad del depósito de refrigerante		L	300
	Tamaño de la máquina		mm	224031213026	Correspondiente a los ejes XYZ
	Peso (aprox.)		Kg	4600

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
