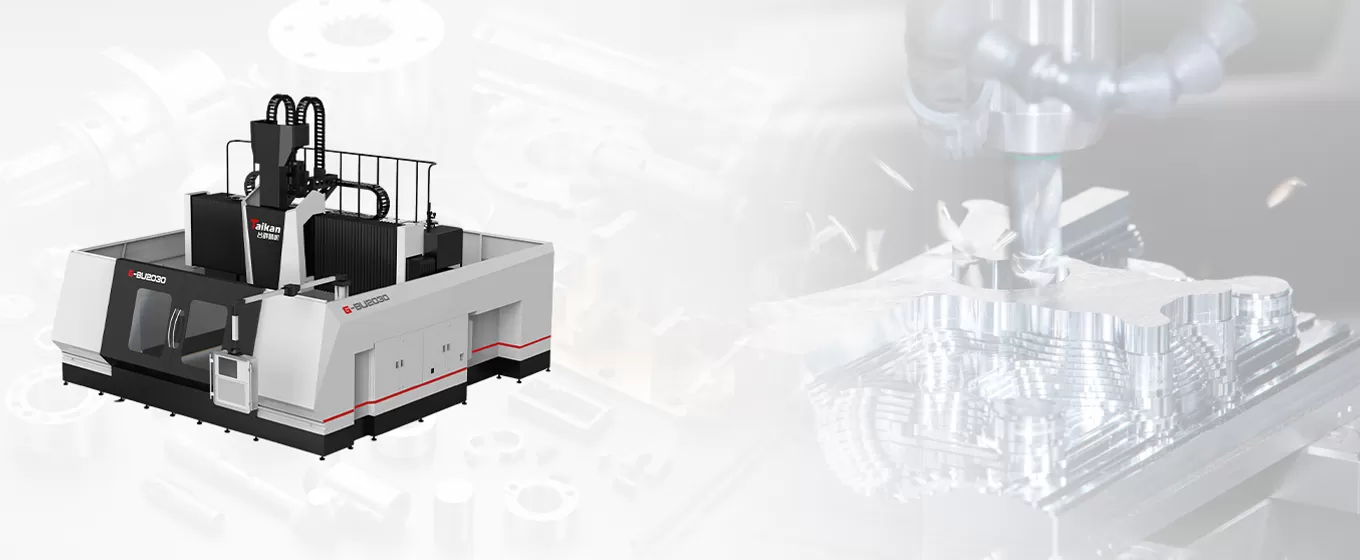

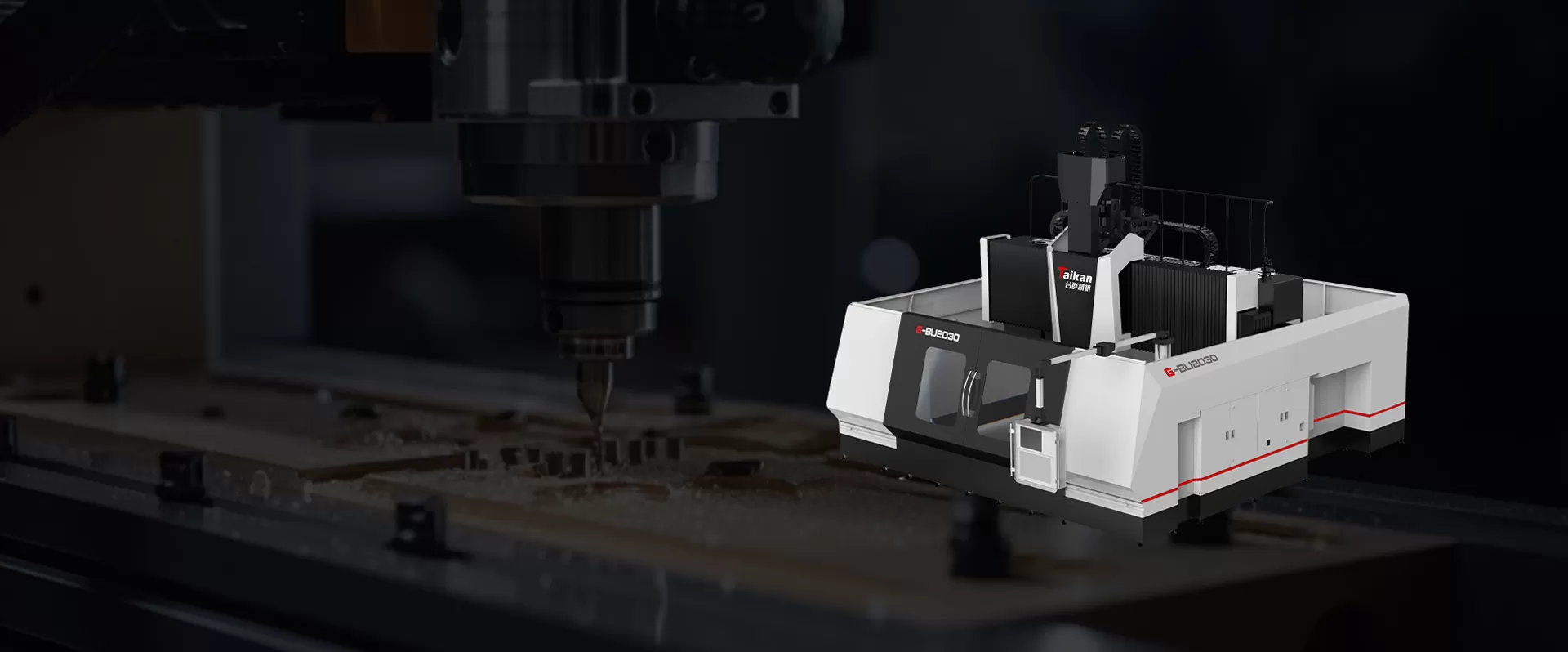

Taikan CNC: Fabricante y fábrica de centros de mecanizado de pórtico de 5 ejes de la serie G-BU Bridge.

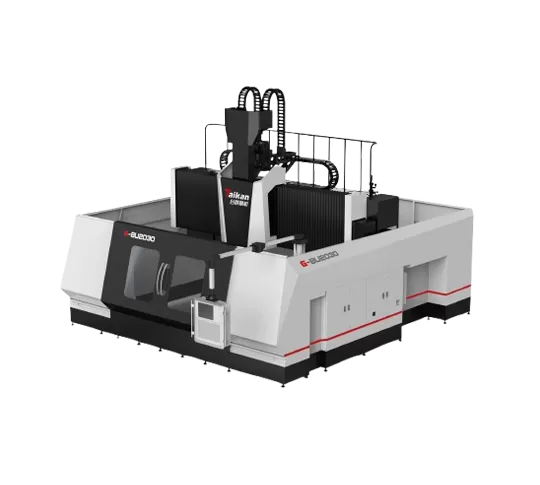

Tipos de G-BU Series Bridge 5-Axis Gantry Machining Center

Diseño de mesa fijo con la viga transversal moviéndose a lo largo de columnas de tipo de pared en ambos lados; los ejes X, Y y Z son todas guías lineales.
Cabezal giratorio estándar en forma de horquilla de CA de accionamiento directo con un sistema Siemens ONE.

Item	Unit	HG-BU2030/BU2040	HG-BU2540/BU2560	HG-BU3060
Recorrido del eje X	mm	3,200/4,200	4,200/6,200	6,200
Recorrido del eje Y	mm	2,200	2,700	3,200
Recorrido del eje Z	mm	1,000	1,000	1,000
Ancho efectivo de la puerta	mm	3,200	3,700	4,200
Ancho de la mesa de trabajo	mm	2,000	2,500	3,000
Largo de la mesa de trabajo	mm	3,000/4,000	4,000/6,000	6,000
Especificaciones del portaherramientas	/	HSK-A63	HSK-A63	HSK-A63
Velocidad máxima del husillo	r/min	18,000	18,000	18,000
Potencia del motor del husillo	kW	30	30	30
Par de salida del husillo	N.m	72/85	72/85	72/85
