Con la rápida evolución de la industria aeroespacial hacia soluciones de alto rendimiento, ligeras y de larga duración, los componentes aeroespaciales, como los bastidores estructurales, los álabes de las turbinas y los motores, han pasado de los estándares de precisión convencionales al mecanizado de compuestos a nivel de micras. El fabricante de máquinas debe ofrecer simultáneamente una rigidez ultra alta, precisión de enlace multieje y capacidades de integración de procesos complejos.

Las soluciones de mecanizado inteligente CNC de Taikan están diseñadas para satisfacer las demandas de la industria aeroespacial. Con alta precisión, alta eficiencia, alta integración y digitalización, garantizamos una calidad excepcional de componentes críticos a alta temperatura, alta velocidad y condiciones adversas. Al apoyar el diseño liviano y la optimización de costos, Taikan está impulsando la industria de fabricación aeroespacial hacia un futuro más inteligente y eficiente.

Soluciones de mecanizado CNC de Taikan para la industria aeroespacial

Escena 1: Impulsor, disco de palas, procesamiento de la carcasa

Modelo recomendado:

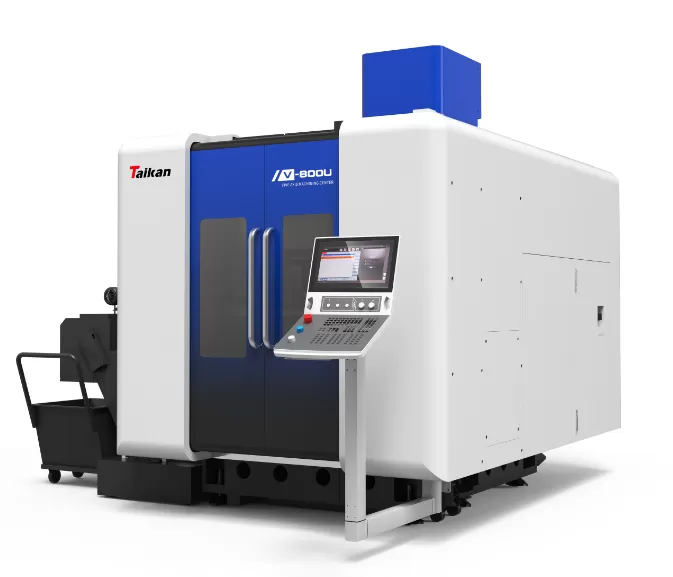

• V-800U | Centro de mecanizado vertical de cinco ejes

Principales parámetros del producto:

• Velocidad máx. del husillo: 16000r/min

• Capacidad del almacén de herramientas: 40T

• Recorrido del eje X/Y/Z (mm): 850/900/580

• Potencia del husillo: 30 kW

Características de procesamiento:

• Mesa giratoria DD de accionamiento directo de alta precisión.

• Tecnología avanzada de doble accionamiento del motor de doble par del eje A, junto con la tecnología estructural de doble accionamiento y doble tornillo del eje Y.

• Equipado con Siemens Sistema CNC de 5 ejes, asistencia digital para una producción eficiente.

Escena 2: Piezas de aviación, procesamiento de bastidores de motor

Modelo recomendado:

• Torno vertical CNC D-VL1250C

Principales parámetros del producto:

• Rango de velocidad del husillo r / min: 3.15〜400

• Diámetro máx. de giro: 1400

• Diámetro máx. de giro: 1250

• Tipo de torreta: ATC de 8 bits

Características de procesamiento:

• Estructura térmicamente simétrica tipo cama con partes principales hechas de hierro fundido de alta resistencia para garantizar estabilidad y rigidez.

• Reforzado con una viga de sección transversal grande: mayor resistencia a la flexión y la torsión, lo que garantiza la máxima estabilidad de corte.

• Motor de husillo de alto par, equipado con un reductor de engranajes para proporcionar un amplio rango de velocidad del husillo y soportar cortes de alta resistencia.

Escena 3: Rotor de tornillo, tren de aterrizaje, procesamiento del impulsor

Modelo recomendado:

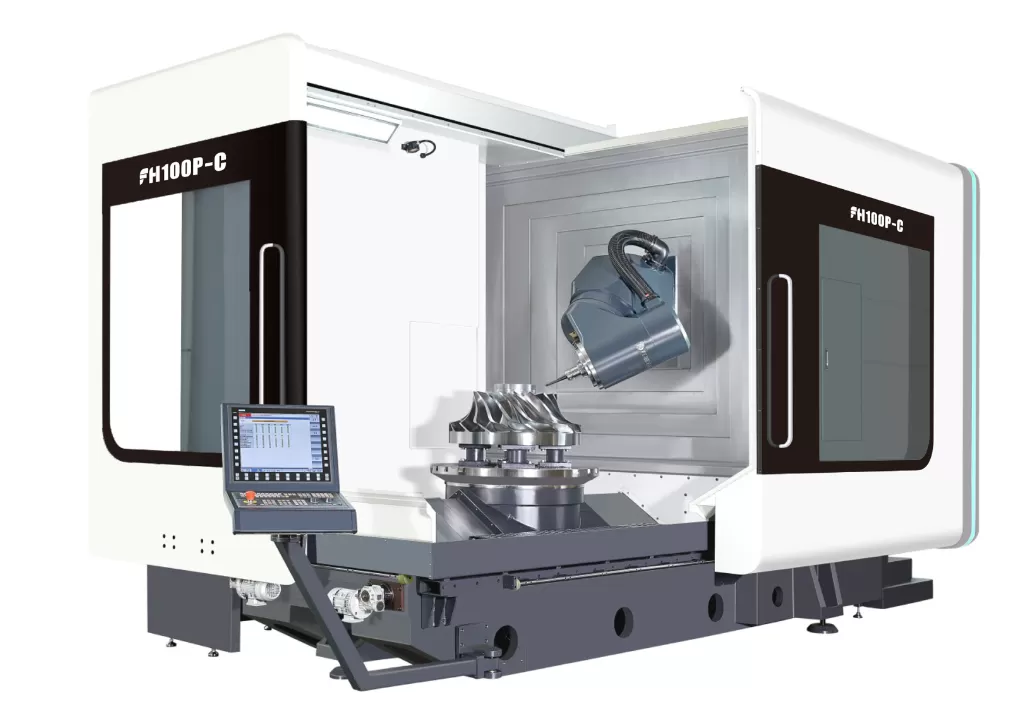

• FH100P-C | Centro de mecanizado de fresado y torneado de cinco ejes

Principales parámetros del producto:

• Recorrido del eje X/Y/Z: 1000×1150×1000 mm

• Velocidad del husillo motorizado: estándar 12000 rpm

• Diámetro máx. de la herramienta: 150 mm

• Potencia del husillo: 52 kW/73kW

Características de procesamiento:

• El cabezal de fresado universal de 5 ejes y la mesa giratoria de torneado-fresado de alta carga permiten un corte sincronizado de alto par con control completo de circuito cerrado, alimentación de precisión y conversión vertical/horizontal.

• El ajustador de herramientas láser NC4 de Renishaw admite la medición en línea de herramientas de hasta Ø150 mm.

• La estructura monolítica de lecho/columna de mármol garantiza una alta rigidez para operaciones combinadas de torneado y fresado.




Escena 4: Procesamiento de cigüeñales y tornillos

Modelo recomendado:

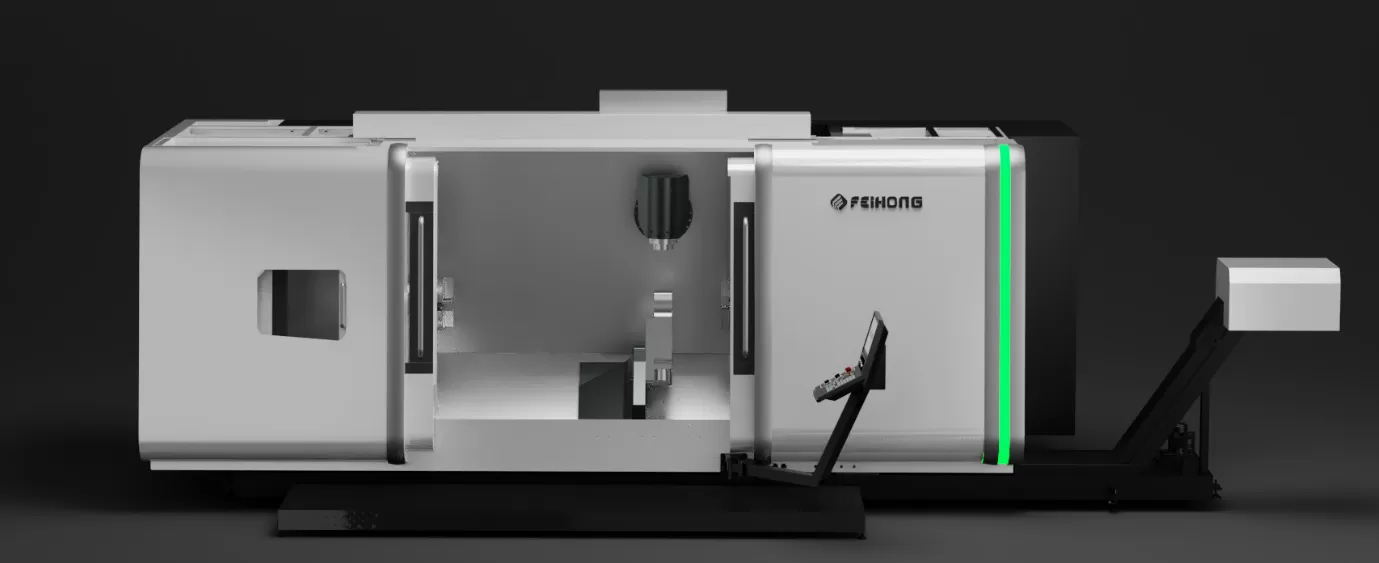

• CX700-2000 Máquina compuesta de torneado y fresado de varillaje de cinco ejes

Principales parámetros del producto:

• Recorrido del eje X/Y/Z: 650/400/2030 mm

• Velocidad de desplazamiento rápida: 40/40/50 m/min

• Capacidad del almacén de herramientas: 36T

• X/Y/Z Fuerza de avance: 12/9/12KN

Características de procesamiento:

• Análisis y diseño optimizados de fundición de líneas mecánicas

• Husillo de bolas refrigerado hueco de los ejes Z1/Z3, transmisión de accionamiento directo del eje B

• Templado con tratamiento de envejecimiento natural para aliviar el estrés interno. La vibración de frecuencia natural de la estructura elimina el estrés del procesamiento del material.

¿Por qué elegir Taikan?

• 9 series de máquinas herramienta CNC con configuraciones personalizables para satisfacer la mayoría de las necesidades de mecanizado.

• 20 años de experiencia en la industria y 700+ patentes principales, liderando la industria.

• Máquinas de alta precisión con certificación ISO, en las que confían clientes de todo el mundo.

• Red de ventas y servicio que cubre 50+ países y regiones, lo que garantiza una respuesta rápida.

• Servicio postventa: Soporte profesional y formación en mantenimiento.

• Piezas originales de alta calidad y larga duración, con un estricto control de calidad desde la adquisición hasta la fabricación.

• Formación estandarizada para los distribuidores, garantizando un servicio de máxima calidad.

¡Bienvenido a contactarnos!
