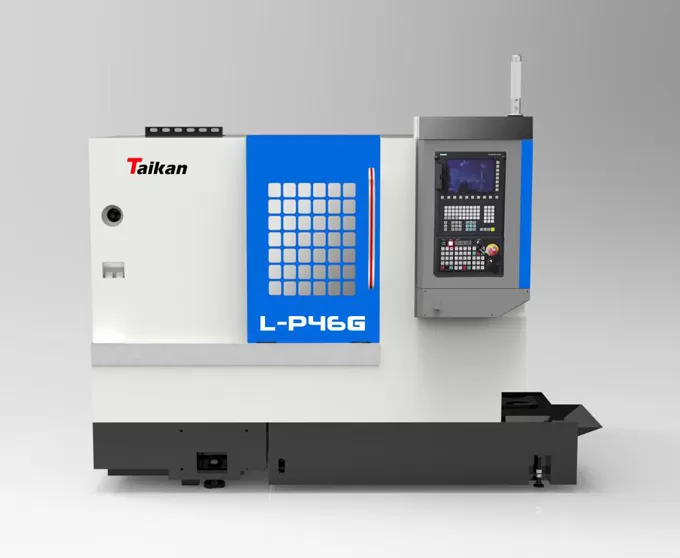

Torno L-P46G herramientas de banda CNC de alta precisión

Contacto

En general

El torno CNC adopta una estructura de cama tipo caja, hierro fundido HT300 de alta resistencia, estructura densa, buena resistencia, dureza adecuada, bajo coeficiente de fricción y propiedad autolubricante. La cama base tiene una estructura de caja integral, que mejora en gran medida la rigidez general y la estabilidad de la máquina herramienta, y tiene la función de absorber la vibración, reducir el desgaste de la herramienta y mejorar la calidad de la pieza de trabajo.


Manga hidráulica,

El diseño de estructura de riel duro de gran envergadura es de alta rigidez, fuerte rendimiento y fuerte capacidad de carga. La Estructura de cola de milano hace que la placa de menor presión sea más confiable cuando se bloquea.


Husillo

  • La máquina adopta un husillo de manga integral, rodamientos de husillo de precisión importados y accionamiento de servomotor de husillo para lograr una alta precisión, alta rigidez y estabilidad de velocidad.

  • El diseño de la caja de husillo tipo disipador de calor está equipado con nervaduras de refuerzo simétricas para reducir eficazmente el aumento de temperatura del husillo, aumentar la estabilidad del husillo y aumentar la vida útil del rodamiento.


Herramienta

Utilice la herramienta de banda completa.


En general Manga hidráulica, Husillo Herramienta

Este torno puede ser ampliamente utilizado en instrumentos, medidores, industria ligera, electrónica, equipos médicos, maquinaria de película y otras industrias para procesar piezas individuales, lotes pequeños y lotes grandes. Es especialmente adecuado para procesar pequeñas piezas de metal no ferroso y ejes y discos con formas complejas.


Torno CNC

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado de torno CNC

Pieza DE TRABAJO Ejemplo 2

Torno CNC,

Pieza DE TRABAJO Ejemplo 3

Máquina de torno CNC en venta

Pieza DE TRABAJO Ejemplo 4

Torno CNC

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado de torno CNC

Pieza DE TRABAJO Ejemplo 2

Torno CNC,

Pieza DE TRABAJO Ejemplo 3

Máquina de torno CNC en venta

Pieza DE TRABAJO Ejemplo 4

Torno CNC

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado de torno CNC

Pieza DE TRABAJO Ejemplo 2

Torno CNC,

Pieza DE TRABAJO Ejemplo 3

Máquina de torno CNC en venta

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-P46G Torno de herramientas de banda CNC de alta precisión

Nombre

Unidad

L-P46G

Palabras

Rango de mecanizado

Diámetro máx. de oscilación en la diapositiva de la cama

Mm

PERO 420


Longitud máx. de mecanizado

Mm

330


Diámetro de mecanizado (tipo de disco)

Mm

Oca300


Diámetro de mecanizado en el cortador

Mm

O' 125


Viajes

Viaje del eje X

Mm

900


Potencia del motor del eje X/par de pérdida

KW/Nm

1,2/7


Eje Z de viaje

Mm

330


Potencia del motor del eje Z/par de pérdida

KW/Nm

1,2/7


Husillo

Potencia de salida (S1/S2)

KW

5,5/7,5


Tipo de extremo de husillo


A2-5


Velocidad del husillo

R/min

0-6000


Husillo a través del diámetro del agujero/diámetro de la barra

Mm

Op 56/er 46


Accesorio

Pinza hueca

Pulgadas

6


Velocidad

Velocidad de desplazamiento rápido (eje X)

M/min

30


Velocidad de desplazamiento rápido (eje Z)

M/min

30


Velocidad de alimentación de corte

Mm/min

/


Portaherramientas

Tipo de portaherramientas


Herramienta de banda completa


Cantidad

PCS

7


Tamaño del cuerpo del cortador

Mm

20'20


Diámetro máx. de la herramienta de perforación

Mm

20


Exactitud

Precisión de posicionamiento (eje X)

Mm

0.003


Precisión de posicionamiento (eje Z)

Mm

0.003


Repetibilidad (eje X)

Mm

0.002


Repetibilidad (eje Z)

Mm

0.002


Othes

Capacidad del equipo

KVA

10


Capacidad del tanque de refrigerante

L

100


Tamaño de la máquina

Mm

2100 '1600' 1950


Peso (aprox.)

KG

2650



La informatioN en esta página es sólo para referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
