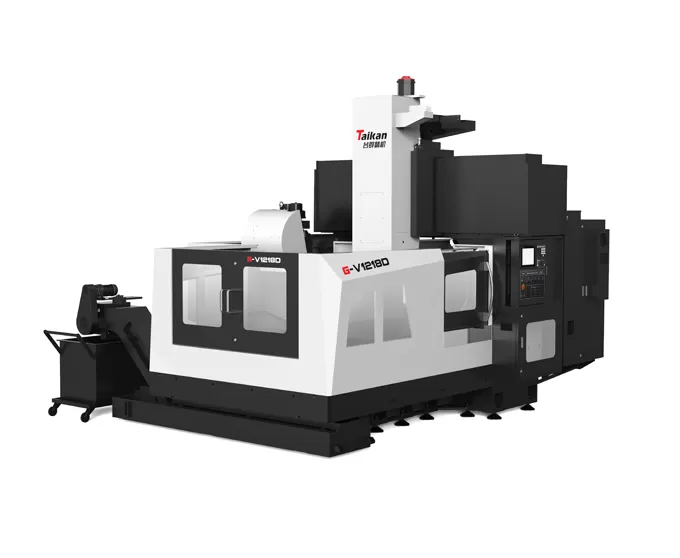

Name: G-V1218D de mecanizado de pórtico de husillo de accionamiento directo
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica G-V1218D centro de mecanizado de pórtico de eje de accionamiento directo

Estructura de la máquina

Diseño integrado: La máquina presenta una estructura tipo pórtico con una columna y una viga transversal integradas, lo que mejora la rigidez general.
Sistema de equilibrio Z-Axis: utiliza la presión de nitrógeno para contrarrestar el peso de la caja del husillo y el RAM, reduciendo la carga en el servomotor. Esto minimiza la vibración y la deformación, mejorando la precisión y estabilidad del mecanizado. Además, reduce el desgaste mecánico, extendiendo la vida útil de la máquina.

Sistema de movimiento de 3 ejes

Guía de 3 ejes: adopta un diseño de guía lineal de tipo rodillo, que proporciona una respuesta dinámica rápida y alta precisión, lo que garantiza un funcionamiento suave sin arrastrarse.
Sistema de impulsión: El servomotor se acopla directamente con un tornillo de bola de alta precisión, combinado con una estructura tensada fija en ambos extremos, logrando una alta precisión y estabilidad de la transmisión.

Husillo directamente acoplado de alta velocidad

Husillo de alta velocidad: Husillo de acoplamiento directo BT40 con una velocidad máxima de 12.000 r/min, que ofrece una excelente eficiencia de corte y rendimiento.
Prevenir refrigerante: el extremo delantero del eje cuenta con una estructura de sello de laberinto y un sistema de protección de cortina de aire, evitando efectivamente que el refrigerante ingrese a los cojinetes del eje, extendiendo la vida útil.
Control térmico: equipado con una función central de soplado de aire y un sistema de enfriamiento de circulación automática, reduciendo significativamente el aumento de temperatura y la deformación térmica, asegurando una alta precisión y estabilidad de mecanizado.

ATC

24-Revista de discos de herramientas

Husillo directamente acoplado de alta velocidad

Aplicación de G-V1218D centro de mecanizado de pórtico de eje de accionamiento directo

La serie de máquinas se utiliza principalmente para el mecanizado de alta velocidad y alta precisión de piezas en industrias como componentes automotrices, moldes, maquinaria de construcción, válvulas, tránsito ferroviario, energía, maquinaria agrícola, y maquinaria de minería de carbón.

G-V1218D de mecanizado de pórtico de husillo de accionamiento directo

Artículo			Unidad	G-V1218D	G-V1220D	G-V1225D	G-V1230D	G-V1630D	G-V1220D(BT50)
Viajes	Viaje del eje X		Mm	1800	2100	2600	3150	3150	2100
	Viaje del eje Y		Mm	1380 ( 50 Cambio de herramienta)	1500			1800	1500 ( 50 Cambio de herramienta)
	Eje Z de viaje		Mm	700					700
	Distancia desde el extremo del husillo hasta la mesa		Mm	150 ~ 850	195 ~ 895				100 ~ 800
	Anchura efectiva del pórtico		Mm	1350	1560			1800	1560
Mesa	Tamaño de la tabla (L× W)		Mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Carga máx.		KG	4000	4000	5000	6000	8000	4000
	Ranura en T (ancho × Pitch× Qty)		Mm	22 × 160 × 7	22 × 160 × 7			22 × 160 × 9	22 × 160 × 7
Husillo	Tipo de unidad		/	Conexión directa					Conexión directa
	Velocidad máx. del husillo		R/min	12000					8000(Opt.10000)
	Potencia del husillo (nominal/pico)		KW	11/15					15/18 5(Opt.11/15)
	Salida de par (nominal/pico)		N. M	52,5/95,5					143/236(Opt.52.5/95,5)
	Eje cónico		/	BBT40/BT40					BT50(Opt.BBT50)
ATC (Opt.)	Número de herramientas		T	24					Opt.24
	Herramienta máx. dia. (Completa/Adyacente)		Mm	De 80 a 150					Opt. A. er 110/er 200
	Longitud máx. de la herramienta		Mm	250					Opt.350
	Peso máx. de la herramienta		KG	7					Opt.18
Velocidad	Rango de velocidad de alimentación (corte)		M/min	10					10
	Travesía rápidaVelocidad (eje X/Y/Z)		M/min	20/20/16		16/16/12			16/16/12
Exactitud	Precisión de posicionamiento		Mm	0.015/0.012/0.012		0,02/0.015/0.012			0.015/0.012/0.012
	Repetibilidad		Mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Otros	Contrapeso del eje Z		/	Equilibrio de nitrógeno					Equilibrio de nitrógeno
	Sistema CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Suministro de aire	Flujo	L/min	280(ANR)					280(ANR)
		Presión	MPa	0,5 ~ 0,8					0,5 ~ 0,8
	Capacidad eléctrica total		KVA	40					40
	Capacidad del tanque de refrigerante		L	400					400
	Tamaño de la máquina	Longitud	Mm	5000	5100	6300	7800	7800	5100
		Anchura	Mm	4700	4900			5400	4800
		Altura	Mm	4400	4550			4550	4550
	Recinto de la máquina		-	Lámina de metal perimetral completa					Lámina de metal perimetral completa

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
