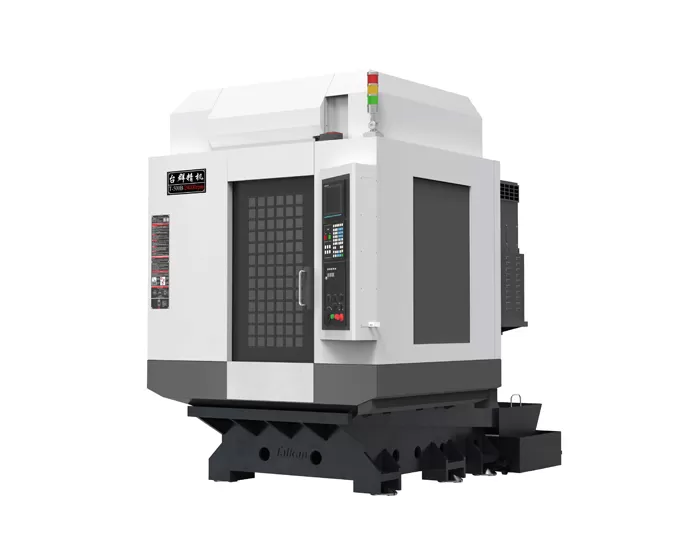

De alta velocidad, de alta eficiencia, de alta precisión

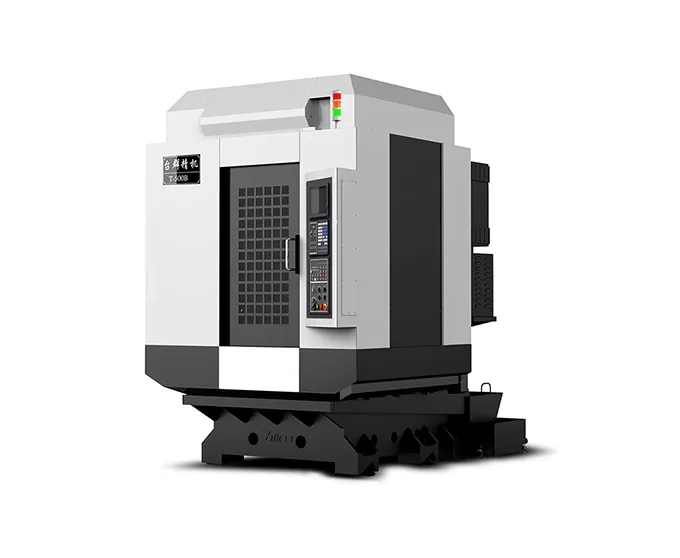

Estructura base
La estructura base está diseñada con análisis digital e ingeniería de precisión, con un tramo de gran tamaño con soporte de seis puntos, mejorando efectivamente la rigidez de la máquina y la resistencia a las vibraciones, asegurando una alta estabilidad y precisión durante el proceso de mecanizado.
Ejes X, Y, Z
Los tres ejes están equipados con tornillos de bola de precisión, y los rieles de guía utilizan guías lineales de alta precisión, lo que garantiza un funcionamiento suave y un posicionamiento preciso para una precisión y confiabilidad de mecanizado excepcionales.
Eje de accionamiento directo
El husillo cuenta con un sistema de transmisión de accionamiento directo, que reduce los errores en el roscado de alta velocidad y garantiza un excelente rendimiento con alta potencia de salida en el mecanizado de alta velocidad.
El husillo de alta velocidad responde rápidamente y está equipado con rodamientos de bolas de cerámica, lo que prolonga significativamente la vida útil del husillo.
El husillo de grado de precisión es estándar con una velocidad máxima de hasta 24.000 rpm, que satisface las demandas del mecanizado de alta precisión y alta velocidad.
Cambiador de herramientas servo de alta velocidad
El SISTEMA DE cambiador de herramientas PLC optimizado proporciona un proceso de cambio de herramienta rápido y estable, lo que reduce significativamente el tiempo de cambio de herramienta y el tiempo de no mecanizado, mejorando así la eficiencia general del mecanizado.
El eje Z está diseñado con optimización para mejorar la rigidez y mejorar significativamente la aceleración, reduciendo el tiempo de viaje inactivo y aumentando aún más la eficiencia del mecanizado y la capacidad de respuesta de la máquina.
Ampliamente utilizado en la industria 3C, piezas automotrices, procesamiento de moldes pequeños, dispositivos médicos y otras industrias para el mecanizado de piezas de placas pequeñas, piezas en forma de disco y carcasas.
Pieza DE TRABAJO Ejemplo 1
Pieza DE TRABAJO Ejemplo 2
Pieza DE TRABAJO Ejemplo 3
Pieza DE TRABAJO Ejemplo 4
Artículo | Unidad | T-500B | Palabras | ||
Viajes | Viaje de mesa (eje X) | Mm | 500 | ||
Viaje del sillín (eje Y) | Mm | 400 | |||
Cabecera de viaje (eje Z) | Mm | 320 | |||
Distancia desde la nariz del husillo hasta la superficie de la Mesa | Mm | 180-500 | |||
Distancia desde el centro del husillo hasta la superficie de la Guía de la columna | Mm | 445 | |||
Mesa | Tamaño DE LA MESA | Mm | 620*400 | ||
Carga máx. | KG | 250 | |||
Ranura en T (número de ranuras-ancho de ranura * espaciado) | Mm | 3-14x120 | |||
Husillo | Potencia del motor (tiempo nominal/corto) | KW | 3,7/5,5 | ||
Par motor (nominal/corto tiempo) | N. M | 14,1/21 | |||
Velocidad del motor del husillo | RPM | 20-24000 | |||
Eje cónico | / | BT30 | |||
Velocidad | Rango de velocidad de alimentación de corte | Mm/min | 1-15000 | ||
Velocidad de desplazamiento rápido del eje X/Y/Z | M/min | 48/48/48 | |||
Exactitud | Precisión de posicionamiento (X/Y/Z) | Mm | 0.006 | 18400,4 GB/T (Viaje completo) | |
Repetibilidad (X/Y/Z) | Mm | 0.004 | |||
Revista de herramientas | Capacidad de almacenamiento de la herramienta | Piezas | 21 | ||
Peso máx. de la herramienta | KG | 3 | |||
Longitud máx. de la herramienta | Mm | 300 | |||
Diámetro máx. de la herramienta (vacío completo/adyacente) | Mm | Rencit 60/rencil 80 | |||
Otros | Sistema CNC | Mitsubishi M80VA | |||
Fuente de aire | Flujo | L/min | ≥ 200(ANR) | ||
Presión de aire | MPa | 0,6-0,8 | |||
Capacidad del equipo | KVA | 15 | |||
Capacidad máx. del tanque de refrigerante | L | 145 | |||
Tamaño de la máquina | Mm | 1690*2660*2320 | Correspondiente al eje X * Y * Z | ||
Peso (aprox.) | KG | 3100 |
La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
