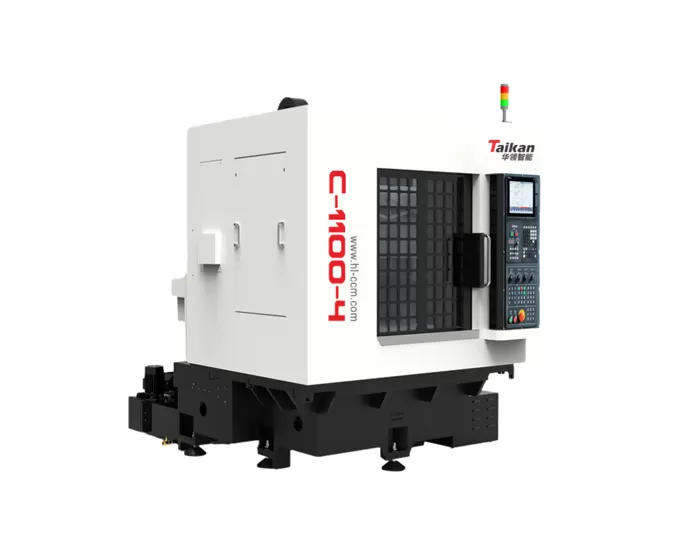

C-1100-2/3/4 Multi-Head Centro de grabado de precisión de alta velocidad

Banco de trabajo

Tamaño de la tabla (mm)

1100*500

Distancia de la Mesa a la nariz del husillo (mm)

180 ~ 330/380

Peso máximo de carga (Kg)

Viaje

X-dirección de viaje (mm)

280

Viaje en dirección Y (mm)

500

Viaje Z (mm)

150 o 200

Husillo

Potencia del husillo (Kw)

6,0/7,5

Velocidad máxima del husillo (RPM)

36000/30 000

Diámetro del husillo (mm)

Φ 100/120

Método de cambio de herramienta de husillo

Cambiador de herramientas neumáticas

Forma de vástago

ISO 25/BT30

Tasa de alimentación

Velocidad máxima de alimentación en seco (m/min)

18

Velocidad máxima de alimentación de corte (m/min)

10

Precisión de la máquina herramienta

Precisión de posicionamiento: X/Y/Z (mm)

0.005

Precisión de posicionamiento repetido: X/Y/Z (mm)

0.004

Revista de herramientas

Capacidad de la revista de herramientas

16T * 4/21T * 4

Formulario de revista de herramienta

Cadena servo herramienta revista

Fuente de alimentación

Presión de aire (Mpa)

≥ 0,6

Demanda de electricidad (Kw)

32

Otros parámetros

Dimensiones (delantero y trasero *
Izquierda y derecha * arriba y abajo mm)

Peso (peso aproximado: Kg)

4000

Si desea configurar la red
Funciones de transmisión y monitoreo

Tener

Si desea configurar el fijador de herramientas

Tener
