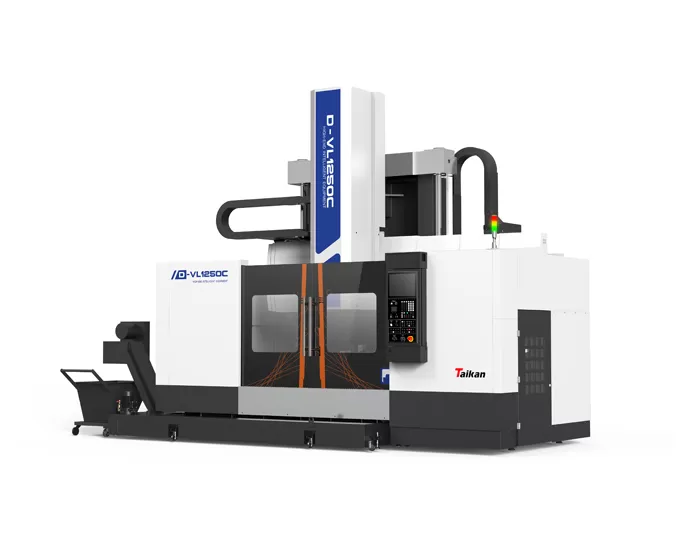

Name: Torno vertical CNC de alta precisión D-VL1250C/D-VL1250CM
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del torno vertical CNC de alta precisión D-VL1250C/D-VL1250CM

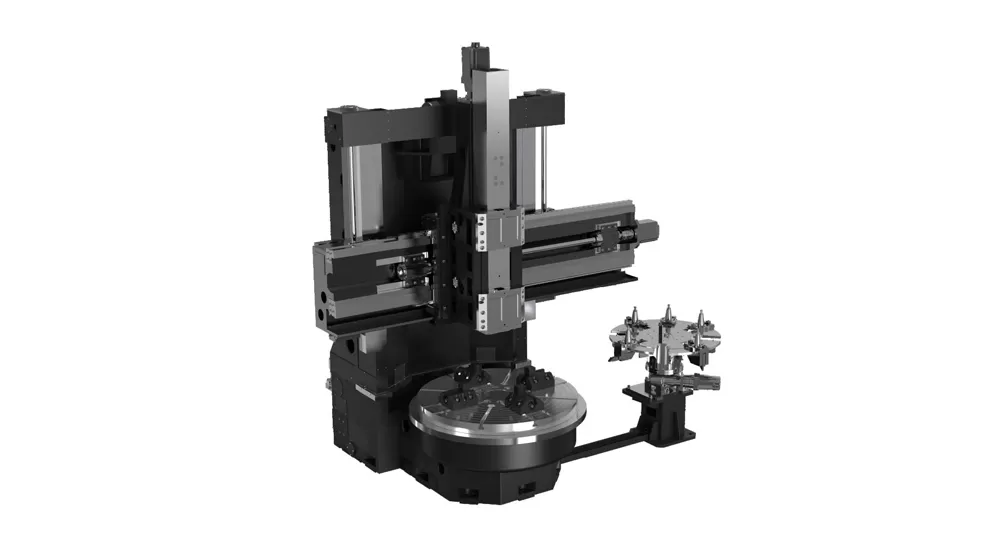

Estructura de la máquina

La máquina presenta una estructura térmicamente simétrica de tipo cama, con componentes principales hechos de hierro fundido de alta resistencia para garantizar la estabilidad y la rigidez.
El puente es Verticalmente ajustable para acomodar partes de diferentes alturas, lo que garantiza una rigidez óptima para cada tarea de mecanizado.
El movimiento utiliza un sistema de posicionamiento por etapas para mantener la precisión, con un cargador de herramientas montado en el piso para mejorar la eficiencia.

Puente del eje X

El diseño de sección transversal grande mejora la resistencia a la flexión y torsión, asegurando un rendimiento de corte estable.
El sistema combinado de guía de rodillo y deslizamiento proporciona baja fricción y excelente amortiguación de vibraciones, manteniendo la precisión y la estabilidad a largo plazo.

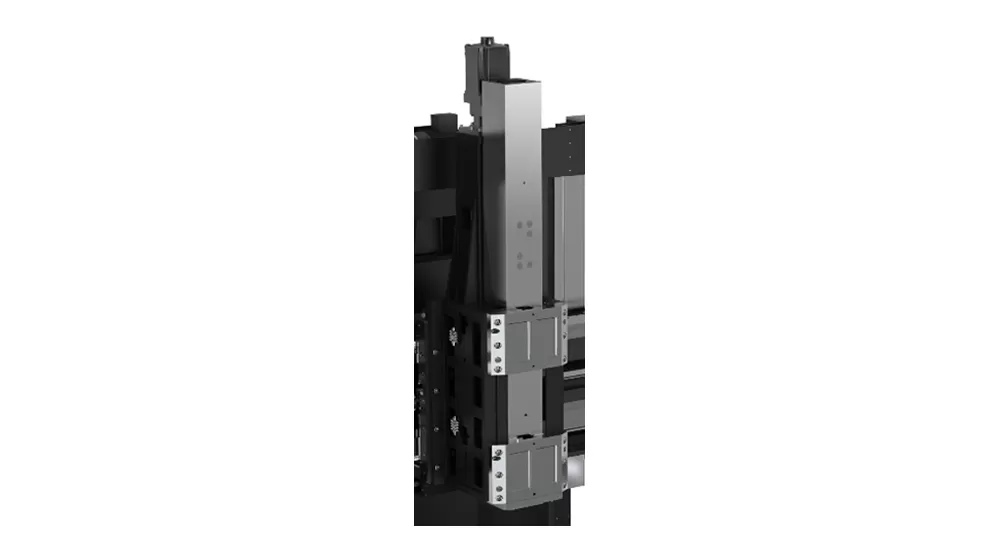

Eje Z Ram

El pistón de acero cuadrado de gran sección está hecho de acero forjado de aleación de alta calidad, lo que garantiza una alta rigidez y precisión para el corte pesado.
La guía de acero de aleación envolvente de cuatro lados con revestimiento de plástico ofrece una excelente absorción de vibraciones, ideal para aplicaciones de corte potentes.
Equipado con un husillo de torreta de estilo BT interno para la extracción y liberación automática de herramientas.

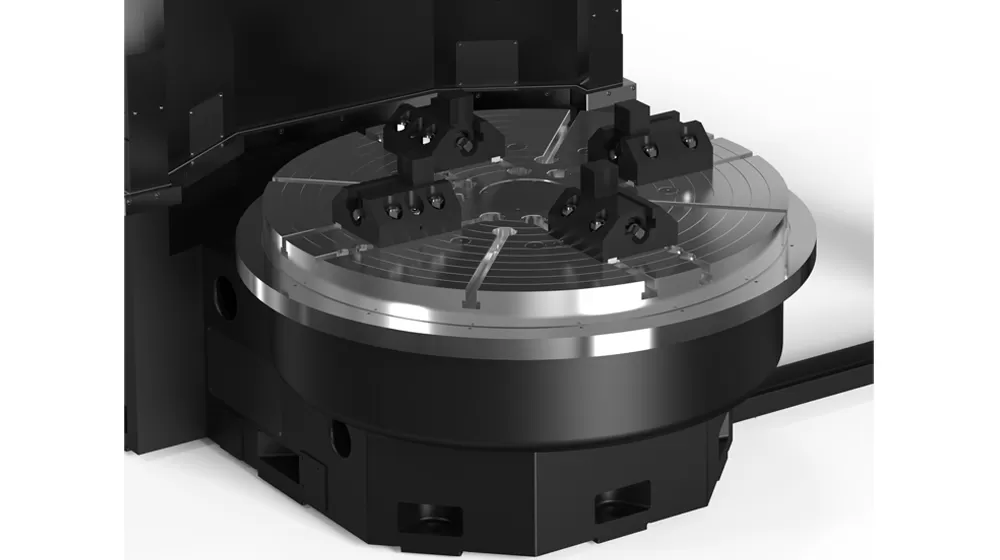

Mesa y husillo

La dirección axial utiliza rodamientos de bolas de empuje de alta precisión con precarga para garantizar la precisión y extender la vida útil de la mesa de trabajo.
La dirección radial utiliza rodamientos de rodillos cilíndricos de doble fila de alta precisión para una mejor precisión.
El engranaje de transmisión y los cojinetes de la mesa están lubricados por un sistema de enfriamiento, lo que reduce el aumento de temperatura y minimiza la deformación térmica.
El motor principal es una unidad de alto par, equipada con un reductor de engranajes para proporcionar un amplio rango de velocidad del husillo y apoyar el corte de alta resistencia.
Se instala un codificador en la base de la mesa de trabajo para permitir una velocidad de superficie constante durante el corte.

Aplicación de D-VL1250C/D-VL1250CM torno vertical CNC de alta precisión

Es ampliamente utilizado en la fabricación de piezas de automóviles, como cubos, discos de freno, ruedas, cubos de freno, reductores y más. Es particularmente adecuado para procesar componentes complejos como discos, conchas y partes de eje corto que se utilizan en rodamientos, energía y otras industrias. Las máquinas herramientas ofrecen alta precisión, eficiencia y calidad.

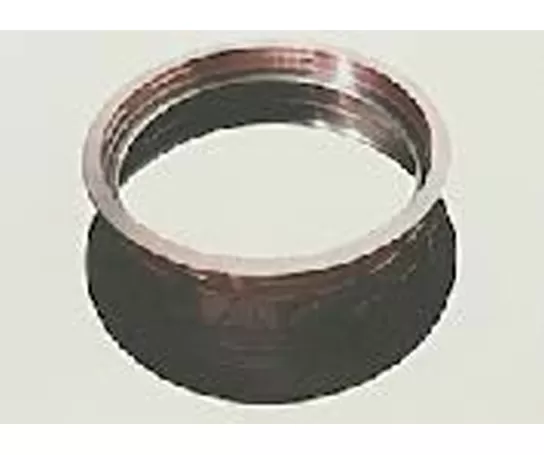

Pieza DE TRABAJO Ejemplo 1

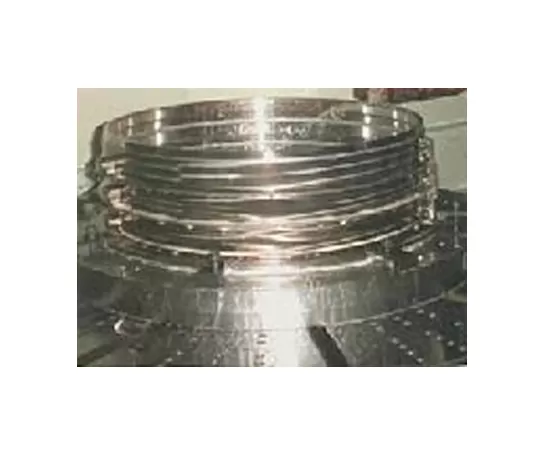

Pieza DE TRABAJO Ejemplo 2

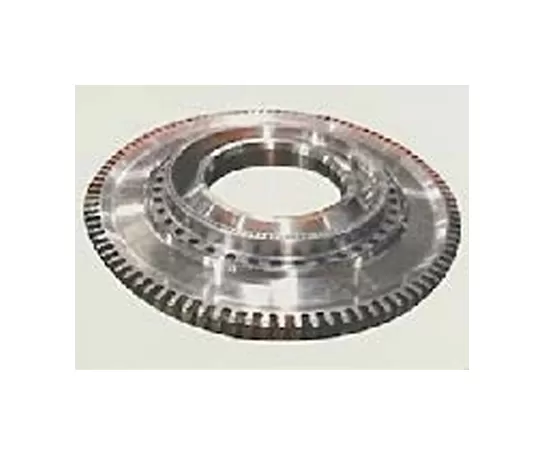

Pieza DE TRABAJO Ejemplo 3

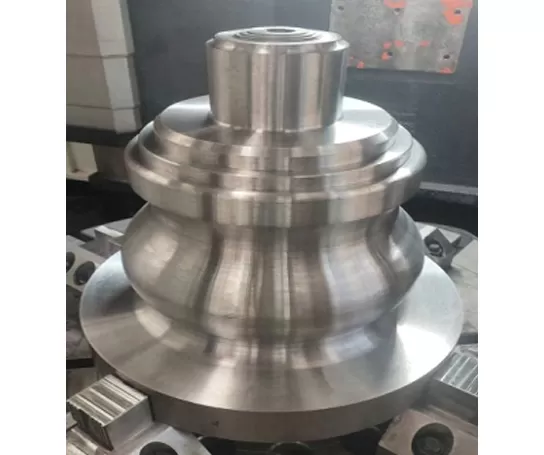

Pieza DE TRABAJO Ejemplo 4

Especificaciones de D-VL1250C/D-VL1250CM torno vertical CNC de alta precisión

Artículo		Unidad	D-VL1250C	D-VL1250CM
Rango de procesamiento	Max diámetro de giro	Mm	1250
	Altura máxima de la pieza de trabajo	Mm	1000
	Max Peso de la pieza de trabajo	KG	5000
Husillo	Diámetro de la tabla	Mm	1100
	Rango de velocidad del husillo	R/min	3,15 ~ 400
	Alimentación de fresado y rango de indexación	R/min	/	0,04 ~ 2
	Par de mesa máximo	KN · m	8	20
	Potencia del motor principal	KW	S1 = 31,S2 = 37	S1 = 31,S2 = 37 (dos conjuntos)
Torreta	Tipo de torreta de herramienta	/	Centro de giro	Centro de fresado de torneado
	Sillín de sección transversal	Mm	220 × 220	280 × 280
	Posiciones de herramienta	/	8 o 12	8 o 12
	Tamaño del soporte de herramienta de giro de diámetro exterior	Mm	32 × 32	40 × 40
	Interfaz de salida del centro de torneado	/	BT50	BT50
Alimentación	Tipo de guía de alimentación del eje X	/	Guía de la caja/Guía lineal
	Tipo de guía de alimentación del eje Z	/	Guía de la Caja
	X, Rango de alimentación de corte del eje Z	Mm/min	1000
	X, eje Z herramienta torreta rápida	M/min	12/10
	Viaje horizontal del eje X	Mm	-50 ~ 850
	Viaje vertical del eje Z	Mm	1000
	X, eje Z Motor de alimentación de par	Nm	37/25
Crossbeam	Viaje vertical Crossbeam	Mm	600
	Paso de indexación crossbeam	Mm	200
	Pasos de indexación crossbeam	/	4
Eje de fresado	Potencia del motor del husillo de fresado	KW	/	S1 = 31,S2 = 37
	Velocidad del eje de fresado	R/min	/	10 ~ 2000
	Agujero de fresado	/	/	BT50
	Par máx. de fresado	N · m	/	1200
Exactitud	Precisión de posicionamiento (X/Z)	Mm	0,02
Exactitud	Repetibilidad (X/Z)	Mm	0,01
Otros	Sistema CNC	/	Siemens
	Potencia total de la máquina	KVA	75	85
	Capacidad del tanque de refrigerante	L	600
	Huella de la máquina (L× W)	Mm	5550 × 3750
	Altura de la máquina	Mm	4650	6450
	Peso de la máquina (aprox.)	T	21	25

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
