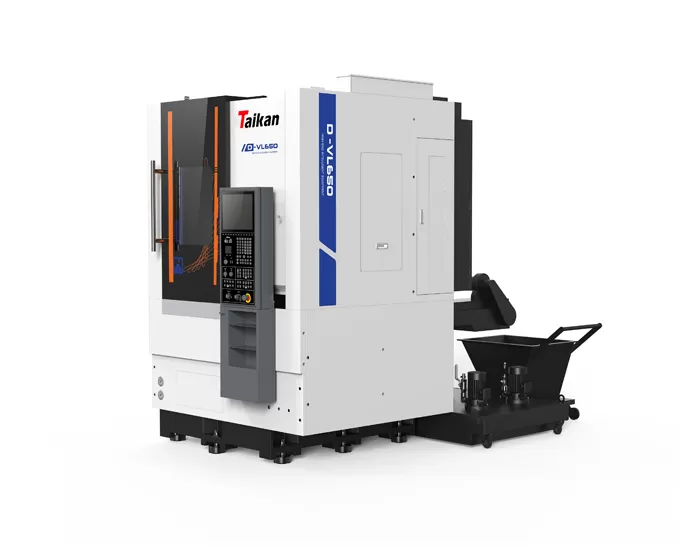

Torno vertical CNC de alta precisión D-VL650/D-VL650M

Rango de mecanizado

Diámetro Max Swing

Mm

800

Diámetro máximo de giro sobre el carro

Mm

650

Altura máxima de la pieza de trabajo

Mm

600

Max Peso de la pieza de trabajo

KG

1200

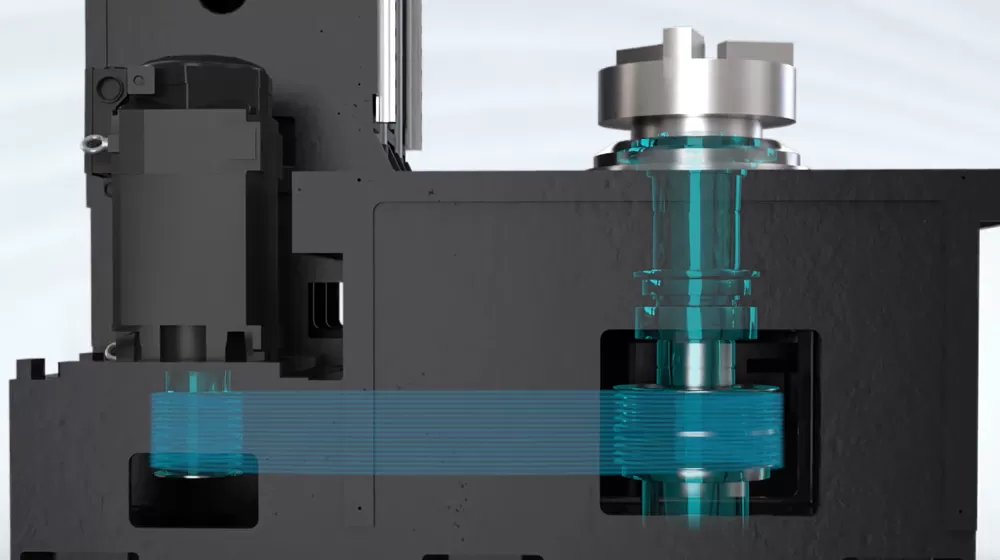

Husillo

Diámetro de Chuck

Pulgadas

15 ″ (Chuck hidráulico)

Rango de velocidad del husillo

R/min

50 ~ 2000

Par de husillo máximo

Nm

1100

Tipo de Nariz de husillo

/

A2-11

Diámetro del cojinete de centrado del husillo

Mm

160

Potencia del motor principal (S1/S2)

KW

S1 = 16,S2 = 24

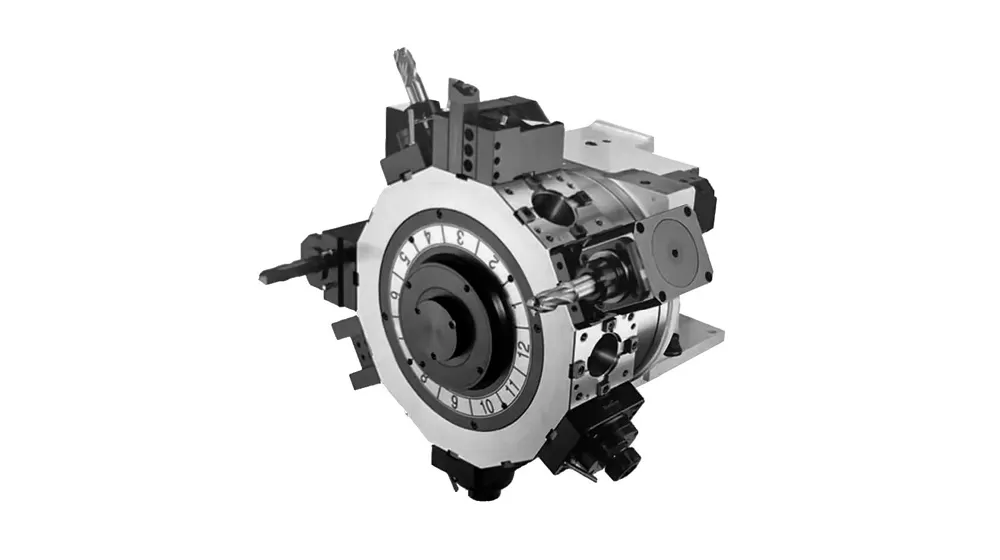

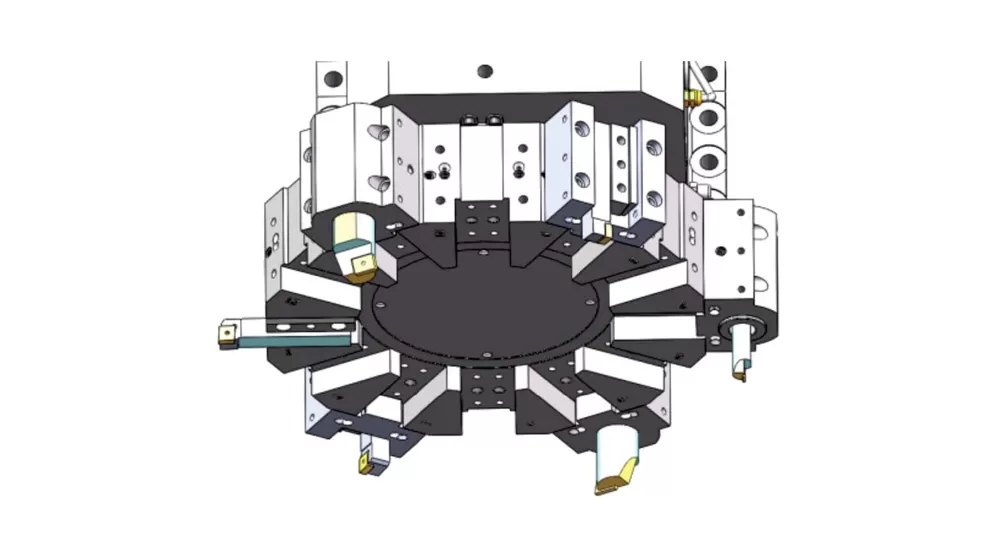

Poste de herramienta

Tipo de torreta

/

Horizontal (opcional vertical)

Horizontal

Número de posiciones

/

8(6)

12

Tipo de unidad

/

Hidráulica

Servo

Diámetro exterior del soporte de la herramienta de corte

Mm

32 × 32

Diámetro del soporte de la herramienta del agujero interior

Mm

50

Alimentación

Tipo de guía de alimentación del eje X/Z

/

Guía lineal

Velocidad de alimentación del eje X/Z

Mm/min

0,1 ~ 1000

Velocidad rápida de recorrido del eje X/Z

M/min

20/16

Viaje horizontal X-Axis

Mm

-20 ~ 390

Viaje vertical del eje Z

Mm

620

Par de motor de alimentación del eje X/Z

Nm

22/30

Capacidad de mecanizado

Potencia del motor

KW/Nm

/

5,5/48

Max capacidad de perforación

Mm

/

Ox25 × 0,25

Max capacidad de golpeteo

Mm

/

M18 × 2,5/M27 × 2

Capacidad máxima de ranurado

Mm

/

O.30 × 20 × 40

Exactitud

Precisión de posicionamiento (eje X)

Mm

0,01

Precisión de posicionamiento (eje Z)

Mm

0,01

Precisión de posicionamiento (eje C)

"

/

51

Mm

0.006

Repetibilidad (eje Z)

Mm

0.006

Repetibilidad (eje C)

"

/

20

Otros

Sistema CNC

/

Siemens

Capacidad total de la fuente de alimentación

KVA

50

55

Capacidad del tanque de refrigerante

L

360

Huella (longitud × anchura)

Mm

2250 × 3150

Altura de la máquina

Mm

3550

Peso de la máquina (aprox.)

T

8,5

9
