Taikan CNC: Centro de mecanizado de doble columna serie G-V Fabricante y proveedor

Tipos de guías lineales de 3 ejes de la serie G-V

G-V1218D de mecanizado de pórtico de husillo de accionamiento directo

G-V1220A/B/C 3 ejes guías lineales pórtico centro de mecanizado

G-V1630 A/B/C 3 ejes guías lineales centro de mecanizado de pórtico

G-V1530A/B/C/Z 3 ejes guías lineales centro de mecanizado de pórtico

G-V2030 A/B/C/Z Guías lineales de 3 ejes Centro de mecanizado de pórtico

G-V2530 A/B/C/Z Guías lineales de 3 ejes Centro de mecanizado de pórtico

G-V3040 A/B/C/Z Guías lineales de 3 ejes Centro de mecanizado de pórtico

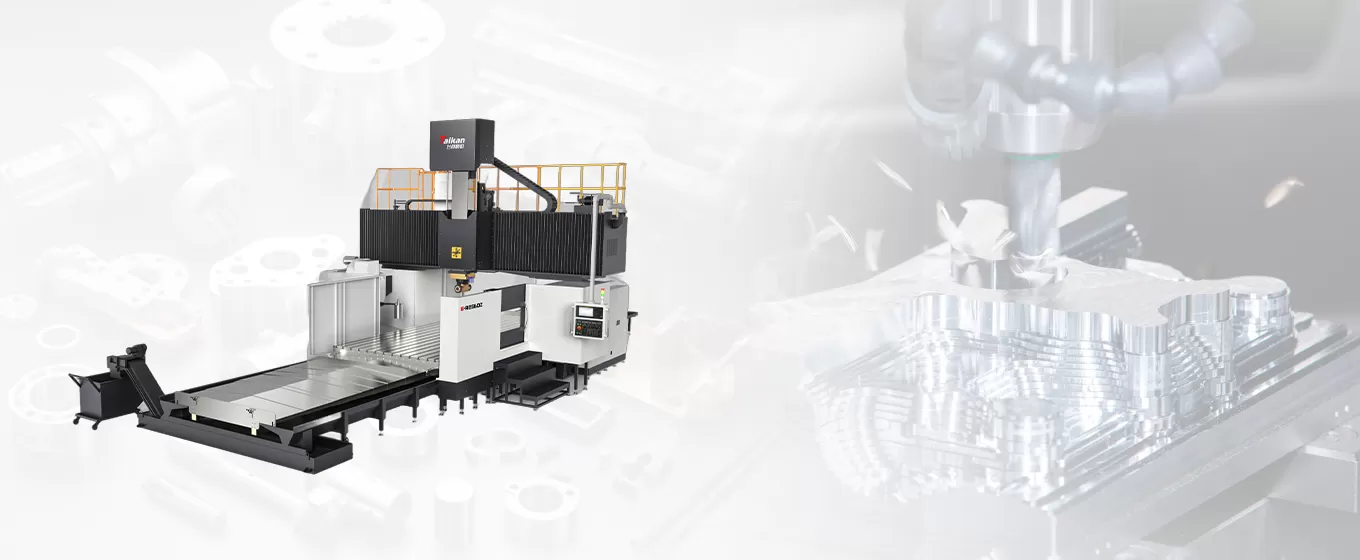

Ventajas de las guías lineales de 3 ejes de la serie G-V

Diseño de mesa de trabajo móvil con columna fija y viga transversal; Los ejes X, Y y Z utilizan guías lineales. Opcionalmente, el eje Z puede equiparse con una guía de caja de ariete de tipo T.
Incluidos los modelos de husillo de transmisión directa, los modelos de husillo accionado por correa y los modelos de husillo impulsado por engranajes.

Serie G-V

Artículo	Unidad	G-V1220D/V1225D/V1230D	G-V1630D	G-V1018A	G-V1220A/V1225A/V1230A
Viaje del eje X	Mm	2.100/2.600/3.150	3.150	1.800	21,00/2600/3200
Viaje del eje Y	Mm	1.525	1.800	1.200	1.525
Eje Z de viaje	Mm	700	700	800	800
Anchura efectiva de la puerta	Mm	1.560	1.800	1,1,60	1.560
Anchura de la mesa de trabajo	Mm	1.250	1.800	1.000	1.250
Longitud de la mesa de trabajo	Mm	2.000/2.500/3.000	3.000	1.800	2.000/2.500/3.000
Especificaciones del portaherramientas	/	BBT40/BT40	BBT40/BT40	BT50	BT50
Velocidad máx. del husillo	R/min	12.000 (acoplamiento directo)	12.000 (acoplamiento directo)	6.000	6.000
Potencia del motor del husillo	KW	11/15	11/15	15/18 5	15/18 5
Par de salida del husillo	N. M	52/95	52/95	191/315	191/315

Artículo	Unidad	G-V1520B/V1530B/V1540B	G-V2030B/V2040B/V2050B	G-V2540B/V2050B/V2560	G-V3050B/V3060B/V3080B
Viaje del eje X	Mm	2.200/3.200/4.200	3.200/4.200/5.200	4.200/5.200/6.200	5.200/6.200/8.400
Viaje del eje Y	Mm	2.200	2.700	3.200	3.700
Eje Z de viaje	Mm	1.000	1.000	1.000	1.000
Anchura efectiva de la puerta	Mm	1.950	2.450	2.950	3.450
Anchura de la mesa de trabajo	Mm	1.500	2.000	2.500	3.000
Longitud de la mesa de trabajo	Mm	2.000/3.000/4.000	3.000/4.000/5.000	4.000/5.000/6.000	5.000/6.000/8.000
Especificaciones del portaherramientas	/	BT50	BT50	BT50	BT50
Velocidad máx. del husillo	R/min	6.000	6.000	6.000	6.000
Potencia del motor del husillo	KW	15/18 5	22/35	22/35	22/35
Par de salida del husillo	N. M	807/1,331	790/1,258	790/1,258	790/1,258
