G-VU1530 centro de mecanizado pórtico de 5 ejes

Contacto

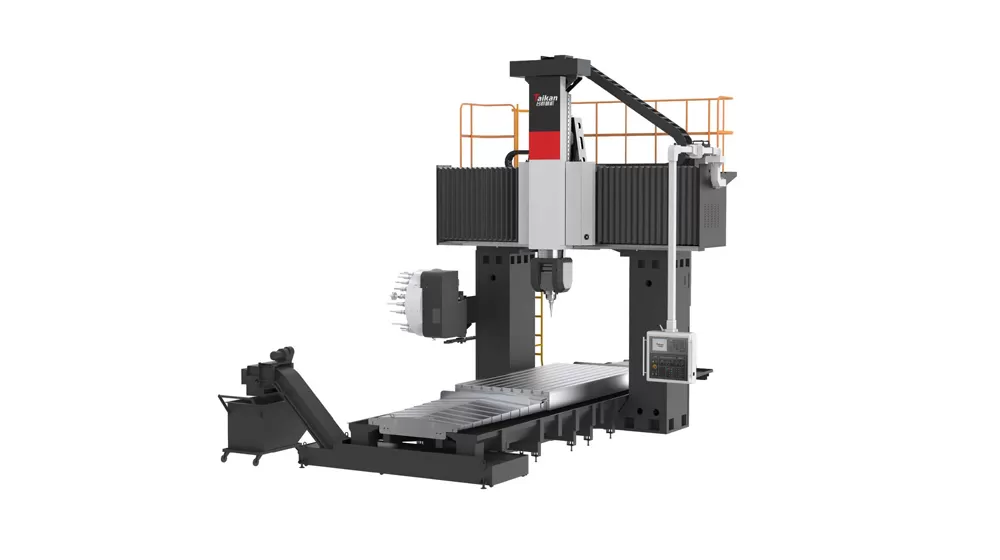

Configuración de pórtico

La máquina adopta una estructura fija de pórtico con configuración de movimiento de mesa, proporcionando una estabilidad óptima para operaciones de corte eficientes.

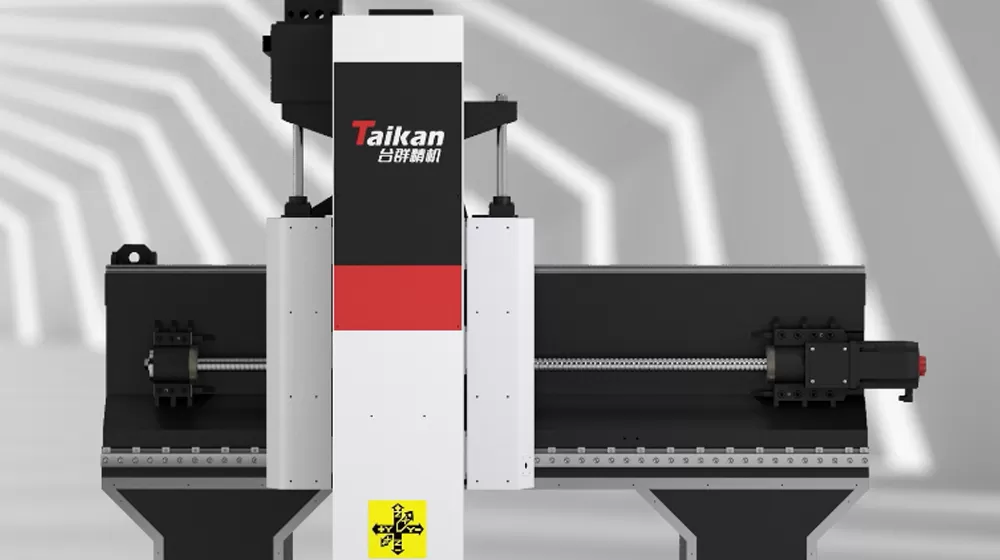

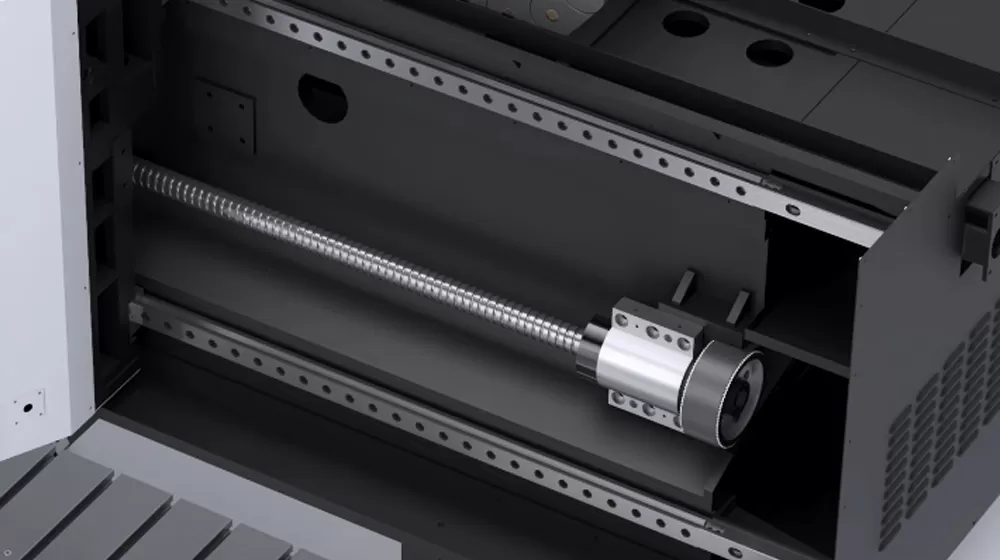

Rieles guía escalonados

Los rieles de guía de viga están dispuestos en un diseño escalonado, aumentando el tramo del riel de guía y mejorando la capacidad de carga, asegurando un buen rendimiento de soporte de carga y un corte estable durante el mecanizado.


Equilibrio de nitrógeno

El eje Z utiliza un cilindro de equilibrio de nitrógeno para equilibrar el peso del ariete.

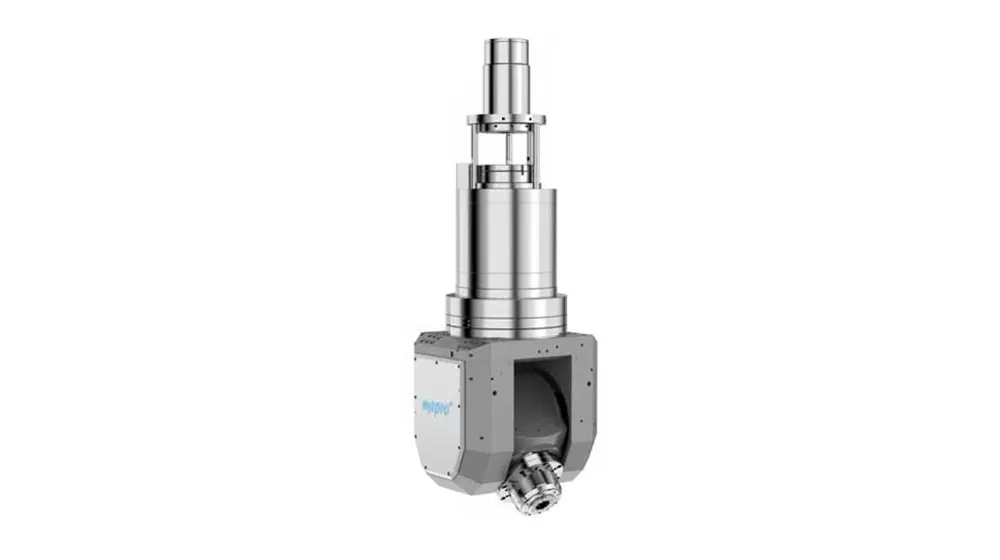

Unidad de husillo

  • La Unidad de husillo utiliza un cabezal de fresado de doble giro A/C vinculado a 5 ejes Zhongke Ibeg T70.5, que puede lograr un mecanizado de 5 ejes de superficies complejas.

  • Con codificadores de alta precisión y un sistema de sujeción hidráulico, los ejes A y C se pueden sujetar en cualquier ángulo dentro de su rango de operación (eje C ± 360 °, eje A ± 110 °).

  • Husillo motorizado estándar de 18000rpm, capaz de cortar de alta precisión, rápido y continuo.


Configuración de pórtico Rieles guía escalonados Equilibrio de nitrógeno Unidad de husillo

Se utiliza principalmente para el mecanizado de piezas complejas, aluminio y sus aleaciones, así como materiales difíciles de mecanizar. Es capaz de un mecanizado de alta precisión y alta eficiencia de superficies espaciales complejas.

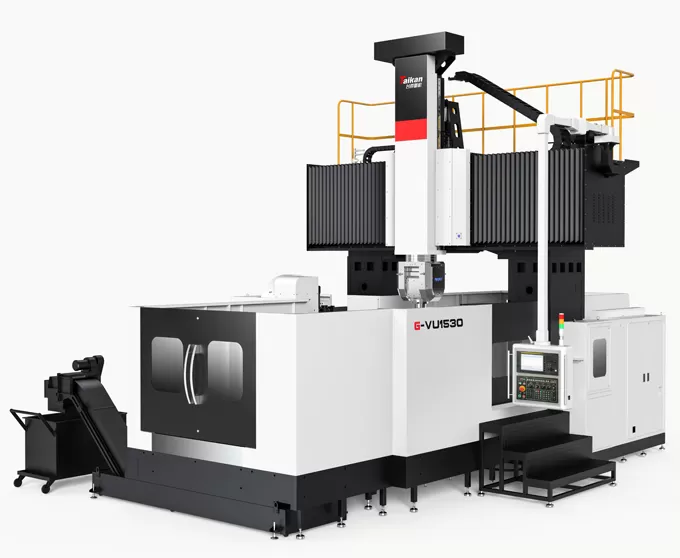

Centro de mecanizado pórtico de 5 ejes

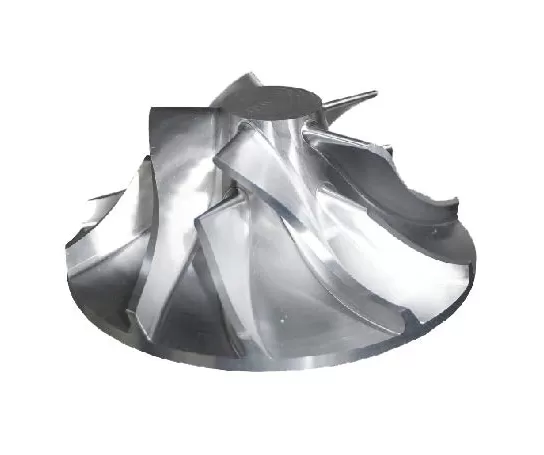

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado tipo pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 2

Máquina CNC de pórtico de 5 ejes

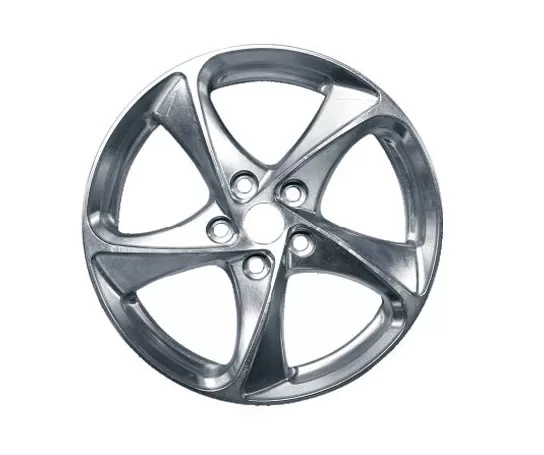

Pieza DE TRABAJO Ejemplo 3

Centro de mecanizado pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado tipo pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 2

Máquina CNC de pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 3

Centro de mecanizado pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado tipo pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 2

Máquina CNC de pórtico de 5 ejes

Pieza DE TRABAJO Ejemplo 3

Especificaciones de G-VU1530 centro de mecanizado de pórtico de 5 ejes

Artículo

Unidad

G-VU1530

Palabras

Viajes

Viaje de mesa (eje X)

Mm

3200


Sillín de viaje (eje Y)

Mm

2700


Ram de viaje (eje Z)

Mm

1000


Distancia de la nariz del husillo a la Mesa

Mm

100 ~ 1100


Voladizo del husillo

Mm

329,2


Anchura efectiva del pórtico

Mm

2450


Mesa

Tamaño DE LA MESA

Mm

1500*3000


Carga máx.

KG

10000


Ranura en T

Mm

28


Husillo

Potencia del husillo

KW

30


Velocidad máx.

R/min

18000


Salida de par

Nm

72Nm-S1, 85Nm-S6


Eje cónico


HSK-A63


Ángulo de oscilación del eje A


± 110 °


Rotación del eje C


± 360 °


A/C-eje máx. velocidad

RPM

60


Velocidad

Rango de velocidad de alimentación (corte)

Mm/min

10000/10000/10000


Velocidad de desplazamiento rápido (eje X/Y/Z)

Mm/min

15000/15000/15000


Exactitud

Precisión de posicionamiento (con escala)

Mm

0.023/0.021/0.014

Escala lineal estándar de Fagor

Repetibilidad (con escala)

Mm

0.015/0.013/0.011

Escala lineal estándar de Fagor

Precisión de posicionamiento del eje A


8 ″(VD13441)


Repetibilidad del eje A


4 ″(VD13441)


Precisión de posicionamiento del eje C


8 ″(VD13441)


Repetibilidad del eje C


4 ″(VD13441)


Otros

Contrapeso del eje Z


Balanc de nitrógeno hidráulicoE

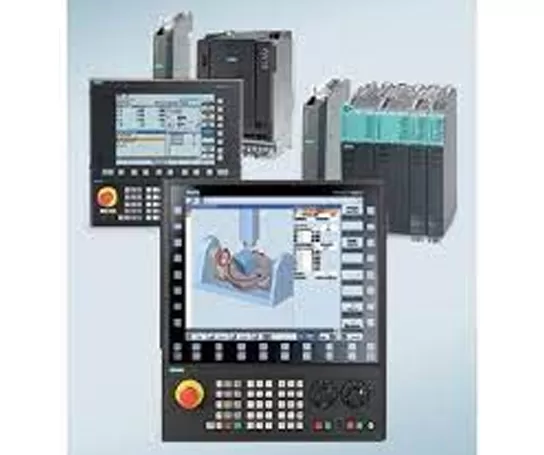

Sistema CNC


SIEMENS UNO

Control simultáneo de 5 ejes

Suministro de aire

Flujo

L/min

500


Presión

MPa

0,6 ~ 0,8


Capacidad del tanque de refrigerante

L

750


Tamaño de la máquina (L× W× H)

Mm

7800*6100*6000


Recinto de la máquina

Conjunto

Lámina de metal perimetral completa

Sin cubierta superior
