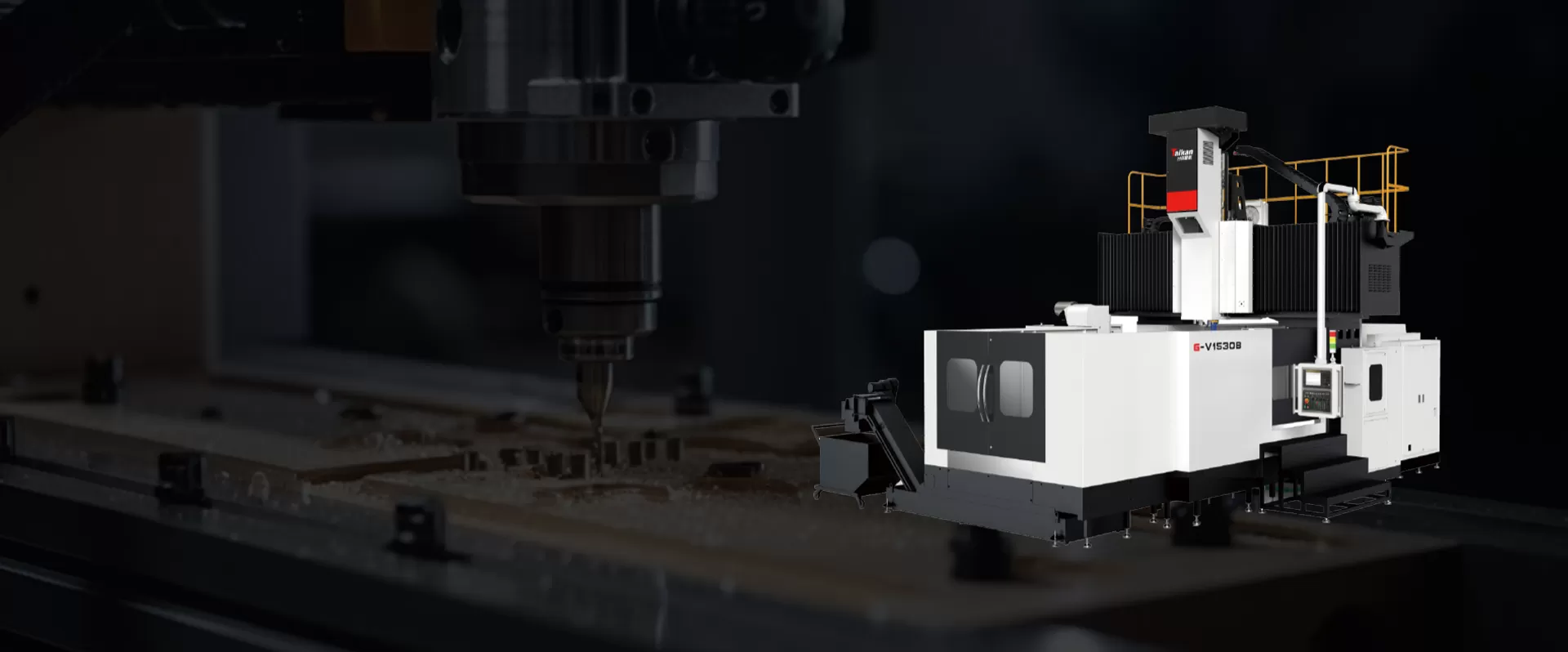

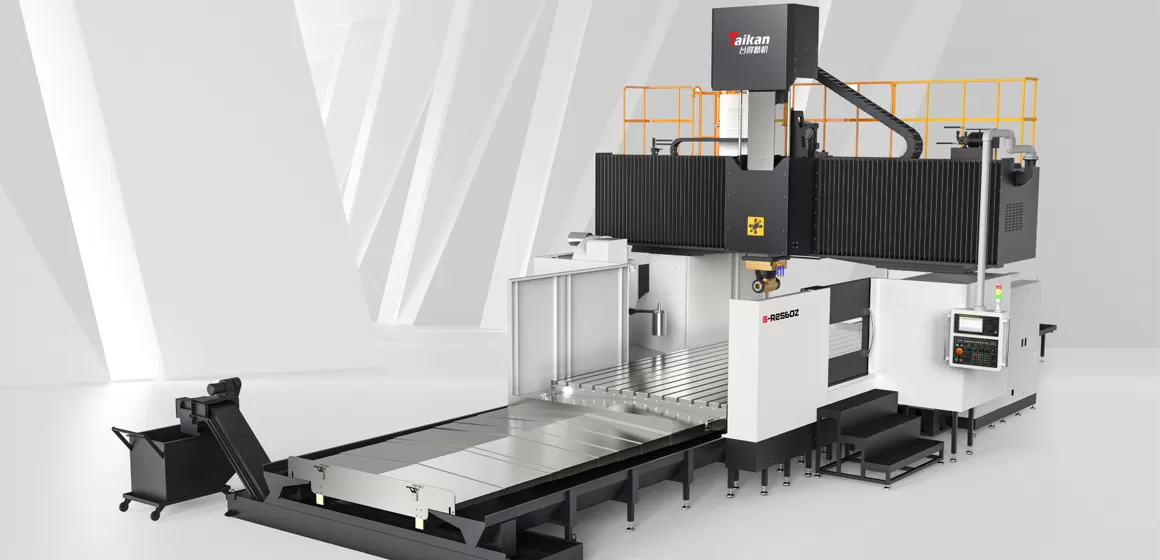

Centro de mecanizado pórtico

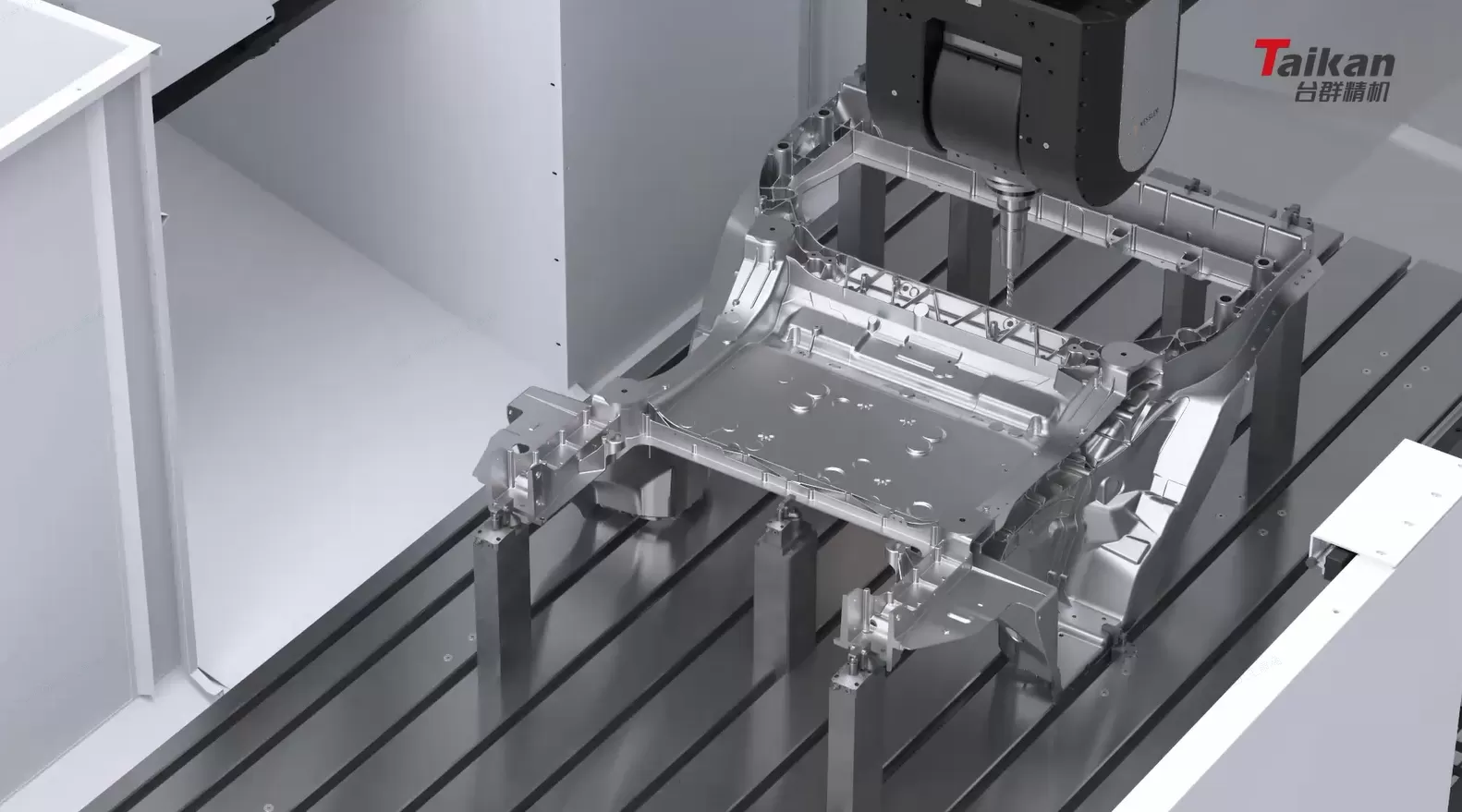

Para garantizar la mayor estabilidad y rigidez para diferentes aplicaciones de mecanizado, TAIKAN proporciona cuatro tipos de diseños estructurales:

• Estructura de pórtico de viga fija: La viga permanece estacionaria, ideal para un corte de alta precisión y resistente.

• Estructura de pórtico de columna móvil: el husillo se mueve a lo largo del eje X, adecuado para el mecanizado de largo recorrido de grandes piezas de trabajo.

• Columna móvil y estructura de pórtico de viga móvil: la combinación de columna móvil y viga móvil proporciona una mayor flexibilidad para el mecanizado a gran escala.

• Estructura de pórtico tipo puente: un marco de estilo puente altamente rígido que garantiza un alto rendimiento dinámico para un mecanizado complejo de cinco ejes.

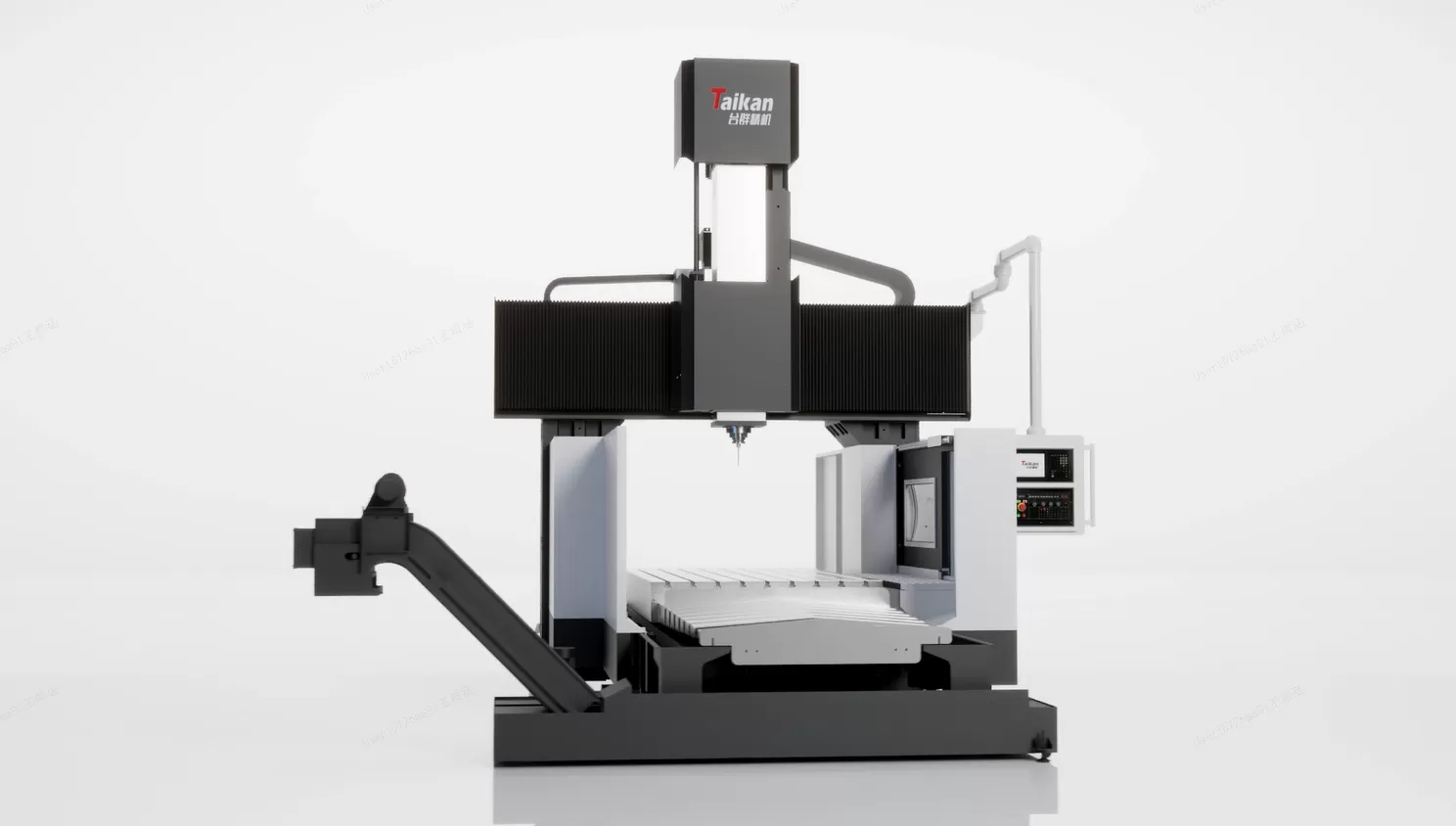

TAIKAN ofrece tres métodos de transmisión de Alimentación para garantizar una alta precisión y eficiencia energética en diferentes condiciones de mecanizado:

• Direct Drive-El motor de accionamiento directo se conecta directamente al tornillo de bola, reduciendo la pérdida de transmisión y mejorando la respuesta dinámica, ideal para el mecanizado de precisión.

• Transmisión por Correa: La correa síncrona impulsa el tornillo de bola, lo que garantiza un funcionamiento suave para varias aplicaciones de mecanizado generales.

• Gearbox Drive: un sistema de reducción de engranajes proporciona una alta potencia de par, perfecto para el corte de alta resistencia y el mecanizado de piezas de trabajo grandes.

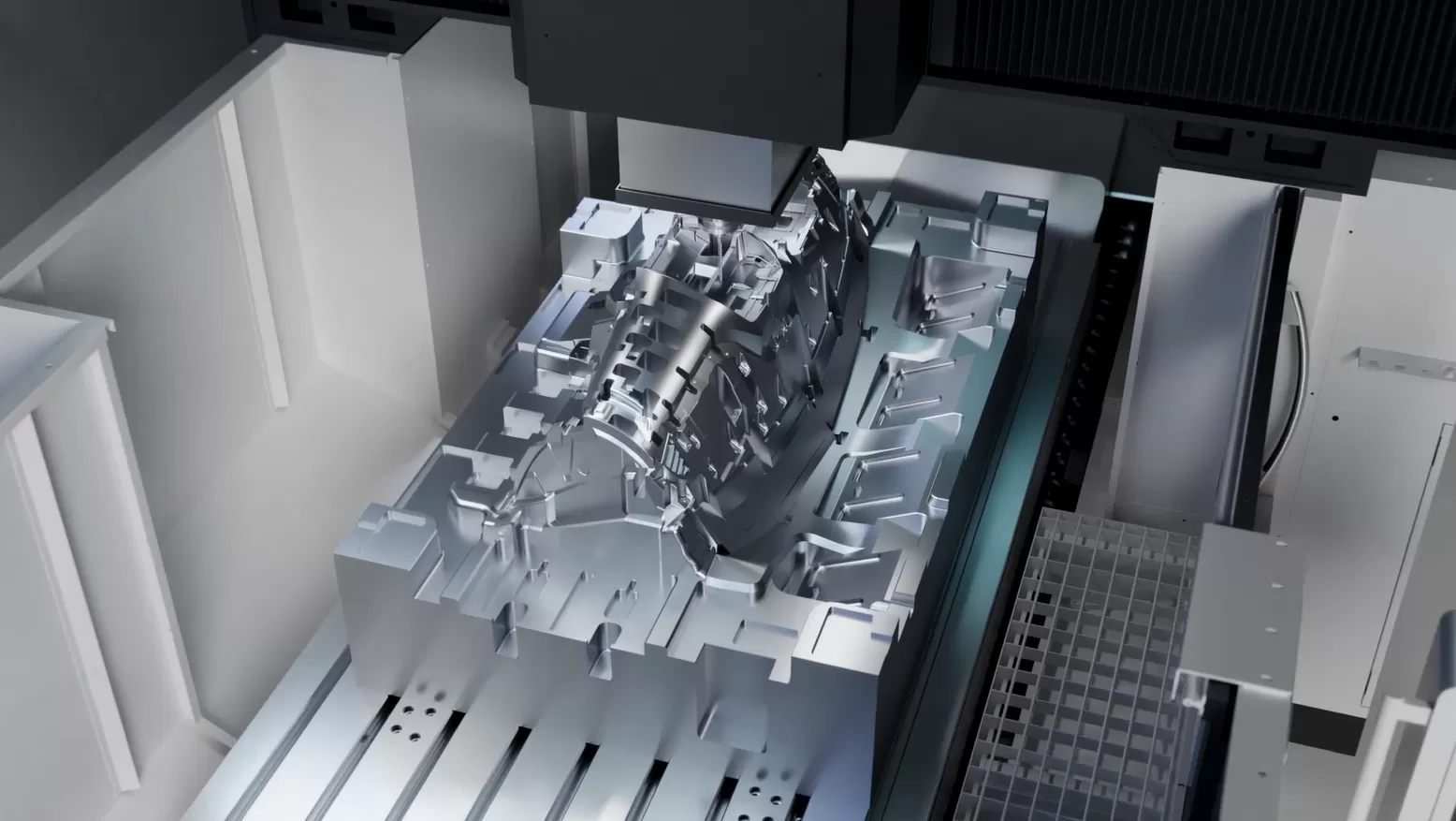

El eje Z (cabezal de husillo) está disponible en tres configuraciones para adaptarse a los diferentes requisitos de mecanizado:

• Carril lineal: garantiza un movimiento suave, adecuado para el mecanizado de moldes de precisión de alta velocidad.

• Carril duro tipo T: mejora la rigidez y la estabilidad del eje Z, ideal para el corte resistente.

• Box Way Hard Rail: mejora la resistencia a las vibraciones y la capacidad de carga, lo que lo hace ideal para el mecanizado de grandes piezas de trabajo con altos requisitos de rigidez.

Además, todas las configuraciones del eje Z están equipadas con un sistema de equilibrio de nitrógeno, lo que reduce efectivamente el peso del husillo, aumenta la vida útil del servo sistema y mejora la precisión del mecanizado.

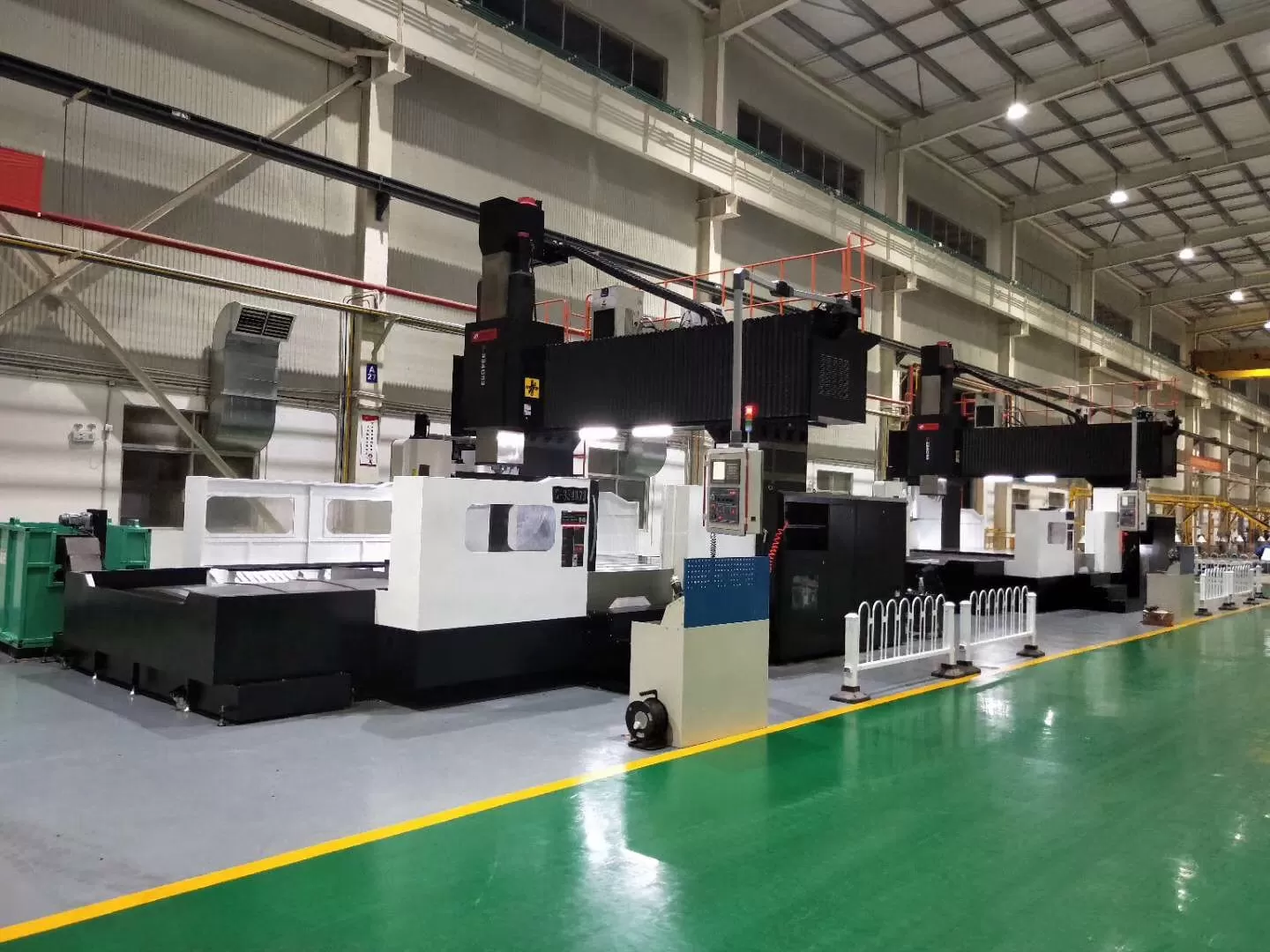

Para adaptarse a una amplia gama de requisitos de mecanizado, TAIKAN ofrece seis configuraciones de cabezal de Husillo:

• Eje de accionamiento directo: Alta Velocidad y precisión, adecuado para el mecanizado de piezas de precisión.

• Husillo eléctrico: Funcionamiento de bajo ruido y alta velocidad, perfecto para el mecanizado de alto acabado.

• Eje de la correa-Operación estable, adaptable a diversas condiciones de mecanizado.

• Husillo de engranajes: salida de par alto para aplicaciones de corte de alta resistencia.

• Cabezal completamente automático de 90 °: permite el mecanizado de cinco caras, mejorando la flexibilidad y la eficiencia del mecanizado al completar múltiples superficies en una sola configuración.

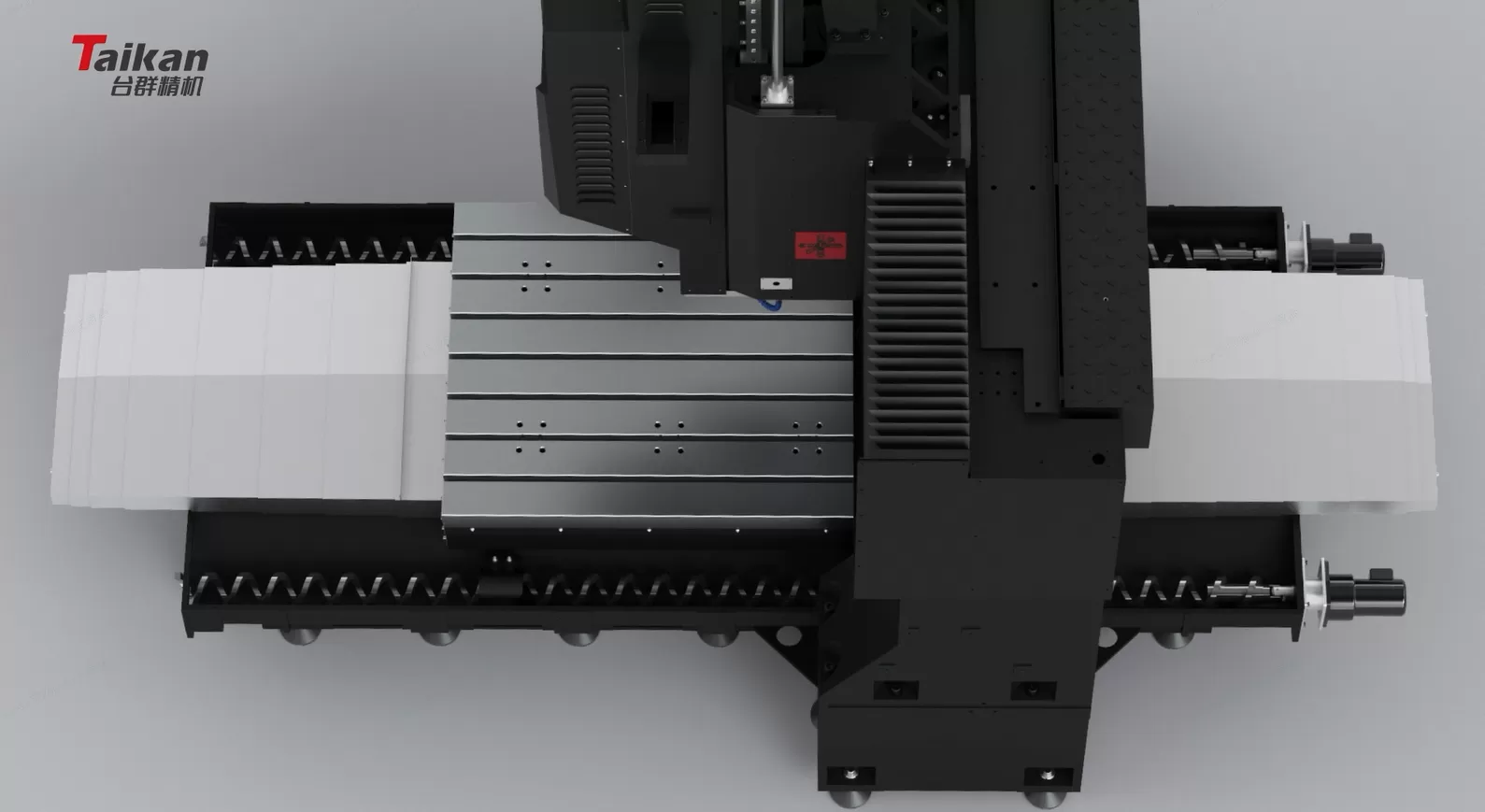

• Cabezal de fresado de doble oscilación de tipo horquilla: admite el posicionamiento multiángulo o el Mecanizado simultáneo de cinco ejes, ideal para piezas de trabajo de formas complejas y el mecanizado de moldes grandes de alta precisión.
