Centro de mecanizado horizontal

Centro de mecanizado horizontal

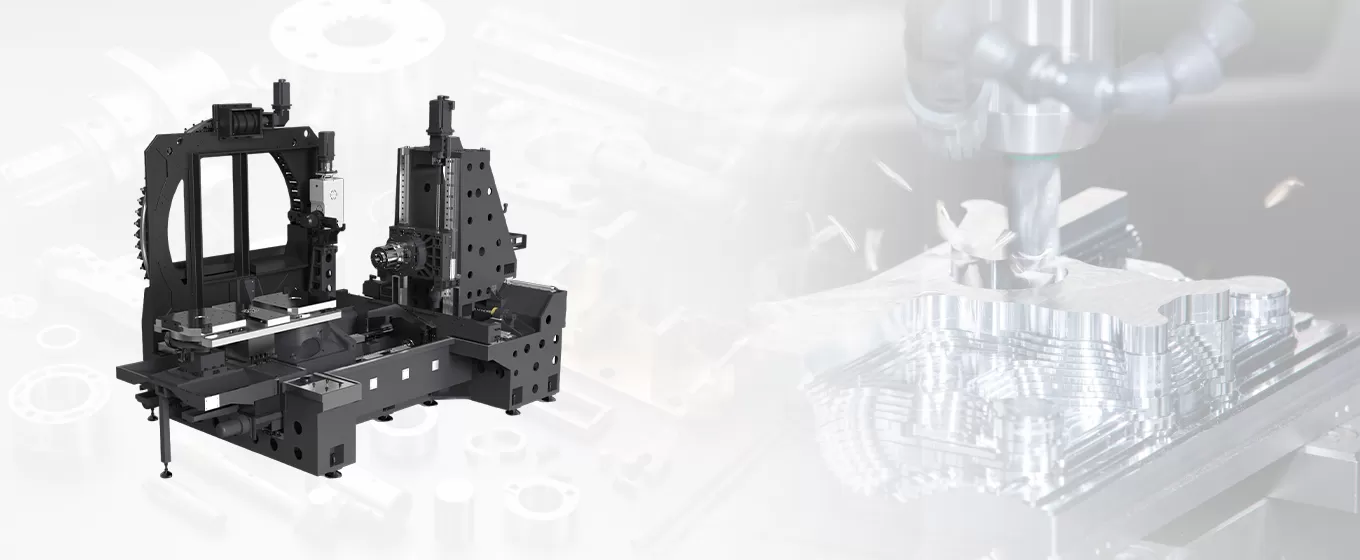

Características del centro de mecanizado horizontal

Diseños estructuras versátiles

• Estructura de la diapositiva cruzada tipo columna: centro de mecanizado horizontal pequeño de la serie T-H, compacto y rápido para el mecanizado de alta eficiencia.

• Estructura de diapositiva de columna móvil tipo T APC de tipo leva: centro de mecanizado horizontal de doble Mesa serie DH, diseño reciente optimizado con mejora de entrega estable.

• Estructura de diapositiva de columna móvil de tipo T invertida: gran centro de mecanizado horizontal de una sola mesa de la serie DHS, que oficie un gran espíritu giratorio para ampliar las capacidades de mecanizado.

Configuraciones giratorias diversas

• Mesa giratoria de accionamiento directo de Alta precisión: impulsada por un motor de alto par con un sistema de retroalimentación de rejilla redonda, que proporcionona alta precisión, alta velocidad y cero Acciones.

• Mesa giratoria de leva de alta precisión: cuenta con accionamiento de rodillo de leva, pasadores localizadores cónicos y mecanismo hidroeléctrico de bloqueo para garantizar una alta rigidez y un mecanizado de alta resistencia.

• Tabla giratoria divisora de tipo granaje: ángulo de indexación mínimo de 1 °, con mecanismo hidrológico de autobloqueo incorporado para una alta rigidez y una gran capacidad de carga.

Opciones integrales de husillo para varias condiciones de trabajo

• Equipado con husillos de transmisión directa, husillos accionados por corona, husillos motorizados, husillos de engranajes y hústeres motorizados de torque.

• Admite una gama de especificaciones de husillo como BT40, BBT40, BT50 y más.

• Compatible con músiples sistemas CNC como Mitsubishi, FANUC, Siemens, que satisfacen diversas necesidades del mundo.

Módulos de construcción personalizados y configuraciones flexibles

• La máquina se puede personalizar desde configuraciones estándar hasta configuraciones de gama alta para cunplir con varios requisitos de mecanizado.

• Sistema de refrigeración por agua con tornillo de bola: garantiza una mayor precisión de mecanizado y una estabilización más rica, alcanzando el equilibrio territorial rápida.

• Sistema de retroalimentación para la posición final: Equipado con retroalimentación de escala de rejilla profesional, admite un control completo de bucle cerrado para los ejes X, Y, Z y B, lo que garantiza una alta precisión de criterio.

• Sistema de circulación de friamiento interno de la herramienta: Proporciona un friamiento preciso para las herramientas, extiende la vida útil de la herramienta, especialmente durante el mecanizado de orificios fundos al elimininar el calor y los chips.

• Medición automática de herramientas e inspección en línea de la pieza de trabajo: Admite la medicina de herramientas de alta precisión de contacto o sin contacto, detectando automáticamente el metro de la herramienta, la longitud Ud. El desgaste y la roturA, así como la inspección en línea de la pieza de trabajo.


Amplia gama de aplicaciones

El centro de mecanizado horizontal de TAIKAN es ampliamente utilizado en máltiples industrias, particular en:

• Industria automotriz: Mecanizado de carcasas de motor, carcasas de caja de cambios y otros componentes.

• Molde y Fabricación Mecánica: Mecanizado de componentes grandes de tipo caja y carcasa.

• Transporte ferroviario y fabricación de válvulas de aceite: adecuado para el mecanizado de piezas de cilindro y tipo caja en las industrias ferroviarias y petroleras.

• Maquinaria de minería y maquinaria general: ideal para maquinaria de servicio pesado y mecanizado de piezas completas.
