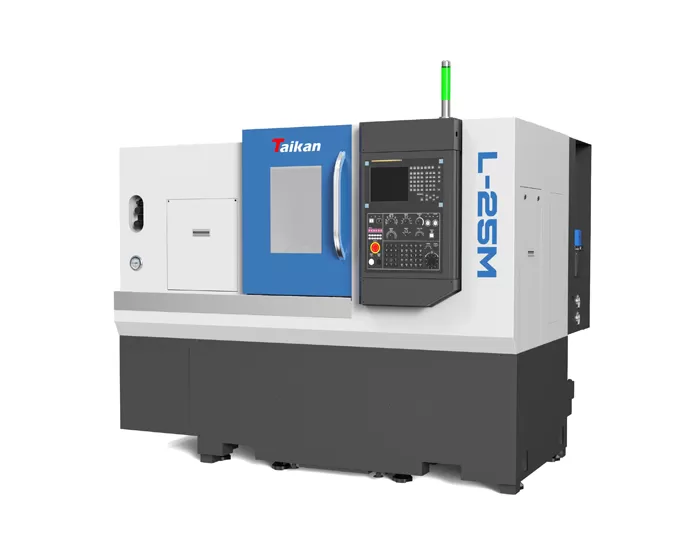

Name: Torno L-25M de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-25M torno de torneado horizontal (fresado) CNC de alta precisión

En general

La máquina está completamente cerrada para protección, con sistemas automáticos de eliminación de virutas, lubricación y refrigeración. Los componentes principales se moldean utilizando moldes de arena de resina de alta calidad y materiales de hierro fundido de alta resistencia, lo que proporciona una alta rigidez y una precisión estable para la máquina.

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

Husillo

El sistema de accionamiento del husillo utiliza un husillo mecánico de alto rendimiento y alto par. El rango de velocidad del husillo es 0-5300 rpm.

Torreta de herramientas

Equipado con una torreta de herramientas impulsada por BMT45, que cuenta con velocidades rápidas de cambio de herramientas y alta fiabilidad.

Aplicación de L-25M torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-25M torno de torneado horizontal (fresado) CNC de alta precisión

0.006

Artículo		Unidad	L-25M	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	Φ 520
	Diámetro máx. de procesamiento (eje/placa)	Mm	LV 200/LV 250
	Longitud máx. de procesamiento	Mm	400
	Diámetro máx. de la barra	Mm	De 45
Viajes	Viaje del eje X	Mm	190
	Potencia del motor del eje X/par de pérdida	KW/Nm	2,4/11
	Eje Z de viaje	Mm	430
	Potencia del motor del eje Z/par de pérdida	KW/Nm	2,4/11
Husillo	Potencia de salida (S1/S6)	KW	7,5/11,25
	Forma de extremo de husillo		A2-5
	Velocidad rotativa del husillo	R/min	5300
	Diámetro del agujero	Mm	Er 57
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	6	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	Er 70/100	Opcional
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 4 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1 ~ 8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor del cabezal de fresado/par de pérdida	KW	2,3/11-34
	Herramienta de fresado max. velocidad	R/min	4000
	Especificación de la manija de la herramienta de fresado	Mm	BMT45
	Especificación del portaherramientas de torneado	Mm	25 × 25
	Diámetro máx. de la herramienta de perforación	Mm	Ocurre 32
Exactitud	Precisión de posicionamiento del eje X	Mm	0.006
	Precisión de posicionamiento del eje Z	Mm
	Precisión de posicionamiento del eje C	Arco SEC	51
	Repetidades del eje X	Mm	0.004
	Repetibilidad del eje Z	Mm	0.006
	Repetibilidad del eje C	Arco SEC	20”
Otros	Capacidad de la fuente de alimentación	KVA	25
	Volumen del refrigerante	L	150
	Dimensión	Mm	230018801800
	Peso total	KG	3600

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
