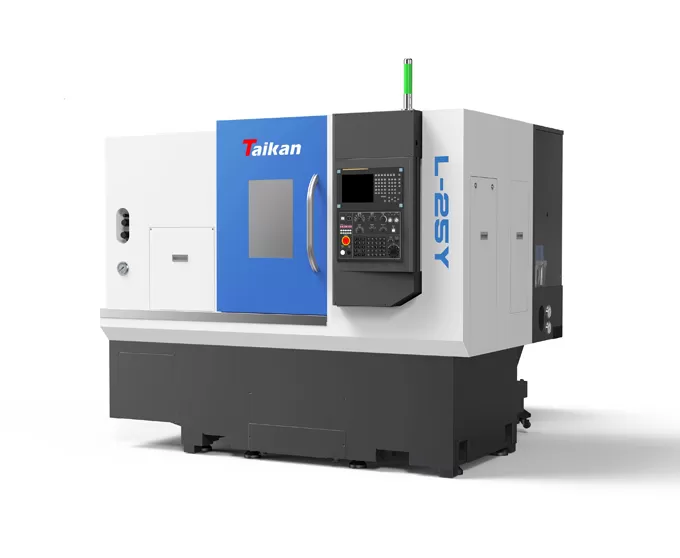

Name: Torno L-25Y de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-25Y torno de torneado horizontal (fresado) CNC de alta precisión

En general

La máquina está completamente cerrada para protección, con sistemas automáticos de eliminación de virutas, lubricación y refrigeración. Los componentes principales se moldean utilizando moldes de arena de resina de alta calidad y materiales de hierro fundido de alta resistencia, lo que proporciona una alta rigidez y una precisión estable para la máquina.

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

Husillo

El sistema de accionamiento principal de esta máquina herramienta adopta la transmisión por correa del husillo mecánico de alto rendimiento y alta velocidad, y el rango de velocidad del husillo es 0-6000r/min. El soporte frontal del husillo adopta tres rodamientos de bolas de contacto angular, y el soporte trasero adopta dos rodamientos de bolas de contacto angular para cumplir con los requisitos de rodamientos de fuerza de corte axial y radial.

Herramienta

Equipado con una torreta de herramientas impulsada por BMT45, que cuenta con velocidades rápidas de cambio de herramientas y alta fiabilidad.

Aplicación de L-25Y torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-25Y torno de torneado horizontal (fresado) CNC de alta precisión

Artículos		Unidad	L-25Y	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	LV 520
	Diámetro máx. de procesamiento (eje/placa)	Mm	Φ200/Φ250
	Longitud máx. de procesamiento	Mm	330
	Diámetro máx. de la barra	Mm	LV 52
Viajes	Viaje del eje X	Mm	190
	Potencia del motor del eje X/par de pérdida	KW/Nm	1,8/11
	Viaje del eje Y	Mm	100(± 50)
	Potencia del motor del eje Y/par de pérdida	KW/Nm	1,8/11
	Eje Z de viaje	Mm	400
	Potencia del motor del eje Z/par de pérdida	KW/Nm	1,8/11
Husillo	Potencia de salida (S1/S6)	KW	7,5/11
	Forma de extremo de husillo		A2-5
	Velocidad rotativa del husillo	R/min	0-6000
	Diámetro del agujero	Mm	67
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	6	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	LV 70/100	Opcional
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 4 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Y	M/min	10
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1-8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor de cabeza de potencia/par de pérdida	KW	2.7kw/12-46N	Αi S 12/4000-B
	Velocidad máxima de la herramienta eléctrica	R/min	4000
	Especificaciones del portaherramientas	Mm	BMT45
	Especificaciones del portaherramientas de torneado	Mm	25 × 25
	Diámetro máximo del portaherramientas de perforación	Mm	Arc32
Capacidad de procesamiento del portaherramientas	Capacidad máxima de fresado de la herramienta eléctrica		Diámetro del cortador de fresado × profundidad de fresado × alimentación de 20mm × 10mm × 40 (MM/min)	Acero 45
	Capacidad máxima de perforación de la herramienta eléctrica		Diámetro de la broca × velocidad de alimentación 14 (MM) × 0,15 (MM/R)	Acero 45
	Capacidad máxima de roscada de la herramienta eléctrica		M10 × 1,5	Acero 45
Exactitud	Precisión de posicionamiento del eje X	Mm	0.006
	Precisión de posicionamiento del eje Y	Mm	0,02
	Precisión de posicionamiento del eje Z	Mm	0.006
	Precisión de posicionamiento del eje C	Arco SEC	51
	Repeticiones del eje X	Mm	0.004
	Repetibilidad del eje Y	Mm	0.005
	Repetibilidad del eje Z	Mm	0.004
	Repetibilidad del eje C	Arco SEC	20
Otros	Capacidad de la fuente de alimentación	KVA	25
	Volumen del refrigerante	L	150
	Dimensión	Mm	250031002100
	Peso total	KG	3800

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
