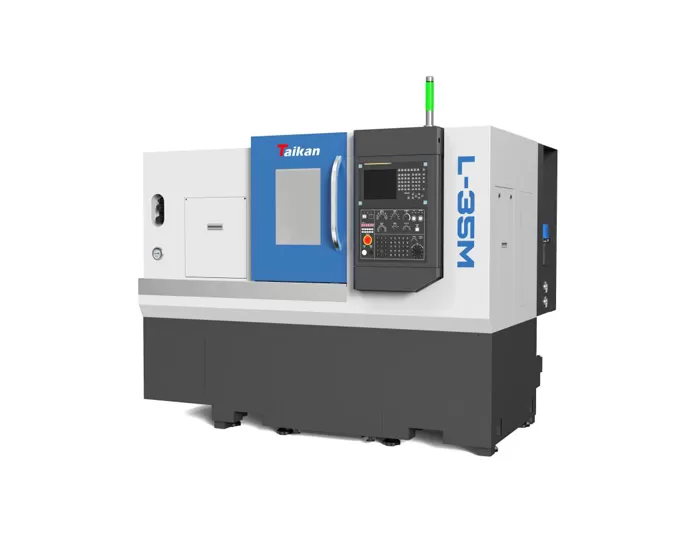

Name: Torno L-35M de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35M torno de torneado horizontal (fresado) CNC de alta precisión

En general

La máquina adopta un diseño integrado de máquina, eléctrico e hidráulico con una estructura de cama inclinada de 30 °. Es compacto, altamente rígido, permite una eliminación suave del chip y es fácil de operar.

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

Husillo

El rango de velocidad del husillo es 0-4000 rpm. El husillo está apoyado por una combinación de rodamientos de bolas de contacto angular de alta precisión (delantero y trasero), que cumplen con los requisitos de fuerza de corte axial y radial.

Torreta de herramientas

Combinado con el husillo de indexación del eje C y la asistencia para frenos hidráulicos, esta configuración permite el enlace de 3 ejes y admite funciones como fresado, perforación y roscado con alta eficiencia, precisión, y rendimiento estable.

Aplicación de L-35M torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

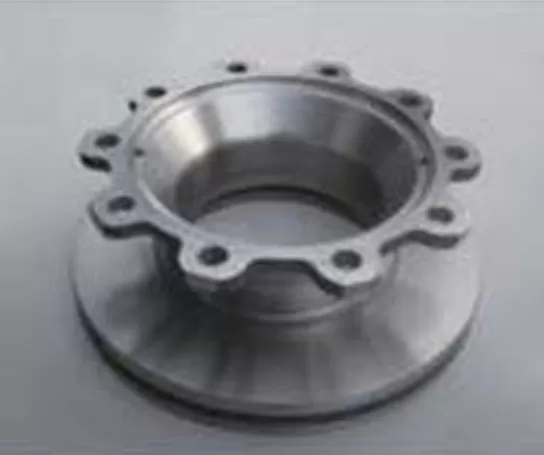

Pieza DE TRABAJO Ejemplo 150304

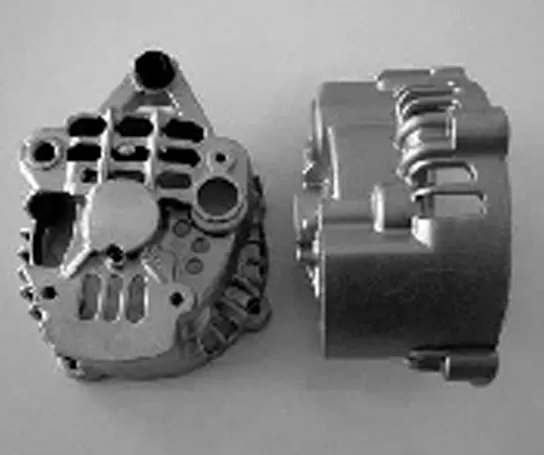

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-35M torno de torneado horizontal (fresado) CNC de alta precisión

Artículos		Unidad	L-35M	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	Φ 520
	Diámetro máx. de procesamiento (eje/placa)	Mm	Lg 300/Lex 350
	Longitud máx. de procesamiento	Mm	400
	Diámetro máx. de la barra	Mm	Er 52
Viajes	Viaje del eje X	Mm	190
	Potencia del motor del eje X/par de pérdida	KW/Nm	1,5/7,2
	Eje Z de viaje	Mm	430
	Potencia del motor del eje Z/par de pérdida	KW/Nm	1,5/7,2
Husillo	Potencia de salida (S1/S6)	KW	7,5/11
	Forma de extremo de husillo		A2-6
	Velocidad rotativa del husillo	R/min	0-4000
	Diámetro del agujero	Mm	Er 63
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	8	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	1.670/100	Opcional
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 4 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1 ~ 8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor del cabezal de fresado/par de pérdida	KW	2,2/12
	Herramienta de fresado max. velocidad	R/min	3000
	Especificación de la manija de la herramienta de fresado	Mm	BMT45
	Especificación del portaherramientas de torneado	Mm	25 × 25
	Diámetro máx. de la herramienta de perforación	Mm	Ocurre 32
Exactitud	Precisión de posicionamiento del eje X	Mm	0.006
	Precisión de posicionamiento del eje Z	Mm	0.006
	Precisión de posicionamiento del eje C	Arco SEC	51
	Repetibilidad del eje X	Mm	0.004
	Repetibilidad del eje Z	Mm	0.004
	Repetibilidad del eje C	Arco SEC	20”
Otros	Capacidad de la fuente de alimentación	KVA	25
	Volumen del refrigerante	L	150
	Dimensión	Mm	230018801800
	Peso total	KG	3600

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
