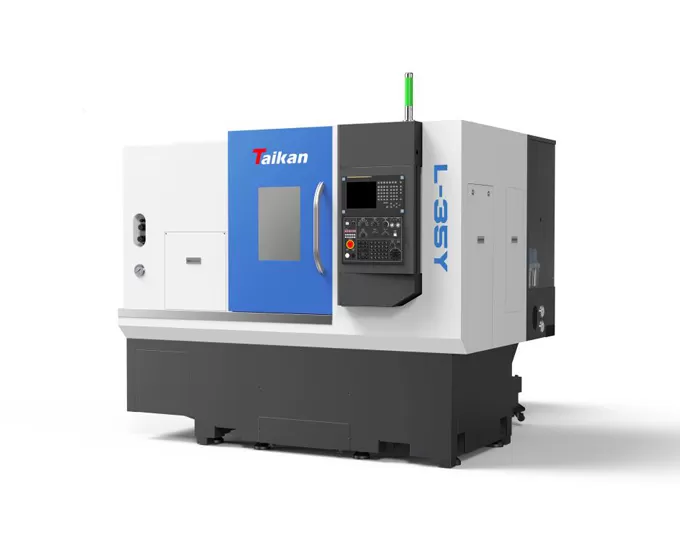

Name: Torno L-35Y de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35Y torno de torneado horizontal (fresado) CNC de alta precisión

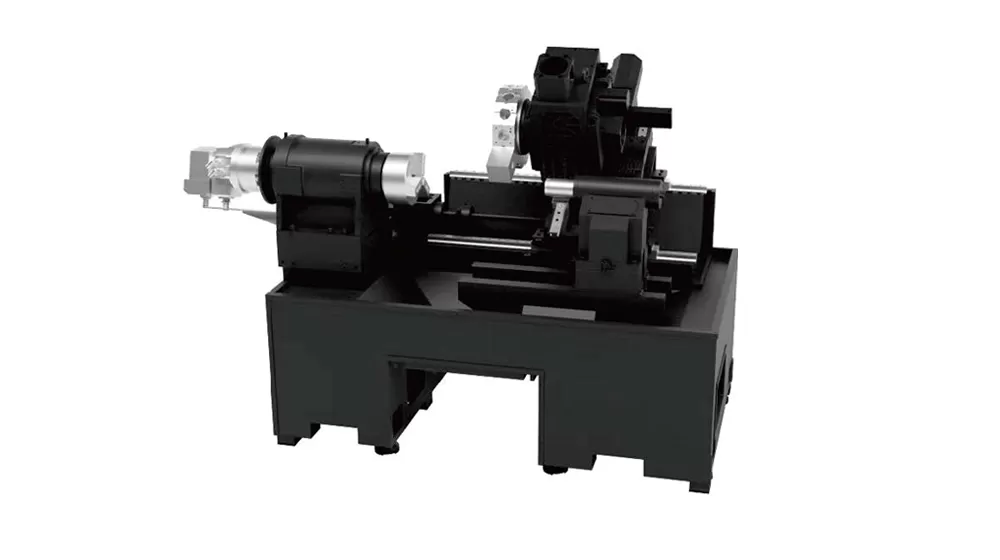

En general

La máquina tiene un diseño integrado de maquinaria, electricidad e hidráulica, y una cama inclinada general, que tiene las ventajas de estructura compacta, alta rigidez, eliminación suave de virutas y fácil operación.

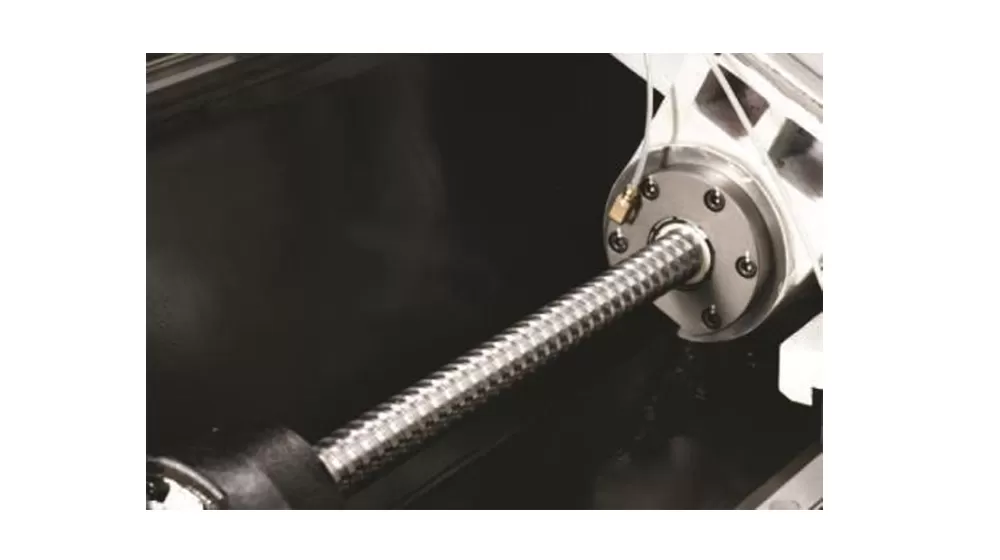

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

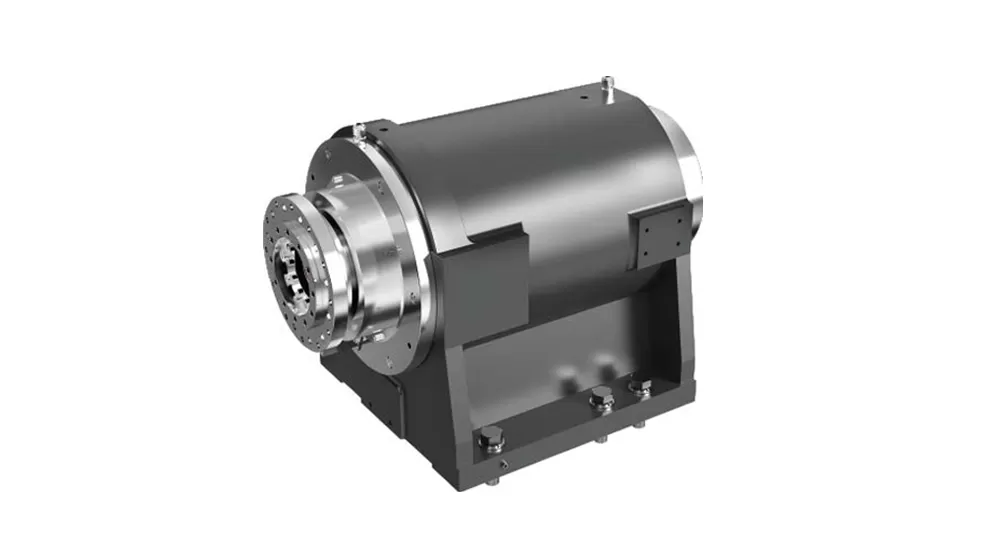

Husillo

El sistema de transmisión principal de esta máquina adopta una transmisión de husillo de alto rendimiento y alto par, con un rango de velocidad de husillo de 0-4000r/min.

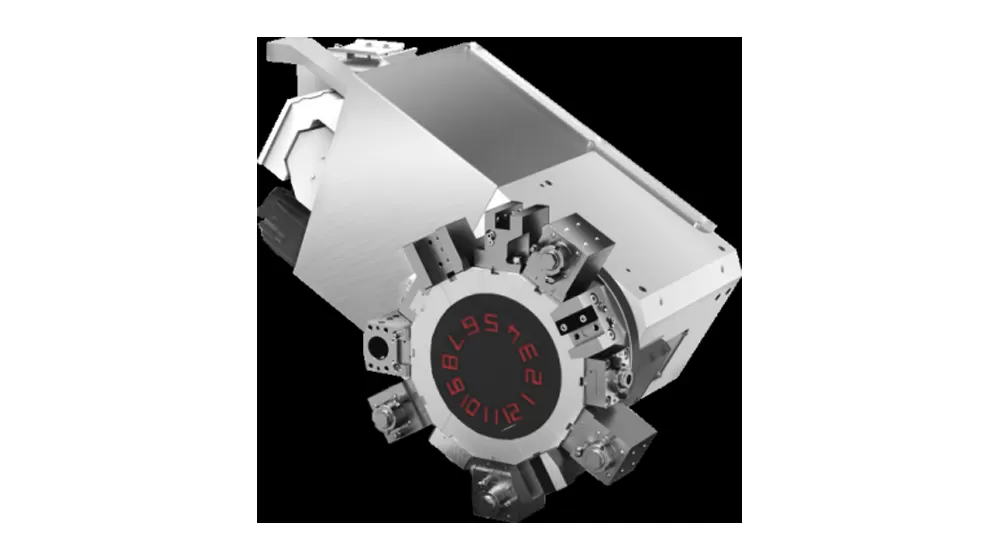

Herramienta

Esta máquina adopta la torreta accionado por BMT55 (incluido el eje Y), que tiene una velocidad de cambio de herramienta rápida y una alta confiabilidad; está equipada con portaherramientas axiales y radiales para satisfacer las necesidades de fresado.

Aplicación de L-35Y torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

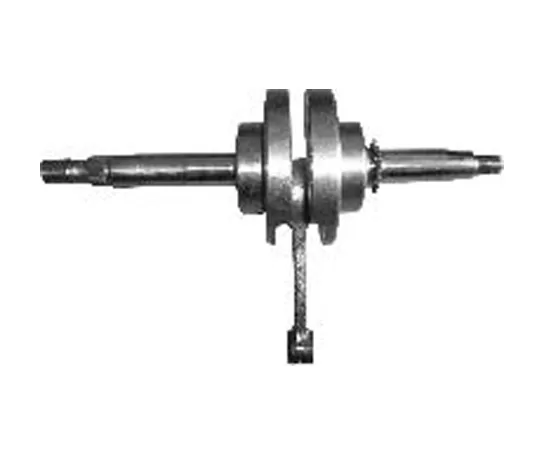

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-35Y torno de torneado horizontal (fresado) CNC de alta precisión

Artículos		Unidad	L-35Y	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	Φ 520
	Diámetro máx. de procesamiento (eje/placa)	Mm	Lg 300/Lhi 350
	Longitud máx. de procesamiento	Mm	330
	Diámetro máx. de la barra	Mm	Er 52
Viajes	Viaje del eje X	Mm	200
	Potencia del motor del eje X/par de pérdida	KW/Nm	1,8/11
	Viaje del eje Y	Mm	100(± 50)
	Potencia del motor del eje Y/par de pérdida	KW/Nm	1,8/11
	Eje Z de viaje	Mm	400
	Potencia del motor del eje Z/par de pérdida	KW/Nm	1,8/11
Husillo	Potencia de salida (S1/S6)	KW	11/15
	Forma de extremo de husillo		A2-6
	Velocidad rotativa del husillo	R/min	0-4000
	Diámetro del agujero	Mm	Er 63
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	8	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	1.670/100	Opcional
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 4 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Y	M/min	10
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1 ~ 8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor del cabezal de fresado/par de pérdida	KW	2,7/12-46	Αi S 12/4000-B
	Herramienta de fresado max. velocidad	R/min	4000
	Especificación de la manija de la herramienta de fresado	Mm	BMT55
	Especificación del portaherramientas de torneado	Mm	25 × 25
	Diámetro máx. de la herramienta de perforación	Mm	Ocurre 32
Exactitud	Precisión de posicionamiento del eje X	Mm	0.006
	Precisión de posicionamiento del eje Y	Mm	0,02
	Precisión de posicionamiento del eje Z	Mm	0.006
	Precisión de posicionamiento del eje C	Arco SEC	51
	Repetidades del eje X	Mm	0.004
	Repetibilidad del eje Y	Mm	0.005
	Repetibilidad del eje Z	Mm	0.004
	Repetibilidad del eje C	Arco SEC	20”
Otros	Capacidad de la fuente de alimentación	KVA	30
	Volumen del refrigerante	L	250
	Dimensión	Mm	240017702010
	Peso total	KG	3800

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.

Control y software

Mitsubishi

FANUC

Siemens

SÍNTEC
