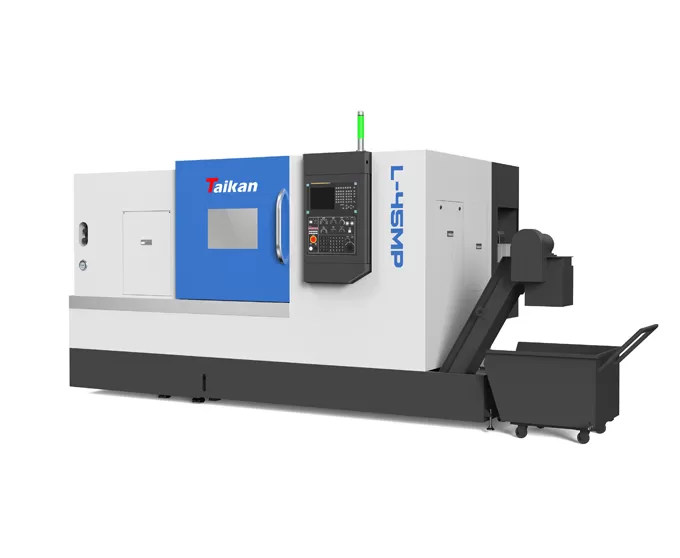

Name: Torno L-45MP de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45MP torno de torneado horizontal (fresado) CNC de alta precisión

En general

La máquina adopta un diseño integrado de máquina, eléctrico e hidráulico con una estructura de cama inclinada de 30 °. Es compacto, altamente rígido, permite una eliminación suave del chip y es fácil de operar.

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

Husillo

El sistema de transmisión principal de esta máquina herramienta adopta Transmisión de husillo mecánico de alto rendimiento y alto par, con función de indexación del eje C y sistema auxiliar de freno hidráulico, Y el rango de velocidad del husillo es 0-2500r/min.

Torreta de herramientas

Esta máquina herramienta adopta la torreta de potencia BMT55, que tiene velocidad de cambio de herramienta rápida y alta fiabilidad.

Aplicación de L-45MP torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-45MP torno de torneado horizontal (fresado) CNC de alta precisión

Artículos		Unidad	L-45MP	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	600
	Diámetro máx. de procesamiento (eje/placa)	Mm	Φ 380/450
	Longitud máx. de procesamiento	Mm	900
	Diámetro máx. de la barra	Mm	O' 75
Viajes	Viaje del eje X	Mm	240
	Potencia del motor del eje X/par de pérdida	KW/Nm	2,2/12
	Eje Z de viaje	Mm	950
	Potencia del motor del eje Z/par de pérdida	KW/Nm	2,2/12
Husillo	Potencia de salida (S1/S6)	KW	15
	Forma de extremo de husillo		A2-8
	Velocidad rotativa del husillo	R/min	0-2500
	Diámetro del agujero	Mm	Er 87
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	10	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	Φ 100/150
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 5 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1-8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor de cabeza de potencia/par de pérdida	KW	2,2/12
	Velocidad máxima de la herramienta eléctrica	R/min	4000
	Especificaciones del portaherramientas	Mm	BMT55
	Especificaciones del portaherramientas de torneado	Mm	25x25
	Diámetro máximo del portaherramientas de perforación	Mm	3
Exactitud	Precisión de posicionamiento del eje X	Mm	0.008
	Precisión de posicionamiento del eje Z	Mm	0.012
	C AXIPrecisión de posicionamiento S	Arco SEC	51
	Repetibilidad del eje X	Mm	0.004
	Repetibilidad del eje Z	Mm	0.006
	Repetibilidad del eje C	Arco SEC	20
Otros	Capacidad de la fuente de alimentación	KVA	30
	Volumen del refrigerante	L	250
	Dimensión	Mm	3585 × 1880 × 1755
	Peso total	KG	4500

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
