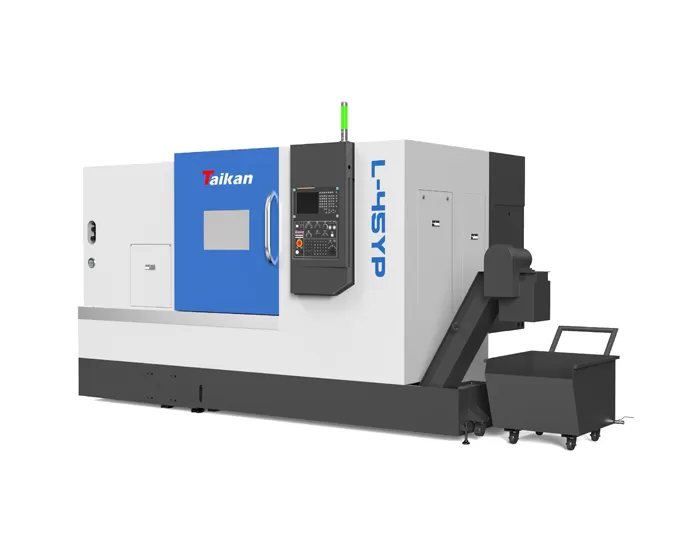

Name: Torno L-45YP de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45YP torno de torneado horizontal (fresado) CNC de alta precisión

En general

La máquina está completamente cerrada para protección, eliminación automática de virutas, lubricación automática y refrigeración automática. Las piezas grandes básicas están hechas de moldeo en arena de resina de alta calidad y materiales de hierro fundido de alta resistencia, de modo que la máquina herramienta tiene una alta rigidez y una precisión estable.

Carril guía

Los rieles de guía son del tipo rodante, y los componentes de transmisión utilizan tornillos de bolas silenciosos y de alta velocidad, que ofrecen velocidades rápidas, baja generación de calor y alta precisión de posicionamiento.

Husillo

El sistema de accionamiento principal de esta máquina herramienta adopta la transmisión del husillo mecánico de alto rendimiento y alto par con la función de indexación del eje C y el sistema auxiliar de freno hidráulico, Y el rango de velocidad del husillo es 0-2500r/min.

Herramienta

Esta máquina herramienta utiliza una torreta motorizada BMT55 (incluido el eje Y), que tiene una velocidad de cambio de herramienta rápida y una alta confiabilidad.

Aplicación de L-45YP torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-45YP torno de torneado horizontal (fresado) CNC de alta precisión

Artículo		Unidad	L-45YP	Palabras
Rango de procesamiento	Diámetro máx. de rotación	Mm	600
	Diámetro máx. de procesamiento (eje/placa)	Mm	Φ 380/450
	Longitud máx. de procesamiento	Mm	900	800 (motor grande opcional)
	Diámetro máx. de la barra	Mm	O' 75
Viajes	Viaje del eje X	Mm	240
	Potencia del motor del eje X/par de pérdida	KW/Nm	1,8/11
	Viaje del eje Y	Mm	100(± 50)
	Potencia del motor del eje Y/par de pérdida	KW/Nm	1,8/11
	Eje Z de viaje	Mm	950	830 (motor grande opcional)
	Potencia del motor del eje Z/par de pérdida	KW/Nm	1,8/11
Husillo	Potencia de salida (S1/S6)	KW	15/18 5
	Forma de extremo de husillo		A2-8
	Velocidad rotativa del husillo	R/min	0-2500
	Diámetro del agujero	Mm	Er 87
Chuck	Chuck hidráulico de 3 mordazas	Pulgadas	10	Hueco
Tasa de sastre	Diámetro de la manga de tailstock/viaje	Mm	Φ 100/150	Opcional
Tasa de sastre	Agujero cónico de manga de tailstock	Morse	Morse 5 #	Centro en vivo
Velocidad	Velocidad de desplazamiento rápido del eje X	M/min	30
	Velocidad de desplazamiento rápido del eje Y	M/min	10
	Velocidad de desplazamiento rápido del eje Z	M/min	30
	Velocidad de alimentación de corte	Mm/min	1-8000
Portaherramientas	Capacidad de la herramienta	T	12
	Potencia del motor del cabezal de fresado/par de pérdida	KW	2,7/12-46	Αi S 12/4000-B
	Herramienta de fresado max. velocidad	R/min	4000
	Especificación de la manija de la herramienta de fresado	Mm	BMT55
	Especificación del portaherramientas de torneado	Mm	25x25
	Diámetro máx. de la herramienta de perforación	Mm	3
Capacidad de procesamiento del portaherramientas	Capacidad máxima de fresado de la herramienta eléctrica		Molinador de diámetro de fresado	Acero 45
	Capacidad máxima de perforación de la herramienta eléctrica		Diámetro del taladro × alimentación	Acero 45
	Capacidad máxima de roscada de la herramienta eléctrica		M10 × 1,5	Acero 45
Exactitud	Precisión de posicionamiento del eje X	Mm	0.008
	Precisión de posicionamiento del eje Y	Mm	0,02
	Precisión de posicionamiento del eje Z	Mm	0.012
	Precisión de posicionamiento del eje C	Arco SEC	51
	Repetidades del eje X	Mm	0.004
	Repetibilidad del eje Y	Mm	0.005
	Repetibilidad del eje Z	Mm	0.006
	Repetibilidad del eje C	Arco SEC	20
Otros	Capacidad de la fuente de alimentación	KVA	30
	Volumen del refrigerante	L	250
	Dimensión	Mm	3585 × 1880 × 2015
	Peso total	KG	4800

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
