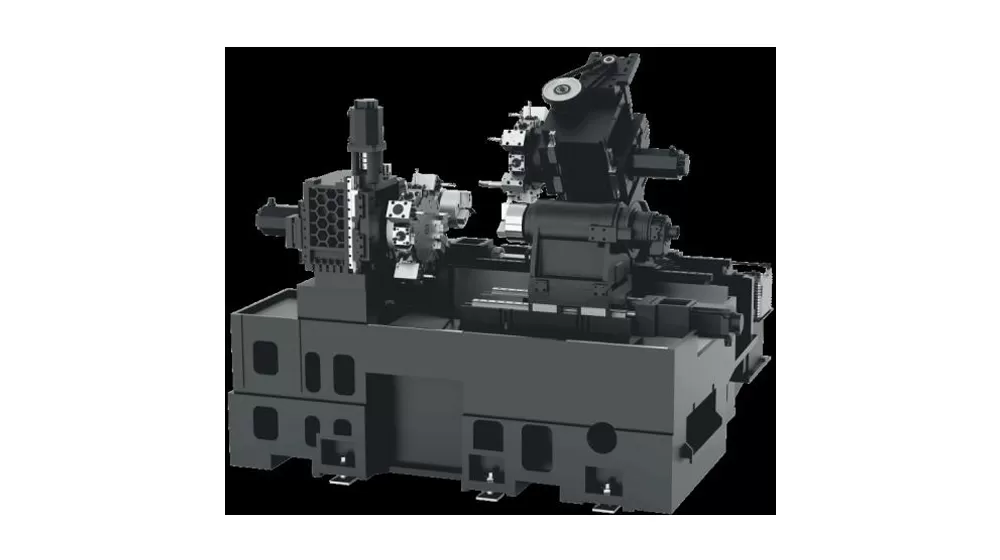

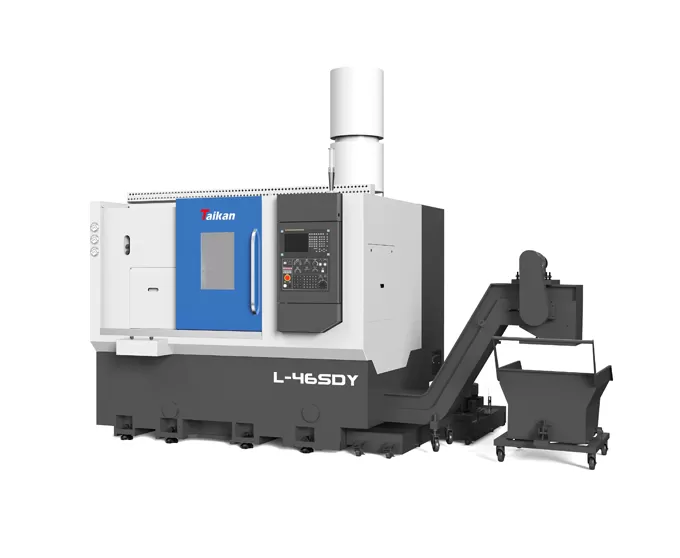

Torno L-46SDY de torneado horizontal (fresado) CNC de alta precisión

Rango de mecanizado

Diámetro máx. de oscilación en la cama

Mm

O.570

Diámetro máximo de giro en el sillín

Mm

Ola 320

Diámetro de giro máx.

Mm

Er 130

Longitud de giro máx.

Mm

130

Viajes

X1, X2 eje de viaje

Mm

200, 300

Y1 eje de viaje

Mm

± 50

Viaje de mecanizado efectivo Y1

Mm

± 45

Z1, eje de viaje Z2

Mm

320, 300

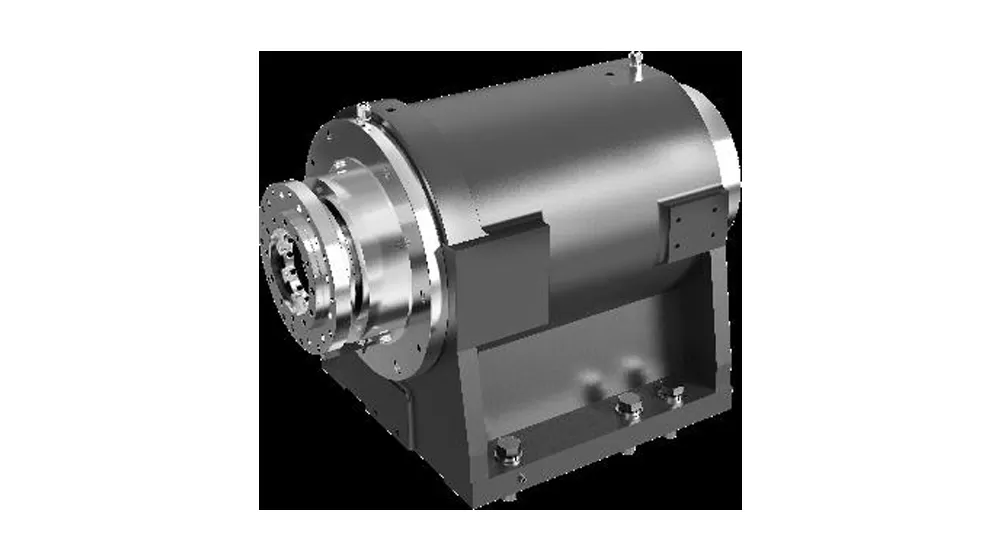

Eje principal/sub-

Chuck tamaño

Pulgadas

6"

Velocidad máx.

RPM

6000

Velocidad básica

RPM

2000

Tipo de extremo de husillo

A2-5

Husillo a través del tamaño del agujero

Mm

Er 57

Potencia del husillo motorizado

Kw

15/17 8

Diámetro de la barra ajustable

Mm

De 45

Eje de fresado

Velocidad máx.

RPM

4000

Capacidad de perforación

Mm

1.616 × 1,5

Capacidad de tapping

[Mm] x

M12x1.75

[Mm]

Motor de husillo de fresado

KW

2,7

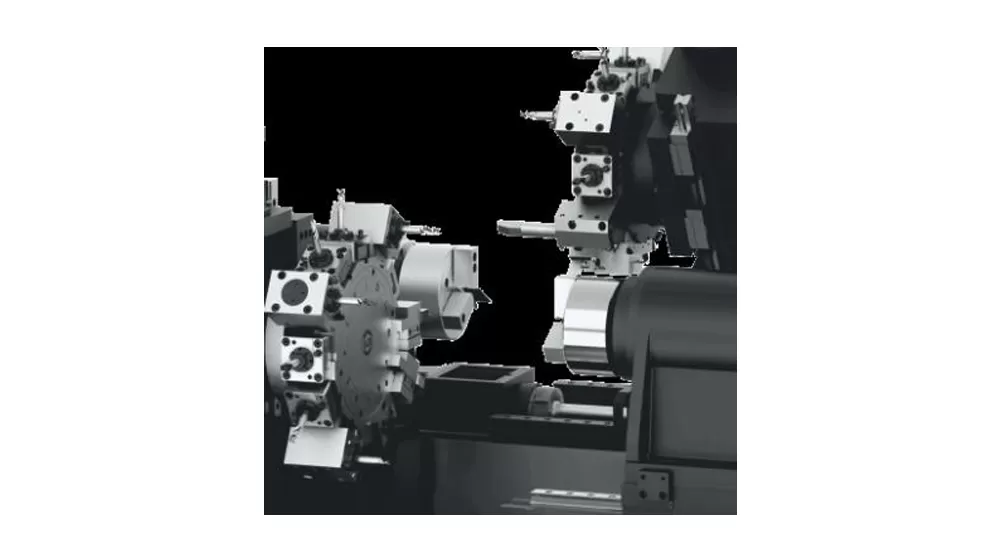

Interfaz de torreta

BMT45

Velocidad de alimentación

Velocidad de desplazamiento rápido del eje X

Mm/min

18000

Velocidad de desplazamiento rápido del eje Z

Mm/min

18000

Velocidad de desplazamiento rápido del eje Y

Mm/min

10000

Motor

Motor de husillo

KW

> 11

Motor de la bomba de enfriamiento

KW

0,75

Electricidad/fuente de aire

Capacidad de suministro de energía (tasa fija continua)

KVA/Kw

64KVA/44.75KW

Fuente de aire

L/min

0.5Mpa/100

Enfriamiento

Capacidad del tanque de agua

L

130

Tamaño/peso

Distancia desde el centro del husillo hasta el suelo

Mm

1070

Altura de la máquina

Mm

2060

Área ocupada (L× W)

Mm × mm

2410 (sin chip transportador) × 2210

Peso de la máquina (aprox.)

KG

5000
