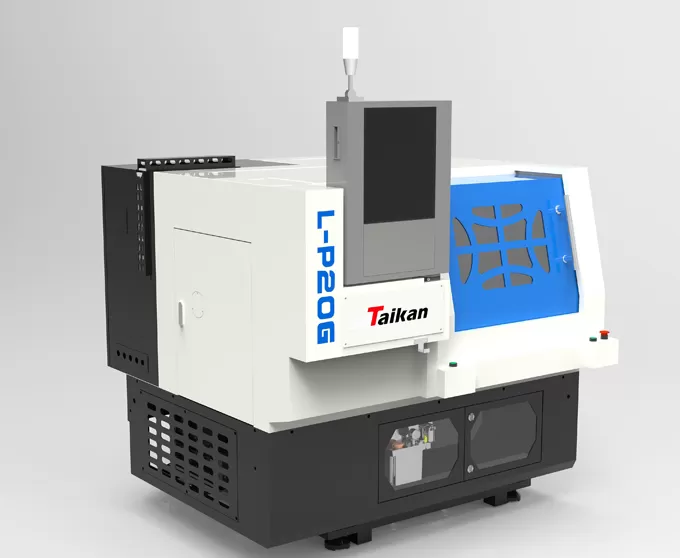

Torno L-P20G herramientas de banda CNC de alta precisión

Rango de mecanizado

Diámetro máx. de oscilación en la diapositiva de la cama

Mm

240

Diámetro máx. de oscilación en la base de la herramienta

Mm

Una de 120

Longitud de giro máx.

Mm

100

Diámetro de giro máx.

Mm

100

Diámetro de sujeción máx. del mandril de resorte

Mm

LV 20

Viajes

Viaje del eje X

Mm

280

Potencia del motor del eje X/par de pérdida

Kw/Nm

1/3 2

Eje Z de viaje

Mm

180

Potencia del motor del eje Z/par de pérdida

Kw/Nm

1/10

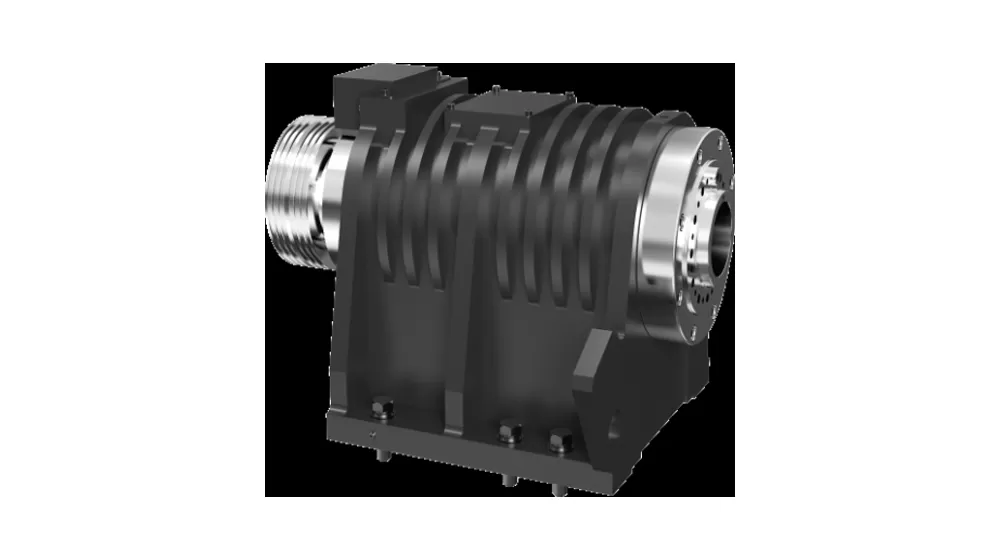

Husillo

Tipo de sujeción del husillo

KW

Tipo 20 Collet Chuck

Tipo de cabezal de husillo

No estándar

Husillo a través del diámetro del agujero

3

Velocidad máxima del husillo

0-6000

Torque del motor del husillo (nominal/máximo

R/min

17,7/26,5

Motor de husillo (S1/S2)

Mm

3,7/5,5

Accesorio

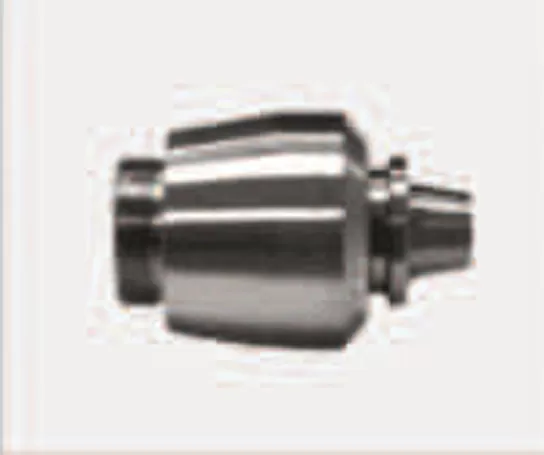

Mandril de primavera

Pulgadas

Una de 20

Velocidad

Velocidad de desplazamiento rápido (eje X)

M/min

18

Velocidad de desplazamiento rápido (eje Z)

M/min

18

Velocidad de alimentación de corte

Mm/min

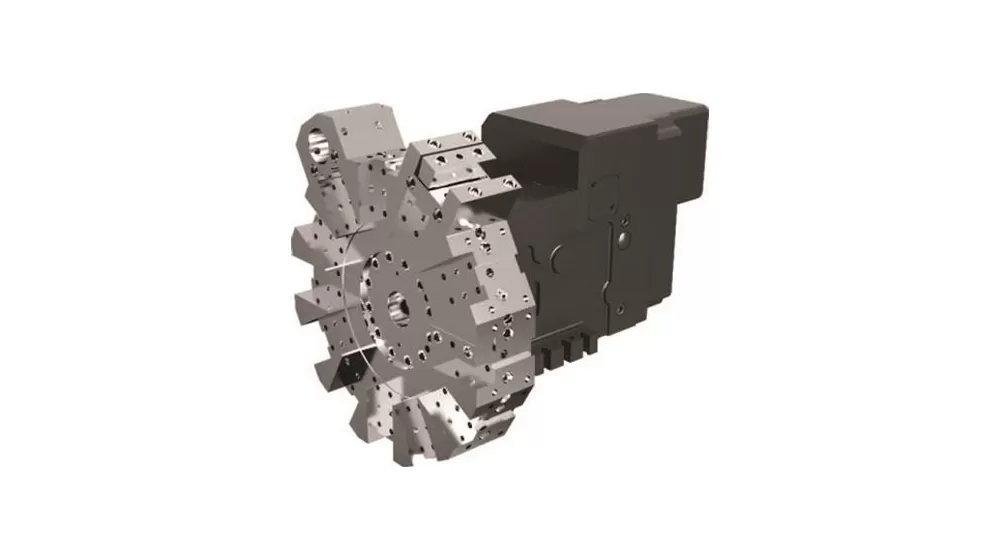

Portaherramientas

Tipo de portaherramientas

Herramienta de banda

Tiempo de indexación de la herramienta

Segundos/BIT

/

Tamaño del cuerpo de la herramienta

Mm

16'16

Diámetro máx. de la herramienta de perforación

Mm

25

Exactitud

Precisión de posicionamiento (eje X)

Mm

<0,01

Precisión de posicionamiento (eje Z)

Mm

<0,01

Repetibilidad (eje X)

Mm

0.002

Repetibilidad (eje Z)

Mm

0.002

Otros

Capacidad del equipo </P>

KVA

6

Capacidad del tanque de refrigerante

L

50

Tamaño de la máquina

Mm

1275 × 1408 × 1532

Tanque de refrigerante de eliminación manual de viruta

Peso (aprox.)

KG

Aprox.
1100
