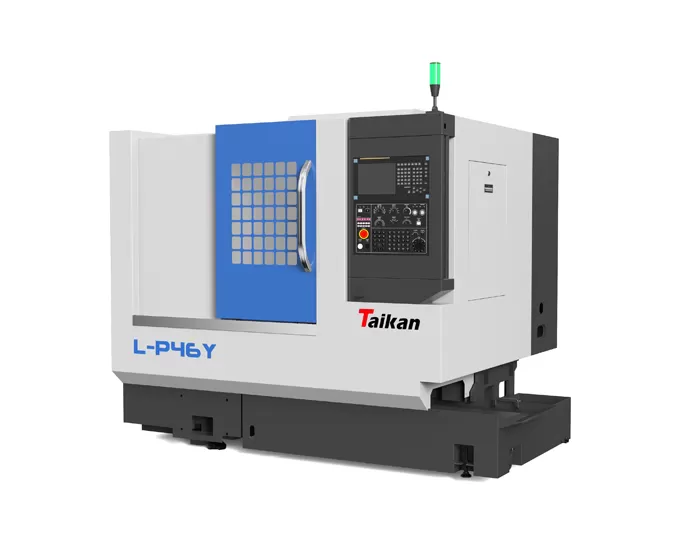

Name: Torno L-P46Y de torneado horizontal (fresado) CNC de alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-P46Y torno de torneado horizontal (fresado) CNC de alta precisión

En general

L-P46Y es un tipo principal de máquina herramienta de mecanizado compuesto. Además de las funciones de los tornos CNC, también puede completar el fresado plano, la perforación, el roscar, la ranura recta, la ranura en espiral y el fresado de engranajes, etc.

Carril guía

Los dos ejes están conectados directamente por el servomotor y el tornillo de bola de precisión a través del acoplamiento elástico, con buena fuerza y alta precisión de posicionamiento.
El eje X y el eje Z utilizan guías lineales de alta rigidez. El tramo entre los rieles se calcula para obtener el mejor tramo, baja resistencia, alta rigidez, alta precisión y la velocidad de desplazamiento puede alcanzar 30 m/min, lo que mejora la eficiencia del trabajo y acorta el tiempo de procesamiento.

Husillo

La máquina adopta un husillo de manga integral, rodamientos de husillo de precisión importados y accionamiento de servomotor de husillo para lograr una alta precisión, alta rigidez y estabilidad de velocidad. El diseño de la caja de husillo tipo disipador de calor está equipado con nervaduras de refuerzo simétricas para reducir eficazmente el aumento de temperatura del husillo, aumentar la estabilidad del husillo y aumentar la vida útil del rodamiento.

Torreta de herramientas

Adopte La Torreta rotativa hidráulica de ocho estaciones, con alta precisión de posicionamiento, baja tasa de fallas, Cambio rápido de herramienta y cambio de herramienta local.

Aplicación de L-P46Y torno de torneado horizontal (fresado) CNC de alta precisión

Este torno satisface las necesidades del procesamiento de piezas complejas y es ampliamente utilizado en válvulas, barcos, maquinaria de ingeniería y otros campos, especialmente favorecido por los fabricantes de piezas de automóviles.

Pieza DE TRABAJO Ejemplo 1

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-P46Y torno de torneado horizontal (fresado) CNC de alta precisión

Artículo		Unidad	L-P46Y	Palabras
Rango de mecanizado	Diámetro máx. de oscilación en la cama	Mm	500
	Diámetro de mecanizado (tipo de disco)	Mm	Oca300
	Diámetro de mecanizado en el cortador	Mm	Ligón 160
	Longitud de mecanizado	Mm	350
Viajes	Viaje del eje X	Mm	550
	Potencia del motor del eje X/par de pérdida	KW/Nm	1,8/11
	Eje Z de viaje	Mm	450
	Potencia del motor del eje Z/par de pérdida	KW/Nm	1,8/11
	Viaje del eje Y	Mm	210
	Potencia del motor del eje Y/par de pérdida	KW/Nm	1,2/7
Husillo mecánico	Potencia de salida (S1/S6)	KW	7,5/11
	Forma de extremo de husillo		A2-5
	Velocidad del husillo	R/min	0-6000
	Husillo a través del diámetro del agujero	Mm	56
	Diámetro de la barra de acoplamiento a través del agujero	Mm	46
Collet	Pinza hueca	Pulgadas	6
Potencia del motor	Motor de husillo nominal/media hora continua	KW	7,5/11
	Motor de eje X	KW	1,8
	Motor del eje Y	KW	1,2
	Motor del eje Z	KW	1,8
	Motor de cambio de herramienta	KW	0,75
	Motor hidráulico	KW	0,75
	Motor de bomba de refrigerante	KW	0,45
Velocidad	Velocidad de desplazamiento rápido (eje X)	M/min	30
	Velocidad de desplazamiento rápido (eje Z)	M/min	30
	Velocidad de desplazamiento rápido (eje Y)	M/min	20
	Velocidad de alimentación de corte	Mm/min	1 ~ 8000
Portaherramientas	Forma portaherramientas	Portaherramientas SERVO
	Capacidad de la herramienta	T	8
	Tamaño de herramienta Circular Externa	Mm	20 × 20
	Diámetro máx. de la herramienta de perforación	Mm	Ocurre 25
	Altura del centro de la torreta	Mm	63
4 4 cabezal de potencia	Chuck especificaciones		ER25
	Eje A/B (4 4 motor dual)	KW	1,2/1,2
	Eje A/B (4 4 motor dual)	RPM	0-3000
	Número de herramientas eléctricas de eje A	-	4 × ER25
	Número de herramientas eléctricas del eje B	-	4 × ER25
Precisión de la máquina herramienta	Precisión de posicionamiento (eje X)	Mm	0.006
	Precisión de posicionamiento (eje Z)	Mm	0.006
	Precisión de posicionamiento (eje Y)	Mm	0.006
	Precisión de posicionamiento repetido (eje X)	Mm	0.006
	Precisión de posicionamiento repetido (eje Z)	Mm	0.006
	Precisión de posicionamiento repetido (eje Y)	Mm	0.006
	Exactitud de posicionamiento del eje C	Arco segundos/grado	10/0.003
Otros	Tanque de aceite	L	60
	Tanque de agua	L	100
	Tamaño de la máquina (longitud × anchura × altura)	Mm	2200 × 2200 × 2300
	Peso de la máquina (peso aproximado)	KG	3100

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
