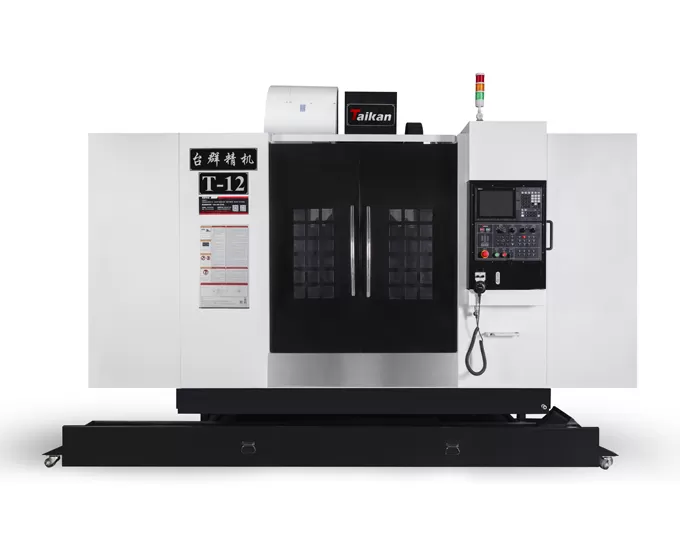

Name: T-12 de mecanizado vertical Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del centro de mecanizado vertical Boxway T-12

Estructura de la máquina

Estructura de deslizamiento cruzado de columna fija con una base estable de gran tamaño para garantizar una alta capacidad de carga.

Hecho de hierro fundido de alta resistencia, proporcionando una excelente rigidez y una precisión estable.

Guía de la caja de tres ejes

Los ejes X, Y y Z están equipados con guías de hierro fundido molido endurecido con precisión, con un compuesto de superficie unido con un revestimiento de PTFE (Politetrafluoroetileno).

Este diseño ofrece una alta rigidez y una excelente absorción de impactos, lo que lo hace ideal para el corte pesado de acero de molde de alta dureza.

Husillo

Unidad de husillo de alta velocidad (BT50, 8000r/min) con un diseño de laberinto y protección de cortina de aire, evitando que el fluido de corte ingrese a los cojinetes del husillo.

Contrapeso del eje Z

Contrapeso con guía central ayuda al movimiento del cabezal

Optimización de las características de carga del eje Z

Aplicación del centro de mecanizado vertical Boxway T-12

Utilizado principalmente en la industria de fabricación de moldes, también es ampliamente aplicable en la industria aeroespacial, equipos de energía, fabricación de automóviles, dispositivos médicos y otras industrias.

Pieza DE TRABAJO Ejemplo 1

Centro de mecanizado vertical de la máquina

Pieza DE TRABAJO Ejemplo 2

Pieza DE TRABAJO Ejemplo 3

Pieza DE TRABAJO Ejemplo 4

Especificaciones del centro de mecanizado vertical Boxway T-12

Artículo			Unidad	T-12	Palabras
Viajes	Viaje de mesa (eje X)		Mm	1200
	Sillín de viaje (eje Y)		Mm	700
	Viaje Headstock (eje Z)		Mm	600
	Husillo de la nariz a la Mesa		Mm	150 ~ 750
	Centro de husillo a columna		Mm	785
Mesa	Tamaño de la tabla		Mm	1360 × 700
	Capacidad de carga de la tabla		KG	1000
	T-Slots (Qty-Width× Pitch)		Mm	5-18 × 152,5
Husillo	Potencia del motor (Cont./30min)		KW	'11/15
	Rango de velocidad		RPM	50 ~ 8000 (accionado por correa)
	Diámetro del husillo		Mm	Φ 155
	Tipo de soporte de herramienta		-	BT50
	Tipo de tuerca de tracción		-	P50T-I(MAS403)
Velocidad	Rango de velocidad de alimentación		Mm/min	1-10000
Velocidad	Velocidad rápida de recorrido (X/Y/Z)		M/min	41255
Exactitud	Precisión de posicionamiento (X/Y/Z)		Mm	0.015	GB/T18400.4 (viaje completo)
Exactitud	Repetibilidad (X/Y/Z)		Mm	0.008
Otros	Sistema CNC		-	Mitsubishi M80VA
	Suministro de aire	Flujo	L/min	≥ 280 (ANR)
	Suministro de aire	Presión	MPa	0,6 ~ 0,8
	Requisito de potencia		KVA	30
	Capacidad del tanque de refrigerante		L	350
	Dimensiones de la máquina		Mm	3650 × 3020 × 2900	Direcciones del eje X/Y/Z
	Peso de la máquina (aprox.)		KG	9400

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
