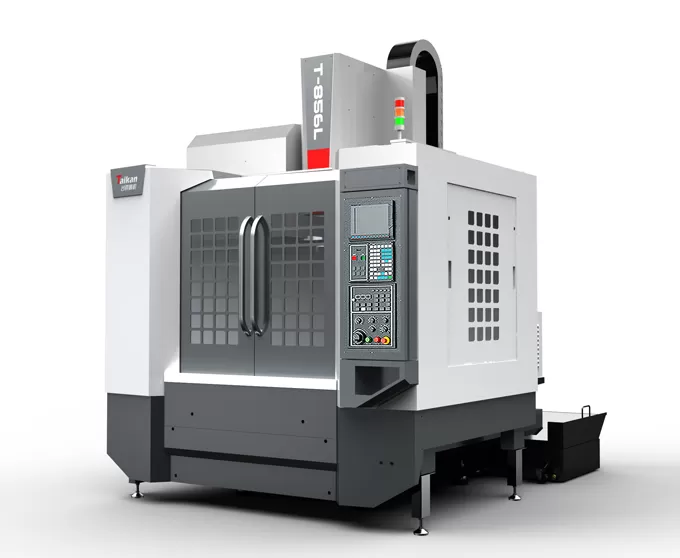

Name: T-856L centro de mecanizado vertical de alta velocidad y alta precisión
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de T-856L centro de mecanizado vertical de alta velocidad y alta precisión

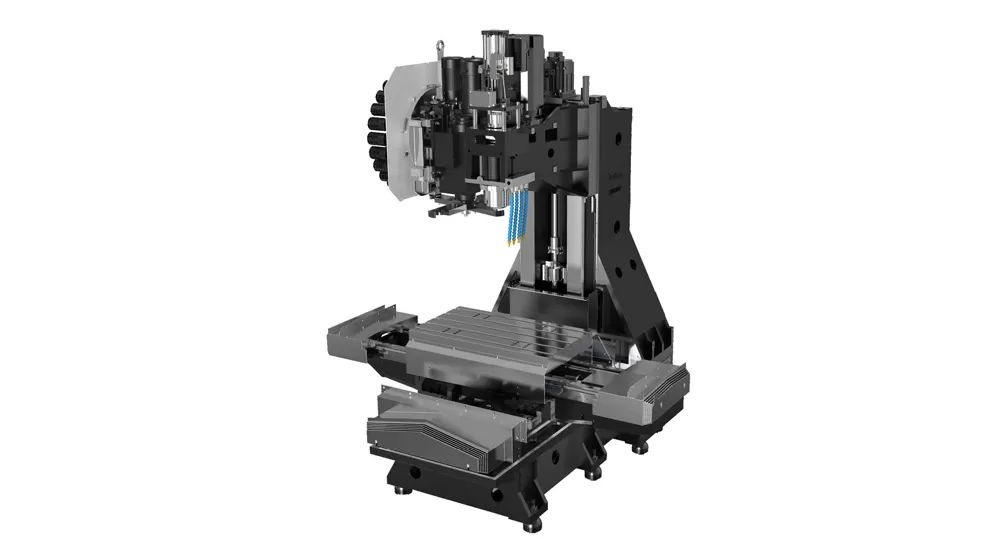

Diseño estructural

La estructura de la tabla del tipo de la columna y de la Cruz-diapositiva asegura la estabilidad y la alta precisión de la máquina.

La base grande y estable y la columna de Marco en A de alta rigidez ayudan a reducir la vibración y la deformación durante el corte a alta velocidad.

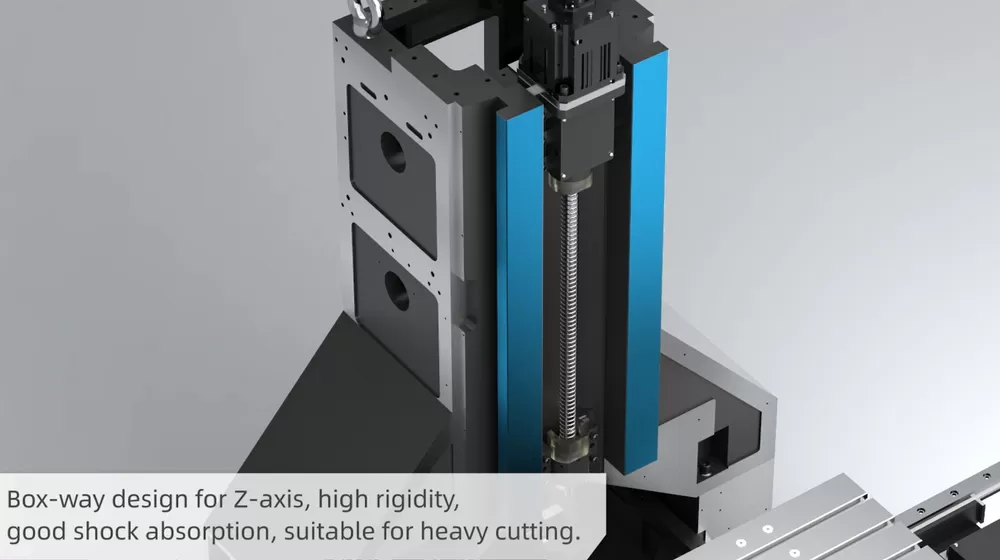

Sistema de carril guía

Los ejes X e Y están equipados con guías lineales de rodillos de alta precisión de gran especificación, mientras que el eje Z utiliza rieles duros rectangulares de alta rigidez, que combinan capacidades de alta velocidad con alta rigidez. Esta configuración es adecuada para cortes pesados y proporciona una buena amortiguación de vibraciones.

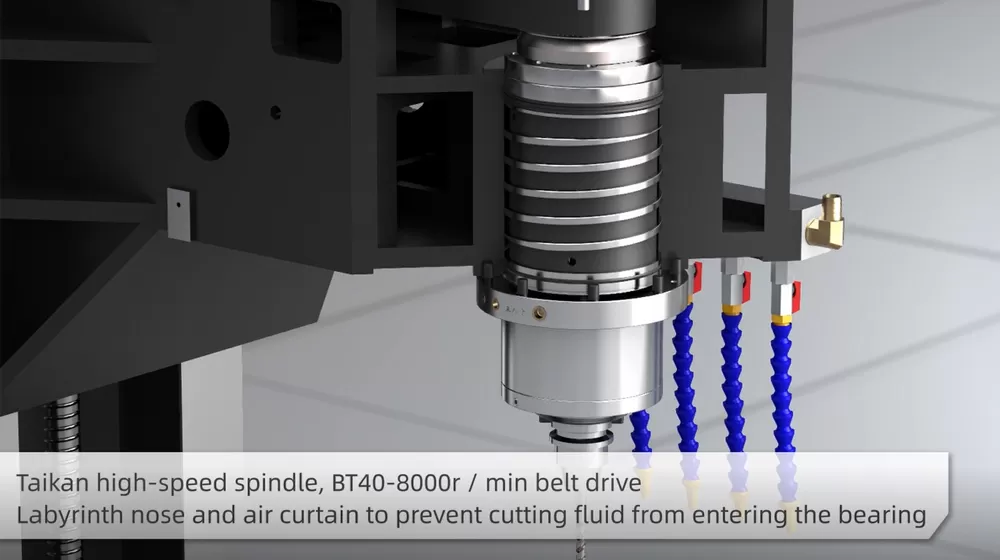

Husillo

Unidad de husillo de alta velocidad (BT40, 8000r/min) con un diseño de laberinto y protección de cortina de aire, evitando que el fluido de corte ingrese a los cojinetes del husillo.

Revista de herramientas

El cargador de herramientas tipo brazo de 24 herramientas de Taikan es conocido por su alta estabilidad y rendimiento confiable.

Aplicación de T-856L centro de mecanizado vertical de alta velocidad y alta precisión

La máquina presenta una capacidad de respuesta dinámica mejorada, lo que permite un corte de alta velocidad y una operación de baja velocidad sin gatear. Es ideal para el procesamiento de múltiples variedades y lotes pequeños de piezas complejas, como cajas pequeñas y medianas, placas, discos, válvulas, carcasas y moldes. Esta máquina se aplica ampliamente en industrias que incluyen la fabricación de piezas de precisión, productos 5G, hardware, componentes automotrices y dispositivos médicos.

Diferencia entre el centro de mecanizado horizontal y vertical

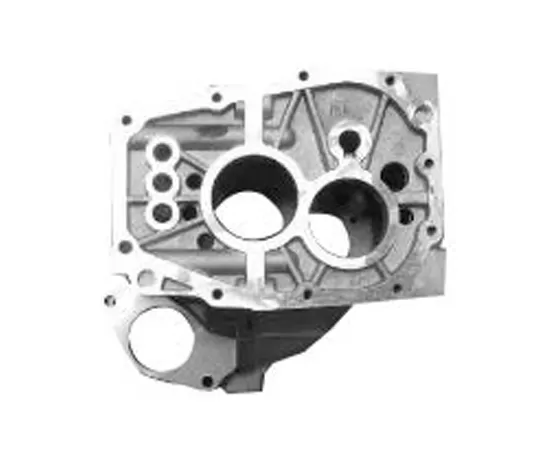

Pieza DE TRABAJO Ejemplo 1

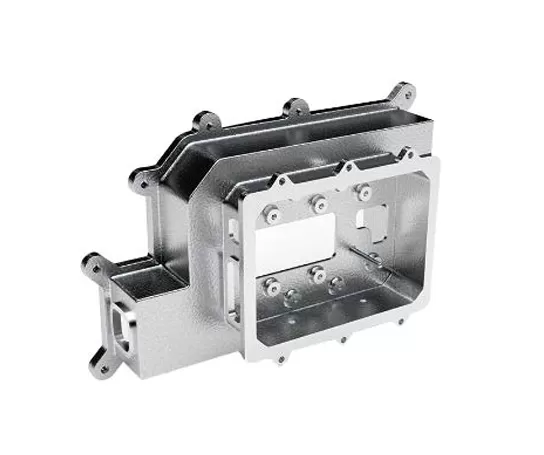

Pieza DE TRABAJO Ejemplo 2

Especificaciones de T-856L centro de mecanizado vertical de alta velocidad y alta precisión

Artículo			Unidad	T-856L	Palabras
Viajes	Viaje de mesa (eje X)		Mm	800
	Viaje del sillín (eje Y)		Mm	500
	Cabecera de viaje (eje Z)		Mm	600
	Distancia desde la nariz del husillo hasta la superficie de la Mesa		Mm	125 ~ 725
	Distancia desde el centro del husillo hasta la superficie de la Guía de la columna		Mm	565
Mesa DE TRABAJO	Tamaño DE LA MESA		Mm	1000*500
	Carga máx. (incluso carga)		KG	500
	Ranura en T (número de ranuras-ancho de ranura * espaciado)		Mm	5-18x100
Husillo	Potencia del motor (tiempo nominal/corto)		KW	7,5/11
	Par motor (nominal/corto tiempo)		N. M	35,8/95,5
	Rango de velocidad		R/min	50 ~ 8000 (cinturón)
	Diámetro del husillo		Mm	150
	Eje cónico		/	BT40
	Especificaciones del remache		/	P40T-I(MAS403)
Velocidad	Rango de velocidad de alimentación de corte		Mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido del eje X/Y/Z		M/min	36/36/24
Exactitud	Precisión de posicionamiento (X/Y/Z)		Mm	0.008/0.008/0,01	GB/T18400.4 (viaje completo)
Exactitud	Repetibilidad (X/Y/Z)		Mm	0.005/0.005/0.008	GB/T18400.4 (viaje completo)
Revista de herramientas	Capacidad de la herramienta		Piezas	24
	Peso máx. de la herramienta		KG	7
	Longitud máx. de la herramienta		Mm	250
	Diámetro máx. de la herramienta (vacío completo/adyacente)		Mm	Set75/er 150
Otros	Sistema CNC		/	Mitsubishi M80VB
	Fuente de aire	Flujo	L/min	≥ 280(ANR)
	Fuente de aire	Presión de aire	MPa	0,6 ~ 0,8
	Capacidad del equipo		KVA	25
	Capacidad del tanque de refrigerante		L	300
	Tamaño de la máquina		Mm	224031443033	Correspondiente al eje X * Y * Z
	Peso (aprox.)		KG	4800

La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
