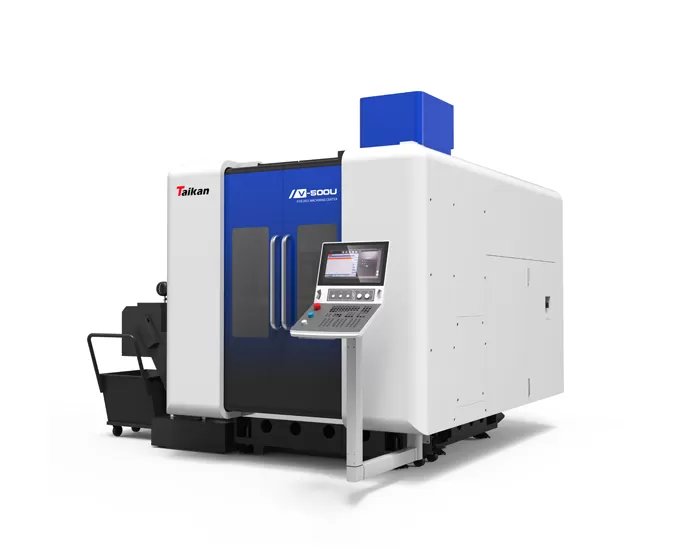

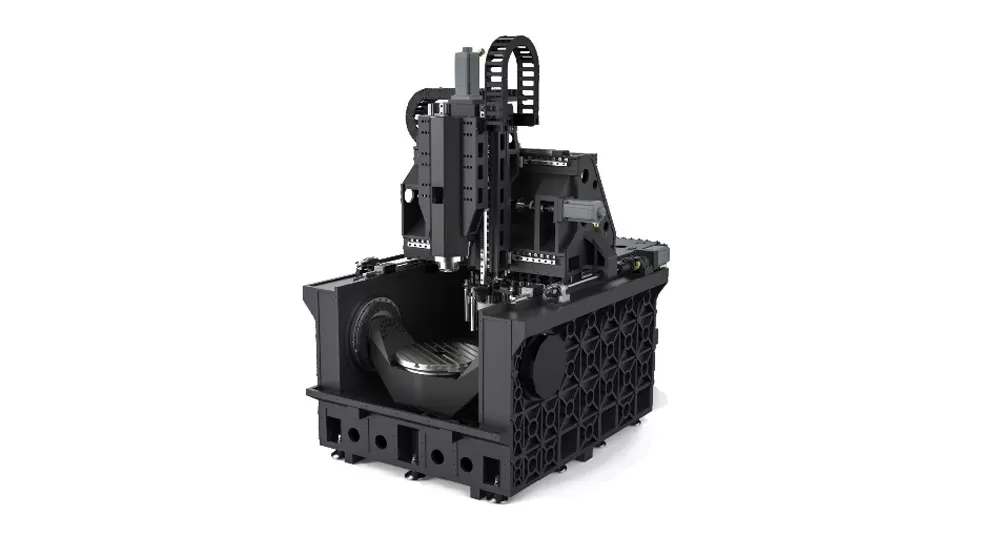

V-500U de mecanizado vertical de 5 ejes

Viajes

Viaje X/Y/Z

Mm

500/650/450

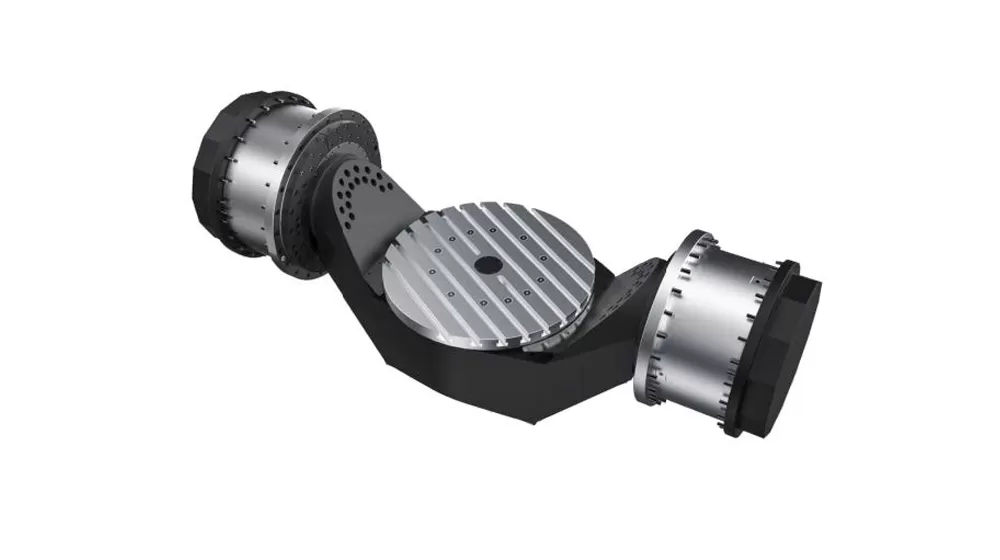

Un rango de rotación del eje

°

± 120

Rango de rotación del eje C

°

360

Distancia de la nariz del husillo a la superficie de la mesa de trabajo

Mm

150-600

Mesa

Tamaño DE LA MESA

Mm

Ocurre 500x445

Carga máx.

KG

300

Ranura en T (número de ranuras-ancho de ranura * espaciado)

Mm

7-18*65

Velocidad

Velocidad de desplazamiento rápido del eje X/Y/Z

Mm/min

36000

Velocidad de rotación rápida del eje A/C

R/min

50/50

Exactitud

Precisión de posicionamiento del eje X/Y/Z

Mm

0.006/0.006/0.006

Precisión de repetibilidad del eje X/Y/Z

Mm

0.004/0.004/0.004

Precisión de posicionamiento del eje A/C

SEC

5/5

Precisión de repetibilidad del eje A/C

SEC

3/3

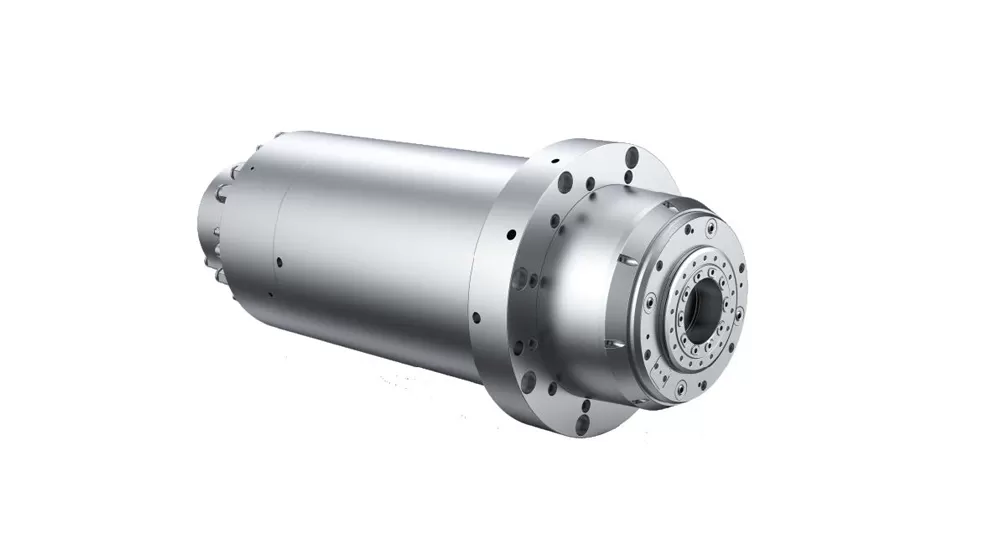

Husillo

Potencia del motor del husillo (S1/S6)

KW

30/35 5

Torque del motor del husillo (S1/S6)

Nm

47,7/57,3

Velocidad del husillo

R/min

0 ~ 20000

Especificaciones del portaherramientas

/

HSK A63

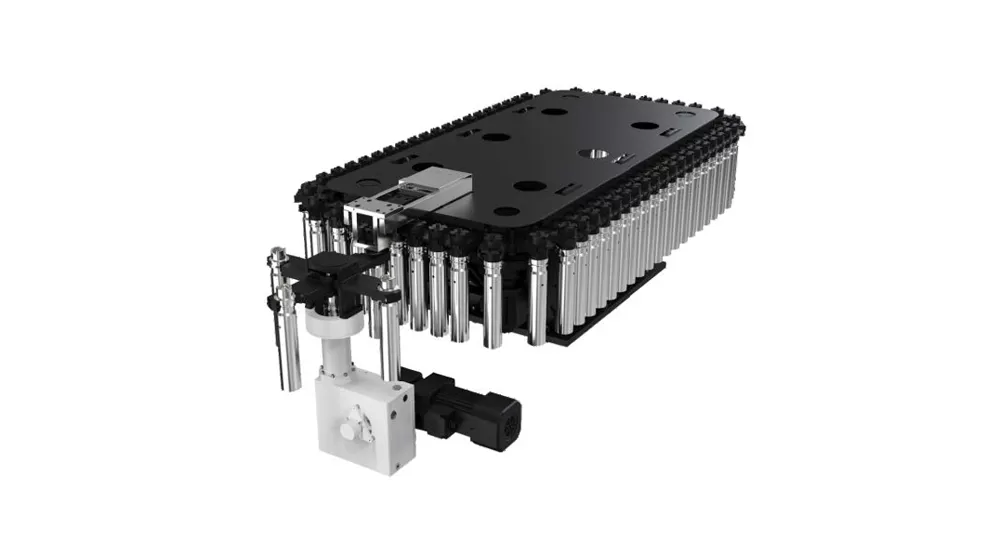

Revista de herramientas

Estructura de la revista de herramientas

/

Revista de brazo de herramienta de cadena

Capacidad de la revista de herramientas

T

40

Peso máx. de la herramienta

KG

8

Longitud máx. de la herramienta

Mm

300

Diámetro máx. (vacío completo/adyacente)

Mm

Φ 80/150

Otros

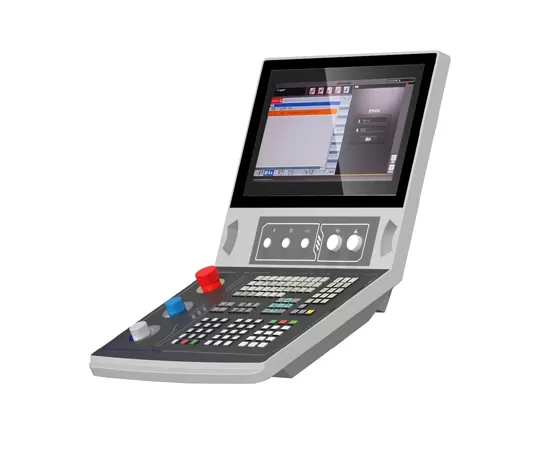

Sistema CNC

/

Siemens SINUMERIK UNO

Requisito de presión de la fuente de aire

MPa

0,6 ~ 0,8

Capacidad eléctrica total

KW

50

Tamaño de la máquina (longitud * anchura * altura)

Mm

4150*3800*2850

Peso principal de la máquina (aprox.)

KG

11000
