Soluciones de mecanizado CNC de 3 ejes: Optimizando la precisión y eficiencia para su producción.

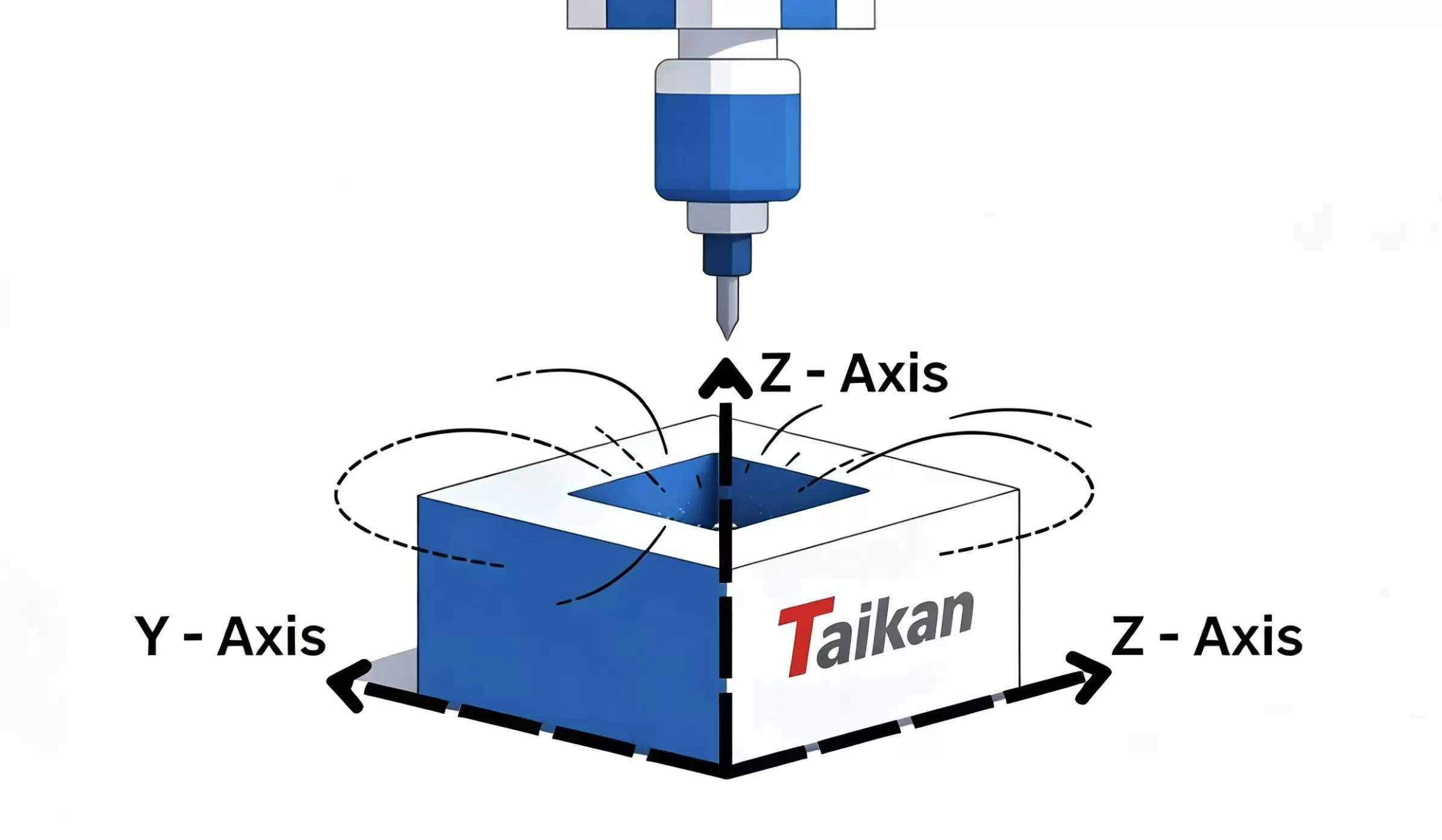

¿Qué es una máquina CNC de 3 ejes?

El mecanizado CNC de 3 ejes mueve la herramienta a lo largo de los ejes lineales X, Y y Z. Se utiliza ampliamente para fresado, taladrado, contorneado, ranurado y cajeado en piezas que se pueden mecanizar desde una o varias direcciones simples. Este método es maduro, estable y fácil de programar. Debido a que la estructura de la máquina es más sencilla, los equipos de 3 ejes suelen tener un menor costo de adquisición, menores requisitos de mantenimiento y una curva de aprendizaje más corta para operadores y programadores.

Principales tipos de máquinas de 3 ejes

En la fabricación industrial, se dividen más comúnmente por la estructura de la máquina y la aplicación, en lugar de por un solo proceso de mecanizado. Los principales tipos de máquinas de 3 ejes incluyen fresadoras de 3 ejes, tornos o centros de torneado de 3 ejes, fresadoras de pórtico y fresadoras CNC de 3 ejes.

Fresadoras de 3 ejes

Las fresadoras de 3 ejes son el tipo de máquina CNC más utilizado para mecanizado de uso general. El husillo y la herramienta de corte se mueven a lo largo de los ejes X, Y y Z para mecanizar ranuras, cavidades, contornos, superficies planas y taladros. Son ideales para piezas que requieren precisión estable, programación eficiente y producción repetible.

Tornos de 3 ejes

Los tornos de 3 ejes se utilizan principalmente para el torneado de piezas cilíndricas. En funcionamiento estándar, la pieza gira en el husillo mientras la herramienta de corte se mueve a lo largo de ejes lineales para realizar torneado, refrentado, ranurado y roscado. En comparación con los tornos convencionales de dos ejes, una configuración de 3 ejes puede admitir operaciones de mecanizado más flexibles, como taladrado descentrado o fresado en modelos seleccionados con capacidad de eje añadida.

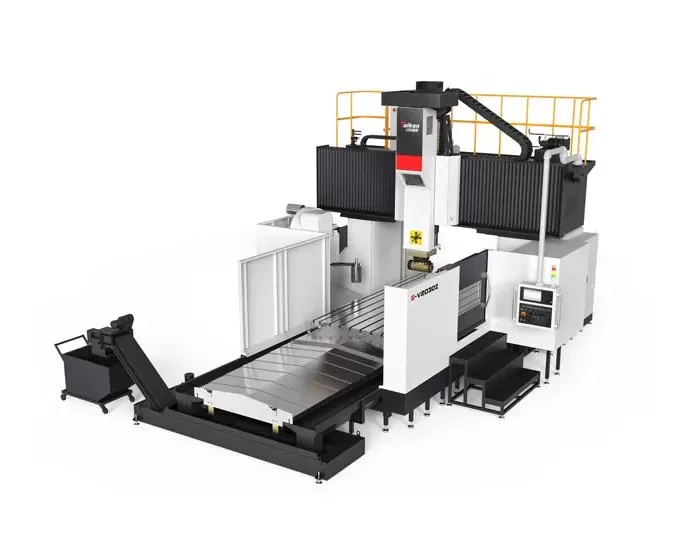

Fresadoras de pórtico

Las fresadoras de pórtico utilizan una estructura tipo puente que proporciona un fuerte soporte para piezas grandes y pesadas. Debido a su amplia envolvente de trabajo y alta rigidez, se utilizan a menudo para mecanizar moldes de gran tamaño, estructuras aeroespaciales, equipos energéticos y grandes bases de máquinas. Elcentro de mecanizado de pórticoes especialmente valioso cuando se debe mantener la precisión en un área de mecanizado grande.

Fresadoras CNC de 3 ejes

Las fresadoras CNC de 3 ejes se utilizan comúnmente para materiales no metálicos como madera, MDF, plásticos, espuma y compuestos. Están diseñadas para movimientos de alta velocidad, grandes áreas de trabajo y contorneado eficiente en 2D o 2.5D. En industrias como la señalización, muebles y procesamiento de paneles compuestos, los routers ofrecen una solución rentable y productiva.

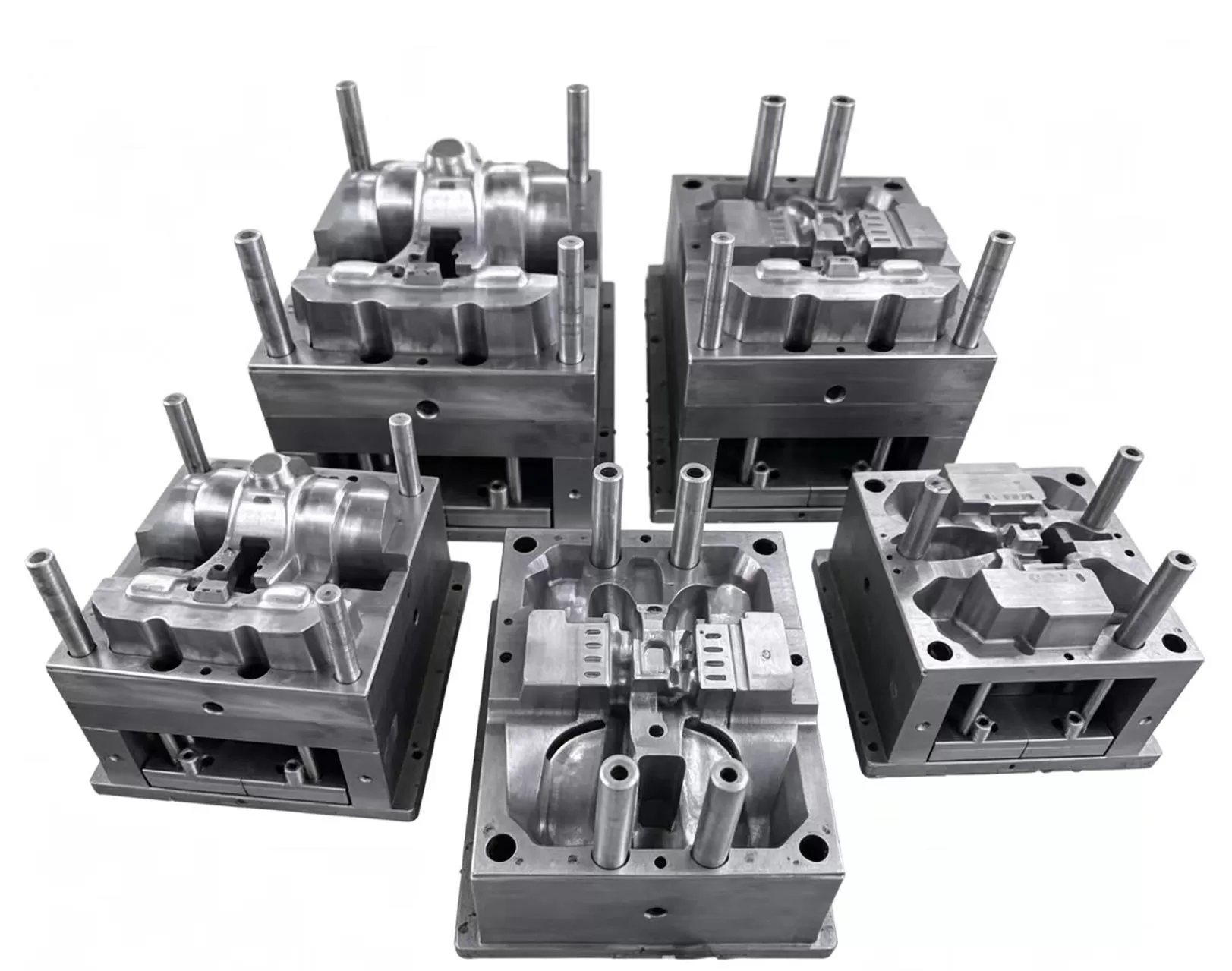

¿Qué piezas se pueden fabricar con mecanizado de 3 ejes?

El mecanizado de 3 ejes es adecuado para una amplia gama de piezas con geometría simple a moderada. Se utiliza comúnmente para producir placas planas, bloques escalonados, colectores, soportes, accesorios, moldes, troqueles y prototipos. También es una opción práctica para piezas con agujeros taladrados, ranuras fresadas, cavidades y superficies contorneadas simples. En industrias que requieren alta repetibilidad, el mecanizado de 3 ejes se utiliza a menudo para componentes estructurales, piezas de fijación y carcasas mecanizadas de precisión.

Tipos comunes de piezas incluyen:

• Placas planas y componentes base.

• Soportes y piezas de montaje.

• Bloques escalonados y colectores.

• Prototipos y piezas de muestra.

• Moldes y troqueles.

• Piezas contorneadas simples sin socavaduras.

• Componentes relacionados con engranajes y piezas rotativas con geometría básica.

Aplicaciones industriales del mecanizado de 3 ejes

El mecanizado de 3 ejes se utiliza ampliamente en múltiples industrias porque ofrece un buen equilibrio entre precisión, eficiencia y control de costos.

Aeroespacial

El mecanizado de 3 ejes se utiliza para piezas aeroespaciales como accesorios, soportes y componentes estructurales ligeros. Admite el procesamiento de materiales especializados y requisitos dimensionales ajustados.

Automoción

En la industria automotriz, el mecanizado de 3 ejes se utiliza comúnmente para carcasas, ejes, guardabarros, paneles y componentes relacionados con el motor. Es especialmente útil para piezas que requieren tolerancias estables y producción repetible.

Electrónica

El mecanizado de 3 ejes se utiliza ampliamente para carcasas, envolventes y disipadores de calor. Ayuda a crear formas y superficies precisas que facilitan el ensamblaje y la disipación de calor.

Dispositivos médicos

Las piezas médicas a menudo se mecanizan con titanio, acero inoxidable y materiales compuestos.centro de mecanizado de pórtico de 3 ejeses adecuado para componentes que requieren precisión, calidad superficial y consistencia.

Herramientas y troqueles

El mecanizado de 3 ejes juega un papel importante en la producción de herramientas y troqueles. Se utiliza comúnmente para bases de moldes, troqueles y piezas de utillaje que requieren precisión y repetibilidad fiables.

Proceso de mecanizado de 3 ejes vs proceso de mecanizado CNC de 5 ejes

Servicios de mecanizado CNC de Taikan

Los servicios de mecanizado CNC de Taikan están diseñados para satisfacer una amplia gama de requisitos de piezas, desde el mecanizado estándar de 3 ejes hasta soluciones avanzadas. Ayudamos a los clientes a elegir el proceso más adecuado en función de la geometría de la pieza, el material, los requisitos de precisión y los objetivos de producción.mecanizado de 5 ejes

Con una sólida experiencia técnica en planificación de procesos de mecanizado, integración de equipos y soporte de aplicaciones,Taikanofrece soluciones CNC fiables para industrias que exigen consistencia, eficiencia y calidad. Ya sea que el proyecto involucre piezas estructurales simples o componentes complejos de alta precisión, nuestro objetivo es proporcionar una solución de mecanizado práctica que se ajuste a la necesidad real de producción.
