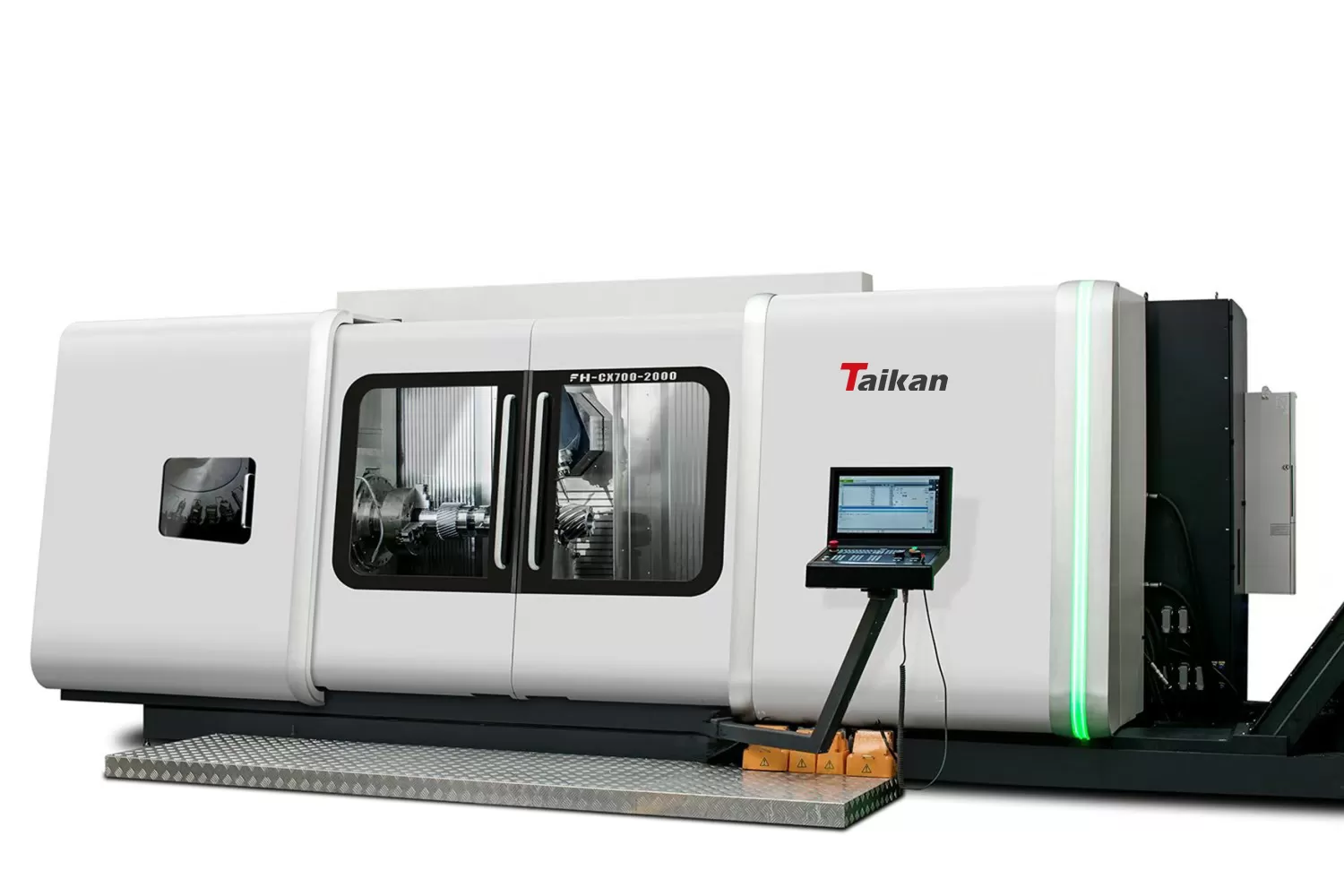

CX700-2000 Centro de torneado-fresado de 7 ejes con 5 ejes simultáneos—Una configuración, posibilidades infinitas.

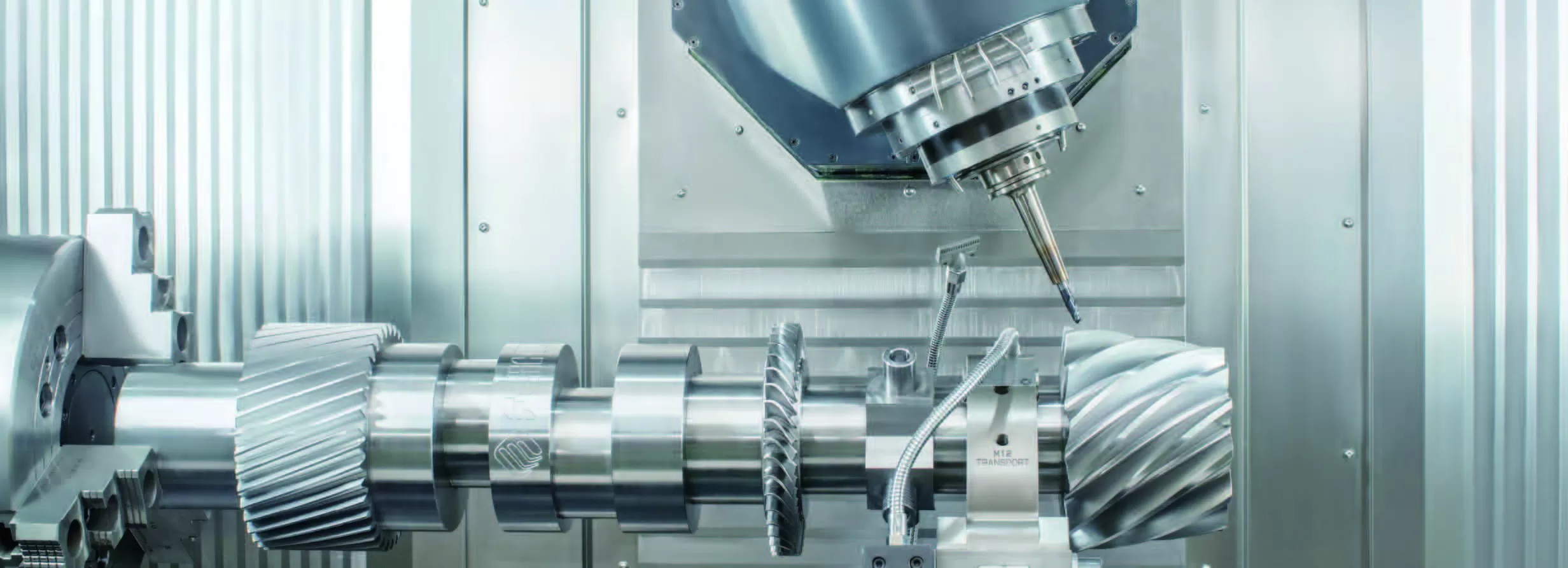

Logre una precisión inigualable con elCX700-2000—un centro de torneado-fresado diseñado para manejar fresado, taladrado, torneado y mecanizado complejo de contornos en 5 ejes en una sola sujeción. Ideal para rotores aeroespaciales, hélices de barco, cigüeñales, impulsores y otros componentes de alto valor.

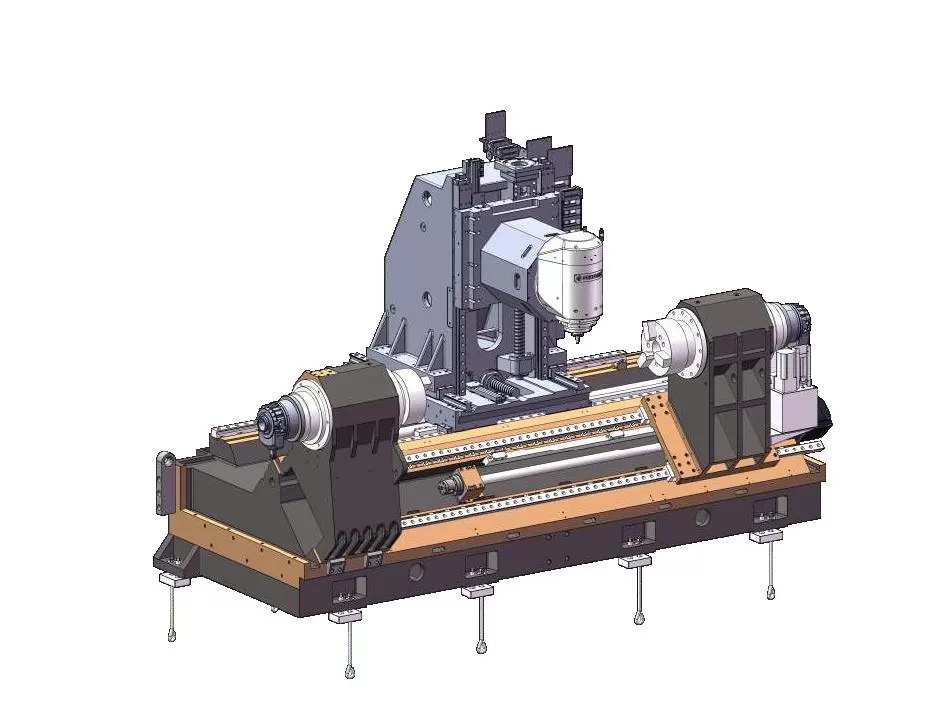

Integridad estructural superior

La base de la máquina es de fundición mineral, mientras que las partes móviles están fabricadas con hierro fundido Meehanite de primera calidad, aliviado de tensiones mediante revenido y envejecimiento natural para una estabilidad y resistencia a las vibraciones excepcionales.

Diseño de columna móvil para mecanizado de piezas grandes

Con un diámetro de torneado de hasta630 mmy un recorrido del eje Y de400 mm, la máquina admite operaciones excéntricas y descentradas. Un contrahusillo estándar permite el mecanizado completo de 6 caras y el fresado libre real en 5 ejes.

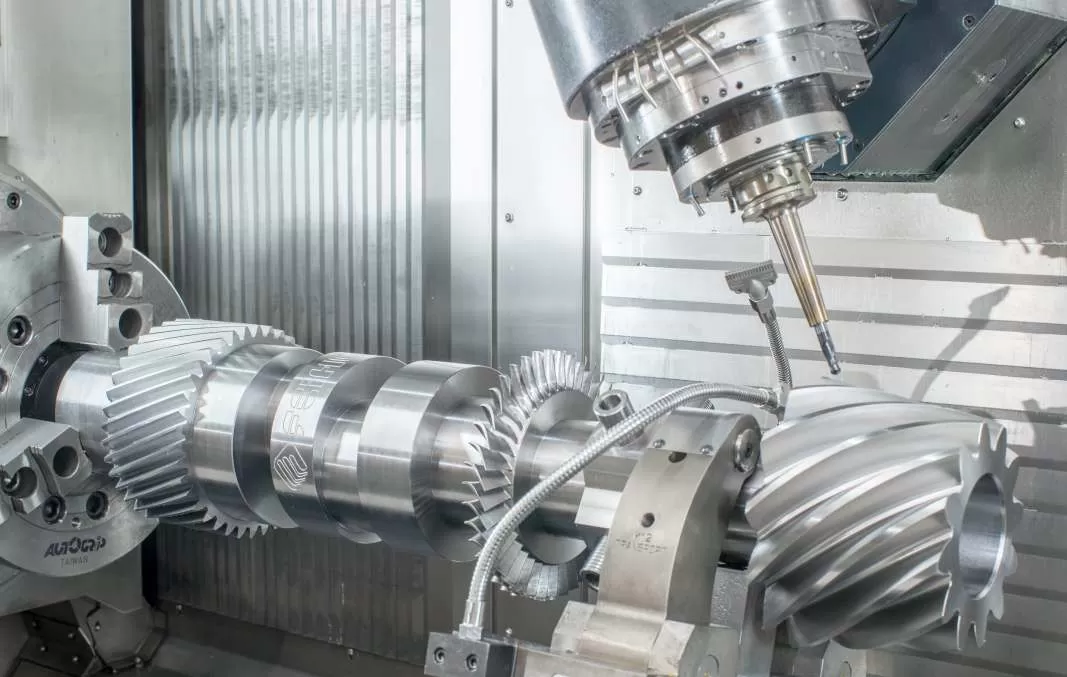

Torneado y fresado de alto par

Un husillo eléctrico Kessler(12,500 rpm, 54 kW, 210 Nm)ofrece una precisión de fresado extrema, respaldado por refrigeración externa para un rendimiento térmico constante.

Cabezal de fresado de eje B con accionamiento directo

Equipado con un motor de par integrado, el cabezal de fresado basculante garantiza un funcionamiento sin holgura y una rigidez superior. Los encoders Heidenhain integrados y el control de lazo cerrado completo garantizan un posicionamiento ultrapreciso.

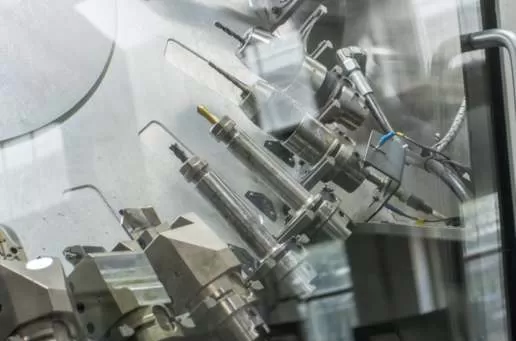

Gestión eficiente de herramientas

Un cambiador de alta capacidadServoaccionado de 36 herramientaspermite cambios de herramientas rápidos y estables con alta repetibilidad.

Potente sistema CNC y de accionamiento

SiemensLos accionamientos S120 con capacidad de sobrecarga de 3x y los motores 1FT de alta dinámica se combinan con la plataforma de control HMI TCU30.3 + ICP427E, ofreciendo una potente capacidad de procesamiento y un funcionamiento suave.
