Soluciones de mecanizado CNC para la economía de baja altitud: Redefiniendo la fabricación de componentes para UAV y eVTOL

A medida que la "Economía de Baja Altitud" asciende como una frontera estratégica global, la rápida evolución de los vehículos aéreos no tripulados (UAV) y las aeronaves eléctricas de despegue y aterrizaje vertical (eVTOL) está remodelando la logística moderna y la movilidad urbana. En el corazón de esta revolución se encuentra la demanda de componentes estructurales que equilibren requisitos extremos de ligereza con una integridad mecánica inquebrantable.

Taikan Machine, líder en equipos inteligentes de alta gama, ofrece soluciones integrales de mecanizado CNC adaptadas a los elementos estructurales centrales de aeronaves de baja altitud. Al integrar una profunda experiencia técnica con procesos de fabricación avanzados, capacitamos a nuestros socios para lograr una producción en masa de alta precisión, alta eficiencia y estabilidad.

Navegando la complejidad de materiales y la rigidez estructural

Los componentes de aeronaves de baja altitud requieren una diversa gama de materiales de alto rendimiento, incluidas aleaciones de aluminio de grado aeroespacial, titanio, compuestos de fibra de carbono y acero inoxidable de alta resistencia. Taikan Machine los clasifica en tres dominios principales de mecanizado, cada uno optimizado para un rendimiento y precisión máximos.

1. Estructuras de cavidades complejas: Alta eficiencia de velocidad con integración de 4 ejes

Los esqueletos de fuselaje, carcasas de baterías y estructuras de cuadro a menudo presentan geometrías de paredes delgadas, cavidades profundas y bolsillos intrincados de reducción de peso. El mecanizado tradicional suele tener dificultades con la vibración de herramientas y tiempos de ciclo excesivos.

La Solución Taikan: Serie T-500S / T-600S de Alta Velocidadcentro de mecanizado de taladrado. Diseñadas para una eliminación de metal de alta eficiencia, estas máquinas son la base de la producción de cuadros de UAV.

• Supresión de vibraciones e integridad superficial: Con estructuras de bancada de alta rigidez y husillos de accionamiento directo que alcanzan 24,000 RPM, la serie T suprime eficazmente la resonancia durante el mecanizado de paredes delgadas. Esto asegura acabados superficiales superiores en fondos de cavidades y paredes laterales, minimizando la necesidad de pulido manual secundario.

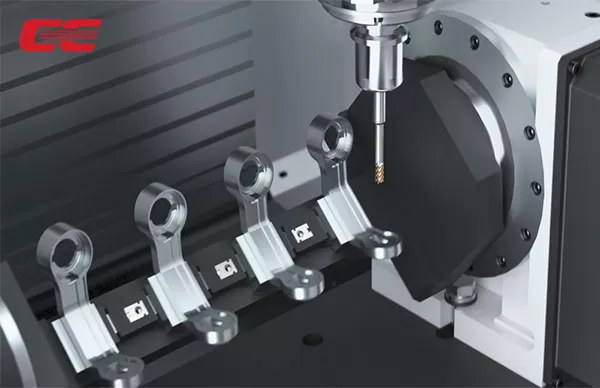

• Procesamiento simultáneo de 4 ejes: Al integrar mesas giratorias de alta precisión, pasamos del mecanizado estándar de 3 ejes al de 4 ejes en múltiples caras. Para componentes como soportes de motor y conectores de brazo, esto permite fresado y taladrado multifaz en una sola configuración, aumentando la eficiencia general en más del 30%.

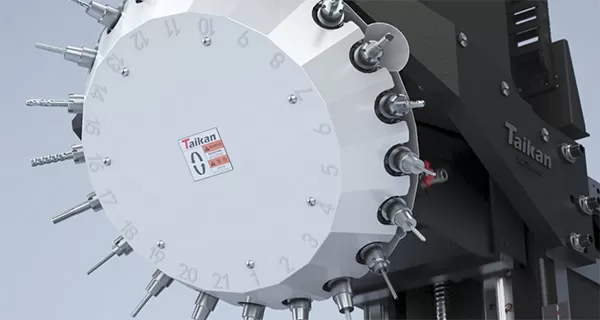

• Gestión rápida de herramientas: Un almacén de 21 herramientas de alta capacidad y un cambiador automático de herramientas (ATC) de alta velocidad minimizan el tiempo no productivo, acomodando los frecuentes cambios de herramienta —desde fresas de extremo hasta brocas y machos— requeridos para el trabajo de cavidades complejas.




2. Geometrías aerodinámicas: Precisión simultánea de 5 ejes

Los componentes con superficies de forma libre, cavidades angulares profundas y características espaciales complejas son críticos para el rendimiento aerodinámico. El mecanizado convencional con múltiples configuraciones introduce errores acumulativos que comprometen la estabilidad de vuelo.

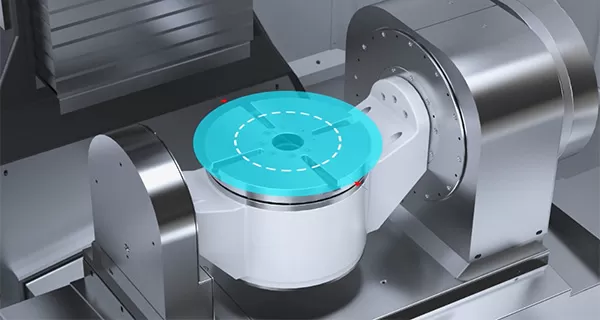

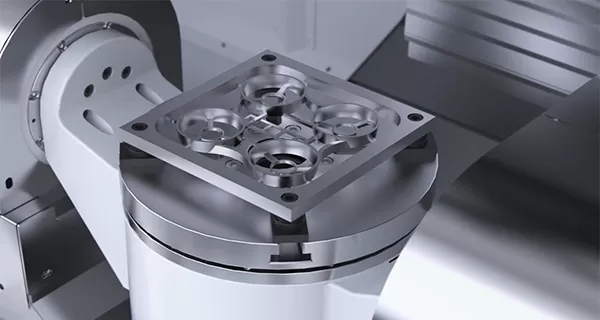

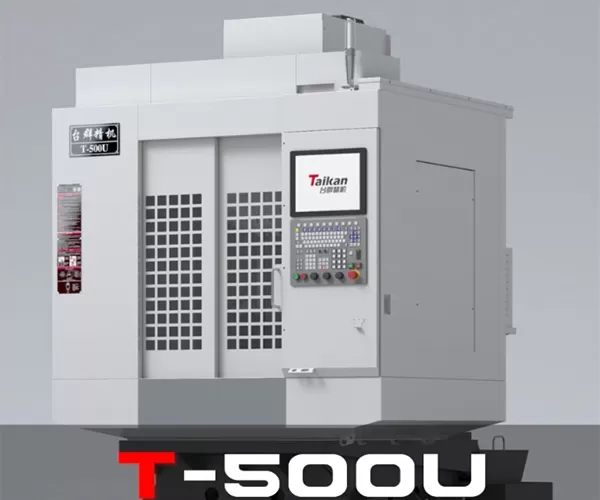

La Solución Taikan:Centro de mecanizado de taladrado y roscado simultáneo de 5 ejes T-500Uutilizando una estructura basculante-rotatoria tipo "Cuna" (ejes A/C), estecentro de mecanizado de 5 ejeslogra el procesamiento "Done-in-One" para las geometrías más desafiantes.

• Postura optimizada de la herramienta: El enlace de 5 ejes asegura que la herramienta mantenga el ángulo de corte ideal en relación con curvas complejas. Para carenados de UAV y cubiertas aerodinámicas, esto elimina las "marcas de cúspide" o "líneas de testigo" causadas por múltiples configuraciones, asegurando las transiciones suaves esenciales para la eficiencia de vuelo.




• Rigidez mejorada mediante la evitación de interferencias: La capacidad de inclinar la pieza de trabajo permite el uso de herramientas de corte más cortas y rígidas, evitando interferencias con los accesorios. Las herramientas cortas reducen significativamente la deflexión y el chatter, especialmente al mecanizar materiales difíciles como titanio o aluminio de alta resistencia.




• Precisión espacial para sistemas de vuelo: Para garantizar la fiabilidad del control de vuelo, las posiciones de montaje de motores requieren tolerancias espaciales extremas. El T-500U ofrece el control de coordenadas de alta precisión necesario para proporcionar una base mecánica estable para el sistema de propulsión de la aeronave.




3. Piezas rotacionales de precisión: Torneado de tipo suizo de alta estabilidad

Los sistemas de propulsión y controles de vuelo de UAV dependen de una multitud de ejes y pasadores de diámetro pequeño caracterizados por altas relaciones de esbeltez y tolerancias ajustadas.

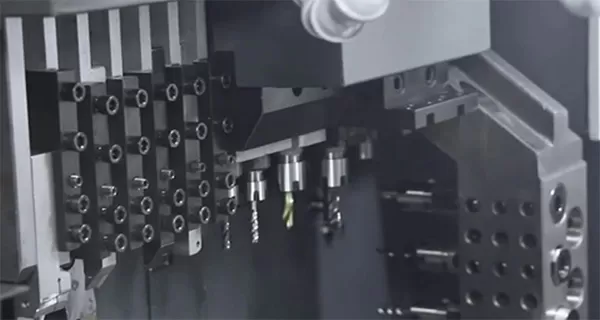

La Solución Taikan: Tornos CNC de tipo suizo Serie ST-2031 / ST-2631 La serie ST está diseñada específicamente para la producción de alto volumen de componentes rotacionales esbeltos y de alta precisión.

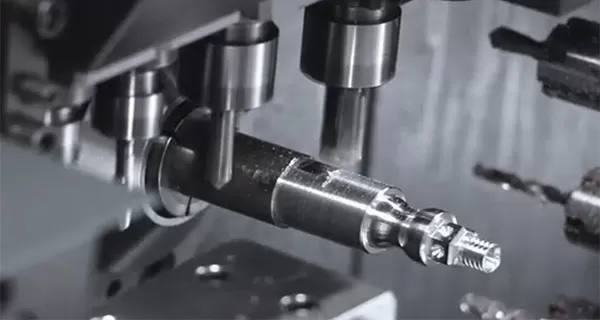

• Excelencia en mecanizado longitudinal: Al utilizar un cabezal móvil y soporte de casquillo guía, el punto de corte permanece consistentemente cerca del punto de soporte. Esto elimina virtualmente la deflexión de la pieza, un desafío común al mecanizar los largos y delgados ejes de motor y pasadores de transmisión utilizados en UAV.




• Versatilidad excepcional de materiales: Ya sea procesando acero inoxidable 316L para internos de motor o aceros de aleación de alta resistencia para pasadores de transmisión, la serie ST proporciona la estabilidad térmica y la arquitectura rígida requeridas para una precisión dimensional consistente en ciclos de producción 24/7.




Impulsando el éxito definido por el cliente

En Taikan Machine, entendemos que el futuro de la economía de baja altitud depende de la simplicidad de fabricación, precisión y escalabilidad. Al ofrecer un ecosistema completo de soluciones de mecanizado —desde taladrado de alta velocidad y fresado simultáneo de 5 ejes hasta torneado de precisión— proporcionamos la infraestructura tecnológica que nuestros socios necesitan para liderar en un mercado global competitivo.

Taikan Machine: Precisión en Movimiento, Excelencia en Vuelo.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
