Guías de caja vs Guías lineales: ¿Qué construcción de VMC es la adecuada para sus necesidades de corte de alta resistencia?

Cuando se trata de centros de mecanizado vertical (VMC) para corte pesado, la elección del sistema de guías es fundamental. En Taikan, comprendemos que las guías de caja versus las guías lineales pueden afectar significativamente la precisión, la velocidad y la longevidad de la máquina. Elegir la guía adecuada influye no solo en el rendimiento del mecanizado, sino también en el retorno de la inversión para su taller.

¿Qué son las guías de caja?

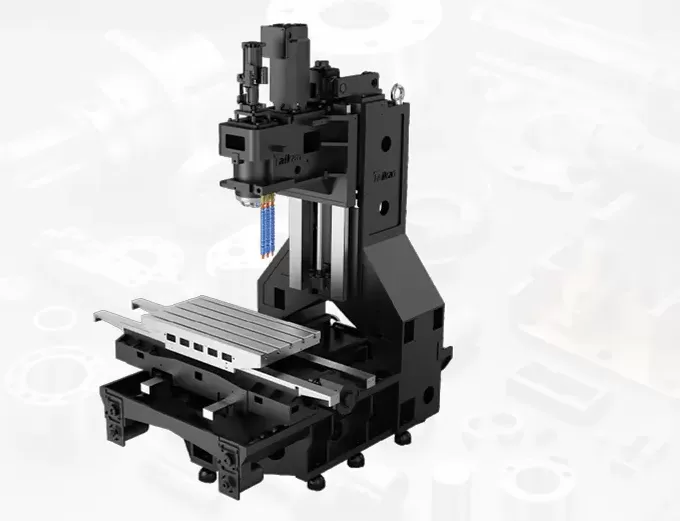

Las guías de caja (o guías de bancada) son rieles deslizantes integrados directamente en la base de la máquina. Generalmente fabricadas en hierro fundido y acabadas mediante raspado manual, estas guías forman una estructura de soporte rígida que maximiza la superficie de contacto y la absorción de vibraciones.

Ventajas clave de las guías de caja:

• Rigidez y estabilidad superiores:centro de mecanizado de guías de cajaes ideal para corte pesado y mecanizado de piezas grandes.

• Excelente distribución de carga: mantiene la precisión incluso en operaciones excéntricas o de alta fuerza.

• Durabilidad: ideal para componentes de hierro fundido, acero y forjados.

¿Qué son las guías lineales?

Las guías lineales (o guías de movimiento lineal, guías LM) utilizan elementos rodantes como bolas o rodillos para lograr un movimiento suave y de baja fricción. Con un coeficiente de fricción tan bajo como 0.05, las guías lineales destacan en precisión y velocidad.

Ventajas clave de las guías lineales:

• Operación a alta velocidad: Lasistema de riel de guía linealsoporta un movimiento rápido de la herramienta y aceleración.

• Posicionamiento de precisión: adecuado para líneas de producción automatizadas y mecanizado multieje.

• Eficiencia energética: la resistencia reducida permite operaciones más suaves y controladas.

Guía de caja vs guía lineal: cómo elegir el VMC adecuado

La decisión entre guías de caja y guías lineales depende de sus requisitos de producción:

Aplicaciones de las guías en máquinas CNC

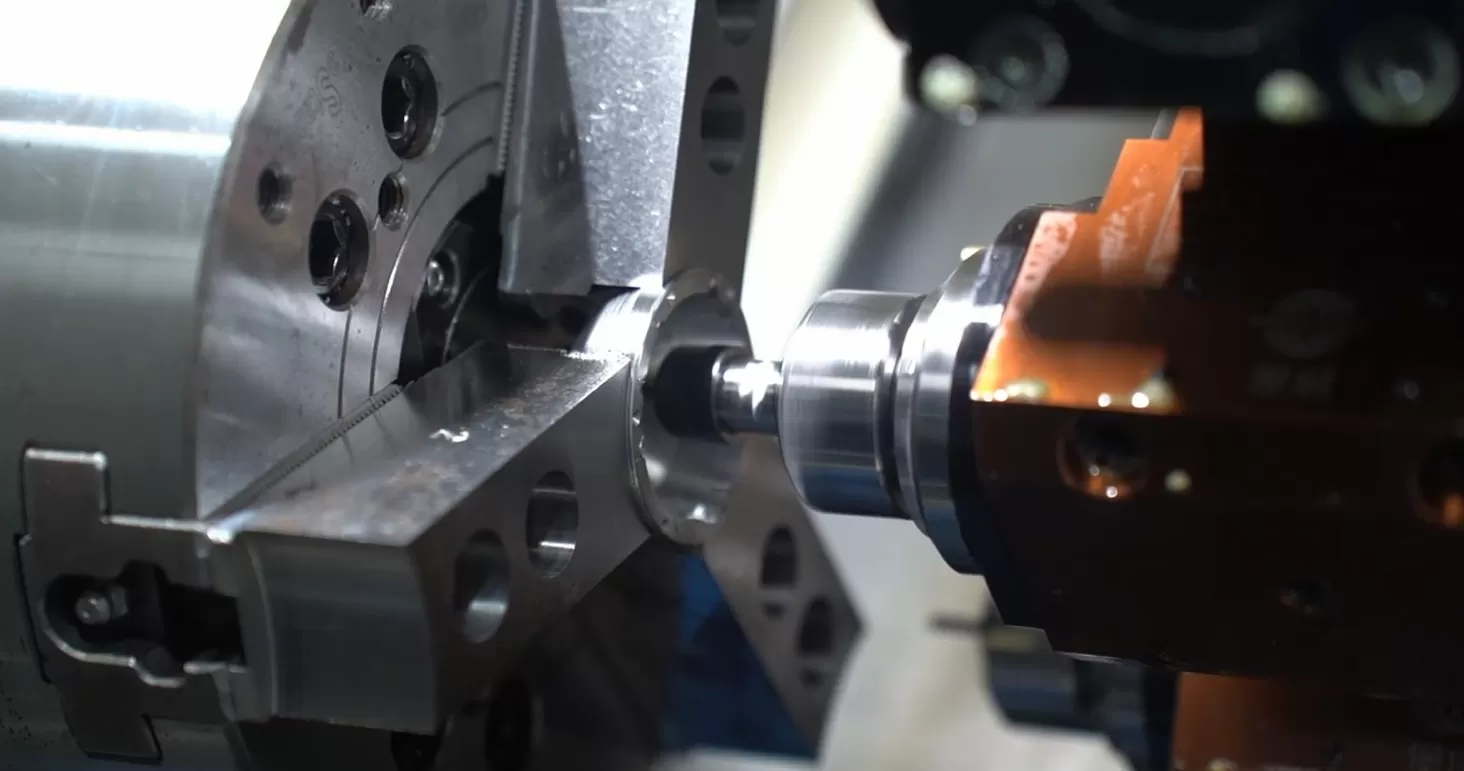

• Torno CNC con guía lineal: guía inclinada de precisión de alta velocidadtorno CNC de alta precisiónpara moldes y componentes de aluminio.

• Guías en tornos y centros de fresado: críticas para el corte pesado, la prolongación de la vida útil de la herramienta y la calidad del acabado superficial.

• Guías deslizantes para máquinas herramienta: garantizan un movimiento suave y preciso en ciclos repetitivos.

• Centros de mecanizado vertical con guías lineales: permiten la producción automatizada con mínima intervención del operario.

¿Por qué es importante la selección de guías?

Elegir la guía correcta afecta:

1. Precisión de mecanizado: una selección adecuada de guías evita desviaciones bajo carga.

2. Velocidad operativa: las guías lineales facilitan ciclos de producción rápidos.

3. Longevidad de la máquina: las guías de caja absorben vibraciones y fuerzas pesadas, prolongando la vida útil.

4. Eficiencia energética: las guías lineales reducen la fricción, disminuyendo el consumo de energía.

Para fabricantes que trabajan con acero pesado, hierro fundido o piezas grandes, las guías de caja siguen siendo la opción preferida. Para tareas de gran volumen y alta precisión con materiales más ligeros, las guías lineales destacan.

Experiencia de Taikan en soluciones de guías

Como uno de los principalesFabricantes chinos de CNC, Taikan ofrece centros de mecanizado vertical personalizados con sistemas de guías de caja, lineales o híbridos diseñados para satisfacer diversos requisitos de producción. ¿Listo para optimizar su eficiencia de mecanizado? Contacte a Taikan hoy para discutir sus requisitos de guías en CNC y explorar la mejor construcción de VMC para su taller.

FAQs

P1: ¿Cuál es la diferencia entre las guías de caja y las guías lineales?

R: Las guías de caja ofrecen una rigidez superior para corte pesado, mientras que las guías lineales proporcionan precisión a alta velocidad con menor fricción.

P2: ¿Son adecuadas las guías lineales para corte pesado?

R: Las guías lineales son sensibles a la vibración y menos adecuadas para mecanizado pesado y de alta fuerza. Las guías de caja son preferibles para tales tareas.

P3: ¿Puede una máquina CNC tener tanto guías de caja como lineales?

R: Sí, las configuraciones híbridas utilizan guías de caja para estabilidad en ejes de carga pesada y guías lineales para velocidad en ejes de alto movimiento.

P4: ¿Qué es una guía lineal en el mecanizado CNC?

R: Una guía lineal es un sistema de guía con elementos rodantes que garantiza un movimiento lineal suave, preciso y de alta velocidad para máquinas CNC.

P5: ¿Cómo afecta la selección de guías al mecanizado?

R: Influye en la precisión, velocidad, vida útil de la herramienta, consumo de energía y longevidad general de la máquina.
