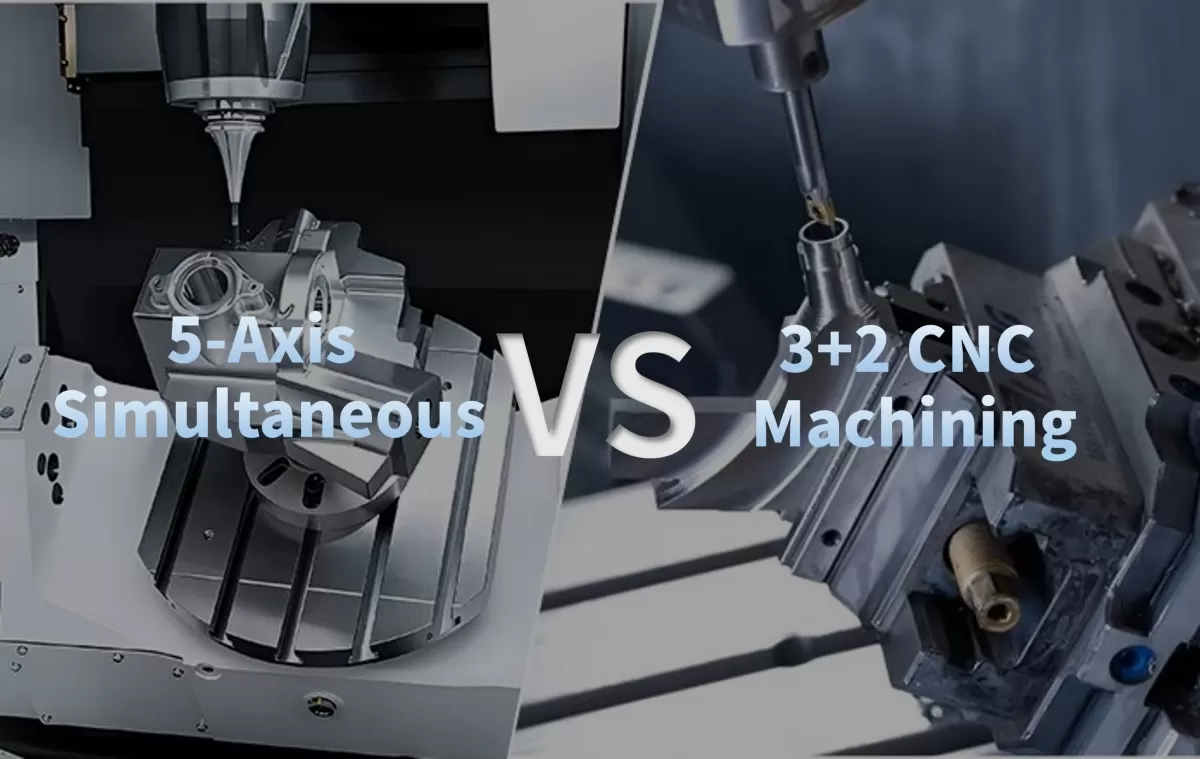

Verdadero mecanizado simultáneo de 5 ejes vs. mecanizado CNC 3+2: una comparación detallada

¿Cuándo una máquina de 5 ejes no es realmente una máquina de 5 ejes? La respuesta es simple:Cuando se posiciona utilizando 5 ejes, pero solo corta con 3.

En sectores de alta precisión como el aeroespacial, los dispositivos médicos, la automoción y la fabricación de troqueles y moldes, el término "5 ejes" se utiliza a menudo de manera imprecisa. Esta confusión conceptual acaba costando a los talleres dinero real, tiempo valioso y precisión.

At Taikan Machine, nos enfocamos en cerrar esta brecha. Como fabricante líder de máquinas CNC que cotiza en bolsa y con amplia experiencia en el mecanizado multieje, queremos ofrecerle un desglose claro y directo dela tecnología simultánea de 5 ejes realfrente ael posicionamiento de ejes 3+2para ayudarle a realizar la inversión adecuada para su taller.

1. La diferencia fundamental: Compensación dinámica frente a posicionamiento estático

La división fundamental entre estos dos métodos radica completamente en cómo el control CNC calcula el movimiento.

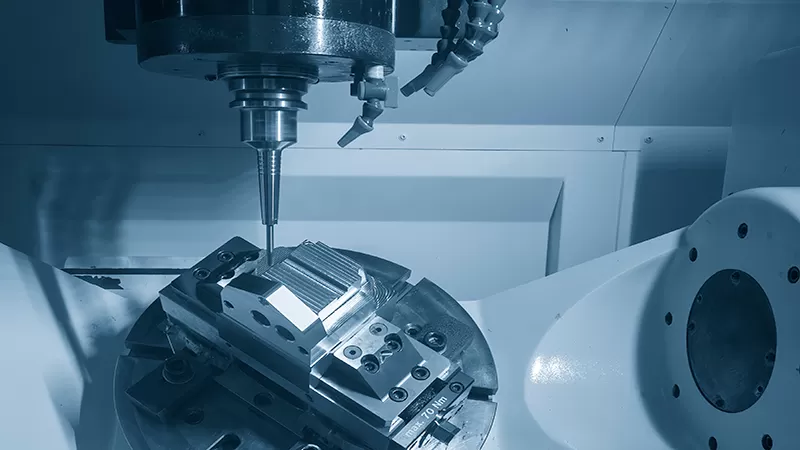

Mecanizado de ejes 3+2 (Posicional)

En esencia, el mecanizado 3+2 es una operación estándar de 3 ejes que toma prestados dos ejes de rotación únicamente para la orientación.

• Cómo funciona:La mesa giratoria o el cabezal inclina la pieza de trabajo a un ángulo predeterminado. Una vez bloqueada en su lugar, todo el corte se realiza estrictamente a lo largo de los ejes X, Y y Z.

• La desventaja:La trayectoria de mecanizado se convierte en una serie de aproximaciones segmentadas y escalonadas. Cada vez que la máquina indexa a un nuevo ángulo, introduce una nueva configuración. Esto acumula inherentemente errores de posicionamiento, requiere reajustes manuales frecuentes de los decalajes de trabajo y añade tiempos de inactividad ocultos que las estimaciones de tiempo de ciclo rara vez tienen en cuenta.

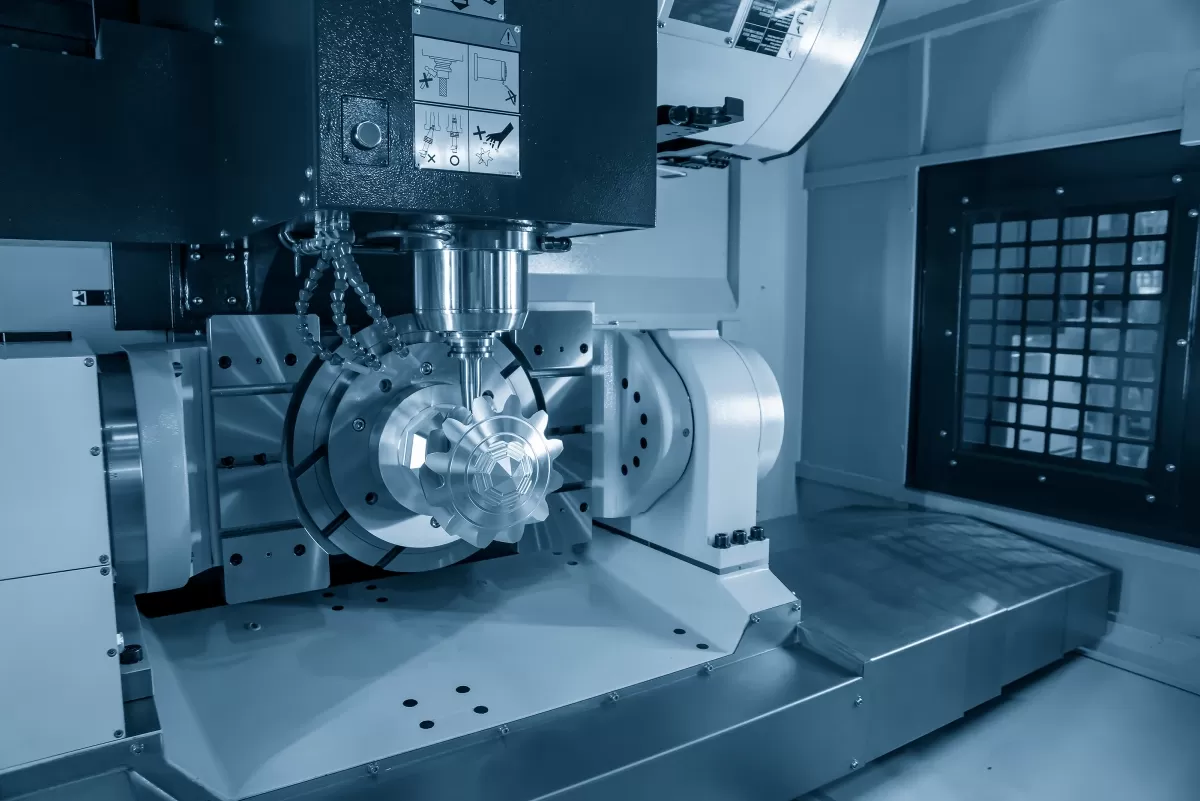

Mecanizado simultáneo completo de 5 ejes

El verdadero mecanizado de 5 ejes mantiene los cinco ejes interpolando y moviéndose activamente durante el corte.

• Cómo funciona:Cada Taikancentro de mecanizado CNC de 5 ejesfunciona con una arquitectura CNC nativa que incluyeRTCP (Rotated Tool Center Point)control.

• La ventaja:El control calcula continuamente el desplazamiento espacial de la punta de la herramienta causado por los movimientos rotativos en tiempo real. Compensa automáticamente la longitud de pivote del cabezal y la geometría de la mesa. La punta de la herramienta sigue el contorno programado sin defectos, incluso mientras la pieza de trabajo gira y rota a través de curvas compuestas complejas.

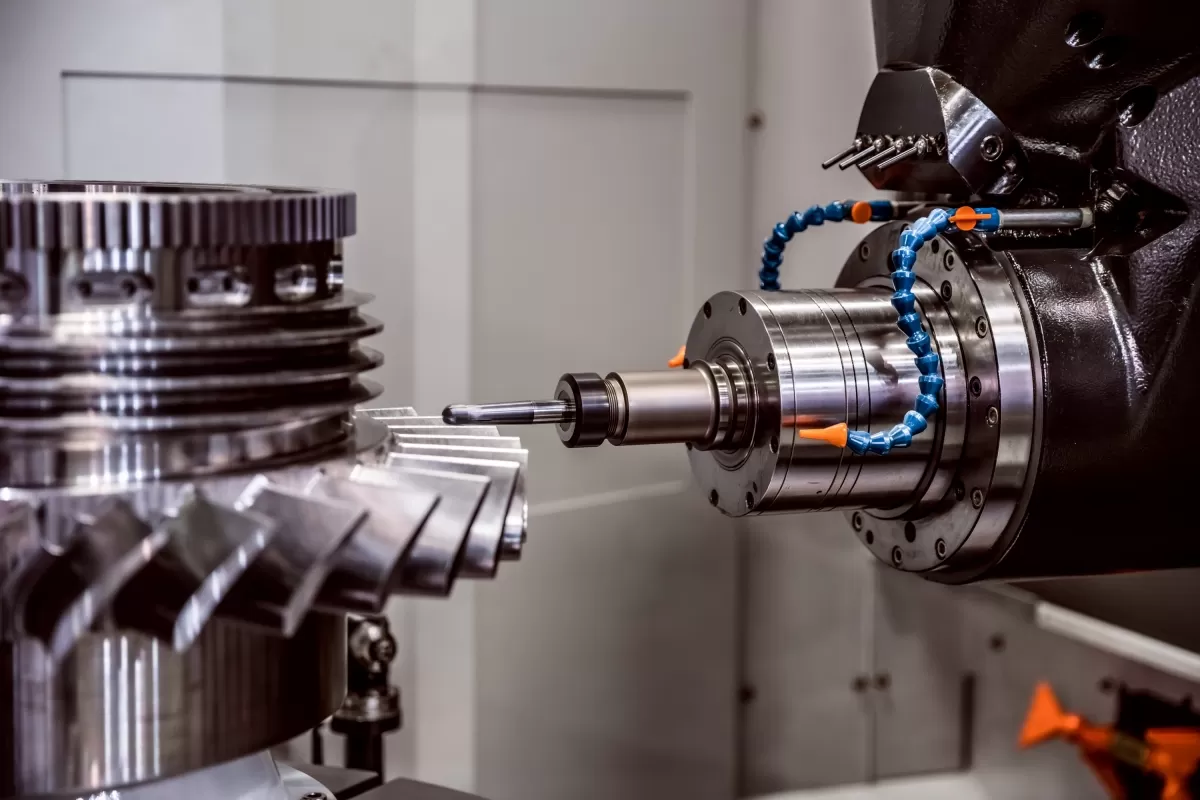

2. Geometría y calidad superficial: Contornos complejos frente a planos simples

Su elección entre estas dos tecnologías afecta directamente al acabado superficial y a los tiempos de ciclo de sus piezas terminadas.

Las limitaciones del mecanizado 3+2

Una configuración 3+2 destaca con piezas prismáticas —como tapas de carcasas o bloques de colectores— que requieren mecanizado en múltiples caras planas. Usted indexa la pieza y luego taladra, rosca o cajera de manera eficiente.

Sin embargo, cuando se le exige manejar superficies de forma libre como álabes de impulsor, implantes ortopédicos o componentes estructurales aeroespaciales, la lógica se desmorona:

• Como no puede ajustar continuamente el ángulo de la herramienta con respecto a una superficie curva, el sistema CAM debe aproximar la forma utilizando un mosaico de trayectorias de herramienta discretas de 3 ejes.

• Esto crea hastaun solapamiento de trayectorias de herramienta del 40%, lo que significa que la máquina pasa casi la mitad del tiempo recortando el mismo material.

• El resultado son "líneas de testigo" visibles y un acabado superficial más rugoso, lo que exige un costoso pulido manual posterior.

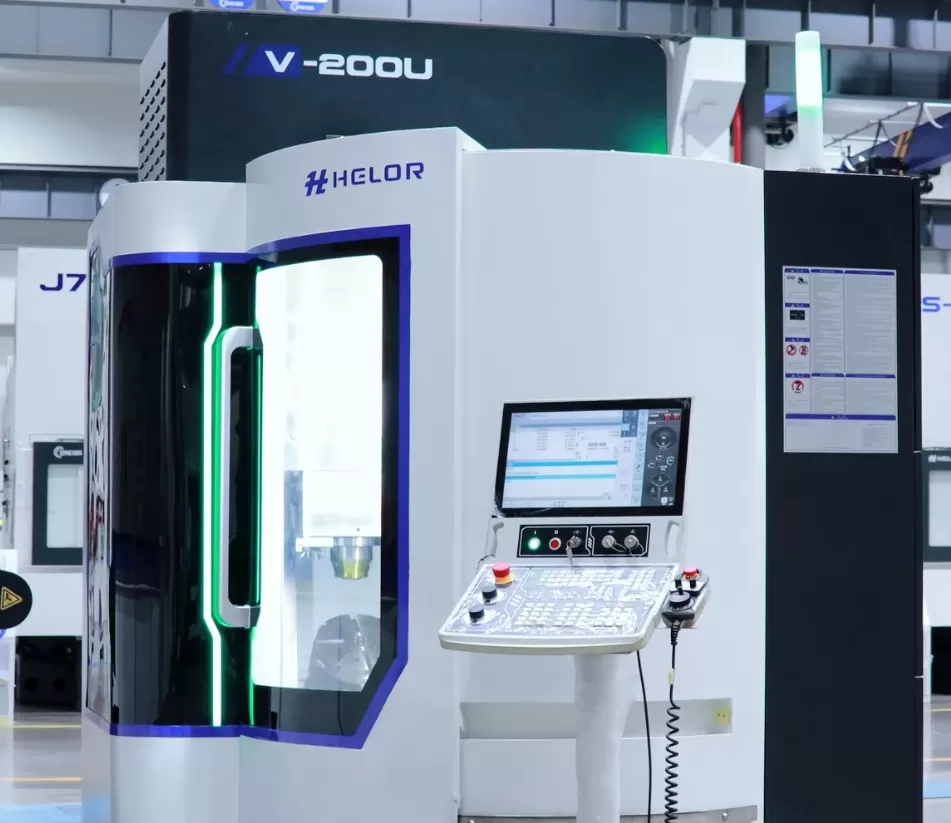

La eficiencia del verdadero 5 ejes

Las plataformas simultáneas de 5 ejes de Taikan eliminan estas operaciones secundarias al consolidar la sujeción de piezas de múltiples pasos en un flujo de trabajo único y fluido.

• Eficiencia de una sola configuración:En componentes complejos como las carcasas de potencia de vehículos eléctricos, más de diez operaciones distintas —incluyendo fresado de contorno continuo y taladrado angular— se completan enuna sola sujeción.

• Integridad superficial superior:La orientación de la herramienta se adapta dinámicamente a los contornos de la superficie, manteniendo una carga de viruta constante y una velocidad de corte óptima. Esto elimina las marcas de unión, proporcionando acabados superficiales impecables directamente desde la máquina.

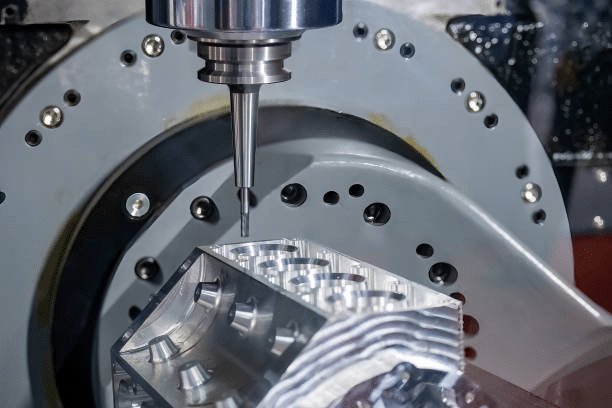

• Acceso a cavidades profundas:Nuestro diseño de husillo de nariz larga combinado con una mesa giratoria de cuna de alta rigidez permite que herramientas de corte más cortas y rígidas entren en cavidades profundas sin esfuerzo, mejorando las tasas de remoción de metal y la estabilidad de la herramienta.

3. La economía oculta: Valor del ciclo de vida frente al precio inicial

Si bien una máquina 3+2 ofrece un precio de compra inicial más bajo, a menudo introduce gastos operativos ocultos que erosionan silenciosamente sus márgenes de beneficio con el tiempo.

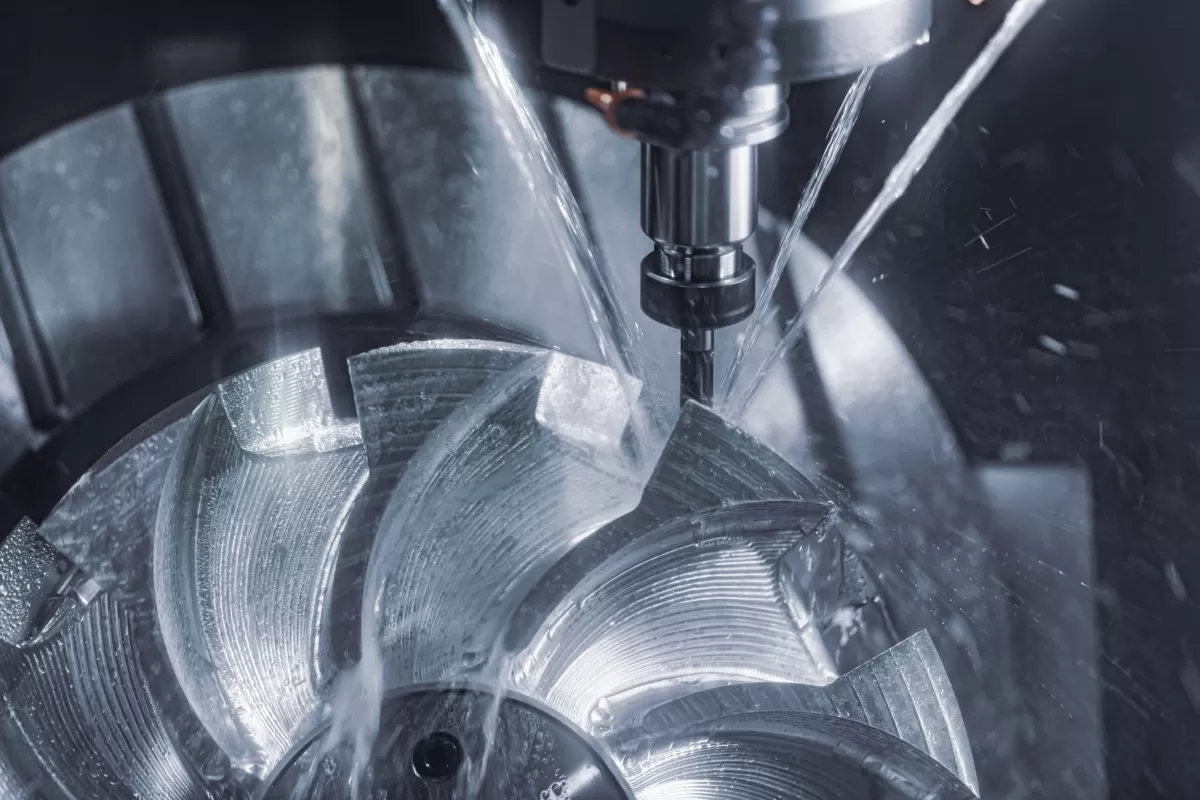

Dónde el 3+2 reduce subrepticiamente los beneficios:

• Proliferación de utillajes:Mecanizar una pieza con cinco caras anguladas diferentes a menudo requiere múltiples utillajes específicos o configuraciones complejas de sujeción. Esto aumenta el tiempo de ingeniería, los costos de material y la mano de obra de calibración continua.

• Desgaste acelerado de la herramienta:Debido a que el eje de la herramienta está bloqueado en una configuración 3+2, los talleres se ven obligados a usar fresas de mango largo y de alcance extendido para acceder a características profundas sin colisionar. Estas herramientas más largas son muy propensas a la deflexión, la vibración y el fallo prematuro.

• Riesgo de calidad del operario:Cada reposicionamiento manual y ajuste de utillaje introduce errores humanos. Las tasas de desecho aumentan inevitablemente cuando se depende de la intervención manual del operario en lugar de la cinemática automatizada de la máquina.

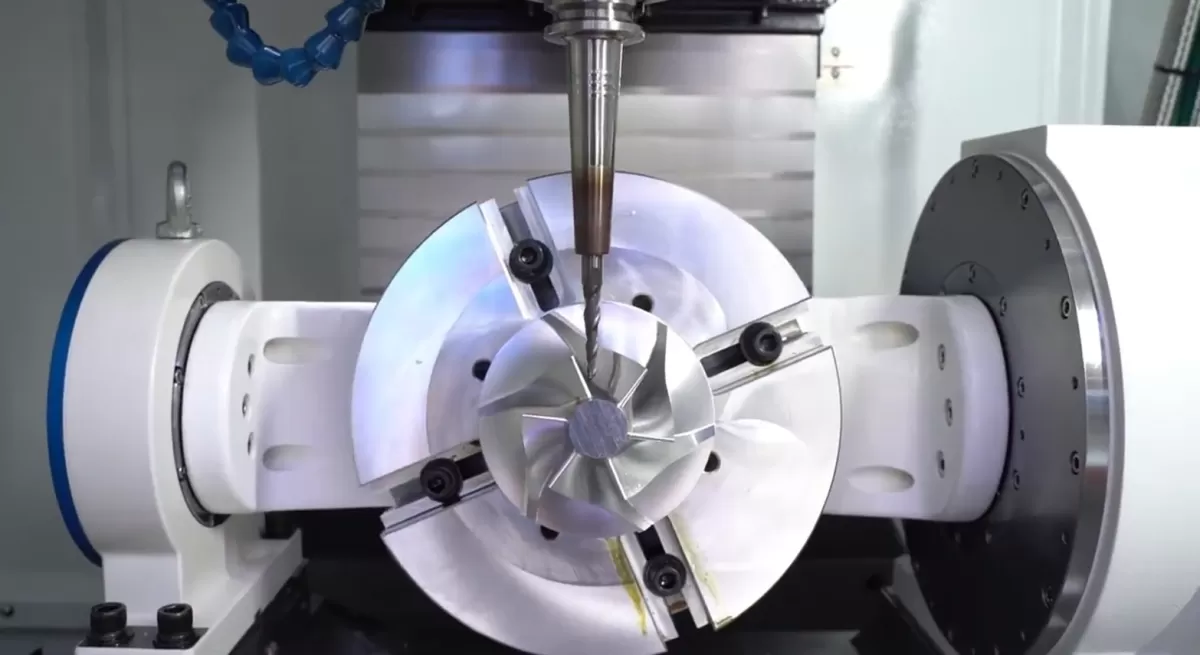

Cómo el 5 ejes completo de Taikan reescribe los cálculos:

Las máquinas simultáneas de 5 ejes de Taikan están diseñadas para reducir elcoste total por pieza, maximizando su retorno de la inversión a largo plazo:

• Tiempo de inactividad minimizado:Equipadas con un almacén de herramientas rápido que cuenta con untiempo de cambio de viruta a viruta de 2 segundos, nuestras máquinas garantizan que el husillo siga funcionando con una interrupción mínima.

• Sujeción simplificada:Como el RTCP maneja las transformaciones de coordenadas dinámicas automáticamente, los operarios no necesitan centrar la pieza de trabajo perfectamente en la línea central del muñón. Esto reduce los tiempos de preparación de horas a minutos.

• Mayor vida útil de la herramienta:Al inclinar la pieza de trabajo dinámicamente, la máquina permite el uso de herramientas de corte más cortas y rígidas. Esto reduce drásticamente la deflexión de la herramienta, prolonga su vida útil y reduce su gasto mensual en consumibles.

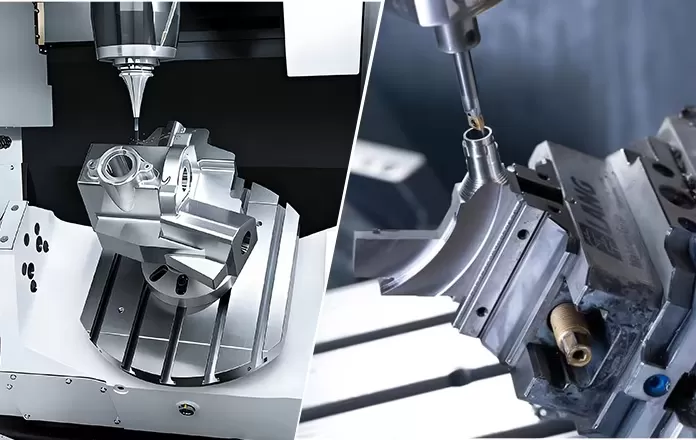

4. La ventaja de Taikan: Diseñado para la productividad real

En Taikan Machine, no nos limitamos a adaptar mesas giratorias a plataformas estándar de 3 ejes. Nuestros centros de mecanizado simultáneo de 5 ejes están diseñados desde cero con una arquitectura CNC nativa integrada. Los modelos cinemáticos, los bucles de servo y los algoritmos RTCP están perfectamente sincronizados para ejecutar una interpolación de curvas espaciales sin defectos, sin titubeos ni microdesviaciones.

Como empresa que cotiza en bolsa con una sólida infraestructura de soporte global,taikanofrece tecnología de 5 ejes probada en producción que es altamente accesible para pequeñas y medianas empresas, no solo para los gigantes de fabricación de primer nivel.

A medida que los diseños de piezas evolucionan hacia paredes más delgadas, estructuras orgánicas y tolerancias más ajustadas, la sincronización real de 5 ejes ya no es un lujo: es la base para seguir siendo competitivo. Mire más allá del precio de compra inicial y evalúe el valor total del ciclo de vida. Cuando los cinco ejes están vivos y sincronizados, la complejidad deja de ser un desafío y se convierte en su ventaja injusta.

5. Preguntas frecuentes

1) ¿Cuál es la diferencia fundamental entre el mecanizado simultáneo de 5 ejes real y el mecanizado de ejes 3+2?
El 3+2 bloquea los ejes de rotación en su posición y corta solo con X, Y y Z, construyendo la trayectoria de la herramienta a partir de pasos segmentados y estáticos. Las máquinas simultáneas de 5 ejes completas de Taikan mantienen todos los cinco ejes coordinados durante el corte, utilizando RTCP para compensar dinámicamente la punta de la herramienta para un movimiento continuo y fluido.

2) ¿Tiene todavía cabida el mecanizado de ejes 3+2 en un taller moderno?
Sí, sigue siendo eficiente para piezas prismáticas donde las características son perpendiculares a unas pocas caras anguladas. En el momento en que su geometría incluye superficies de forma libre o cavidades profundas, sin embargo, uncentro de mecanizado de 3 ejesque opera en una configuración 3+2 alcanza un techo cinemático que la tecnología simultánea de 5 ejes genuina está diseñada para superar.

3) ¿Qué es RTCP?
RTCP (Rotated Tool Center Point) es un algoritmo de control en tiempo real que compensa automáticamente el desplazamiento de la punta de la herramienta cada vez que un eje giratorio se mueve. Esa corrección dinámica es lo que permite que una máquina de 5 ejes Taikan mantenga una precisión volumétrica en el dominio de ±0.005 mm, una banda de tolerancia que el posicionamiento estático 3+2 no puede sostener de manera fiable en múltiples configuraciones angulares.

4) ¿Por qué el 5 ejes completo produce mejores acabados superficiales en contornos complejos?
El 3+2 obliga al sistema CAM a aproximar una superficie de forma libre con parches de ángulo fijo, causando a menudo hasta un 40% de solapamiento de trayectorias y una rugosidad superficial estancada en torno a Ra 6.3 µm. El 5 ejes completo mantiene la herramienta normal a la superficie en un barrido ininterrumpido, proporcionando una integridad superficial mucho mayor y eliminando con frecuencia el pulido manual de empalme.

5) ¿No es una máquina de 5 ejes completa mucho más cara? ¿Cómo justifico la inversión?
El precio inicial es más alto, pero el 3+2 oculta costes sustanciales en utillajes específicos, un desgaste más rápido de las herramientas debido a las fresas de gran longitud calibrada y configuraciones manuales repetidas. Al condensar múltiples operaciones en una sola sujeción con tiempos de cambio de viruta más rápidos, una máquina simultánea de 5 ejes de Taikan suele tener un coste total por pieza más bajo a lo largo de su ciclo de vida.

6) ¿Qué aplicaciones se benefician más de una máquina simultánea de 5 ejes completa de Taikan?
Cualquier pieza que actualmente requiera múltiples configuraciones, mezcla de contornos o acceso a cavidades profundas —impulsores aeroespaciales, carcasas de potencia de vehículos eléctricos, implantes médicos y cavidades de molde de precisión encabezan la lista. Si la complejidad de utillajes y la mano de obra de acabado manual están reduciendo su margen, ya ha entrado en el territorio del 5 ejes completo.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
