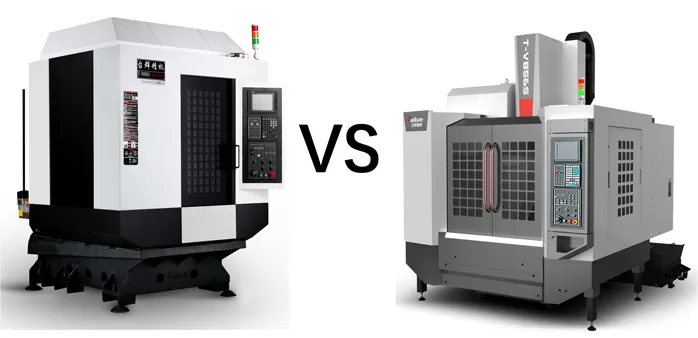

El motor de la precisión: La elección estratégica entre el VMC y el centro de roscado

En el campo de la fabricación de precisión, los Centros de Mecanizado Vertical y los Centros de Roscado son dos de las máquinas herramienta más utilizadas y cruciales. Aunque ambos pertenecen a la categoría de maquinaria CNC, existen diferencias significativas en cuanto a funcionalidad, estructura, escenarios de aplicación y especificaciones técnicas. Para las empresas, seleccionar el equipo de mecanizado adecuado según sus necesidades específicas es primordial. Este artículo profundiza en las características clave, aplicaciones, configuraciones técnicas y estrategias de selección para estos dos centros de mecanizado.

I. Desglosando el Núcleo: Filosofía de Diseño y Ejecución Técnica

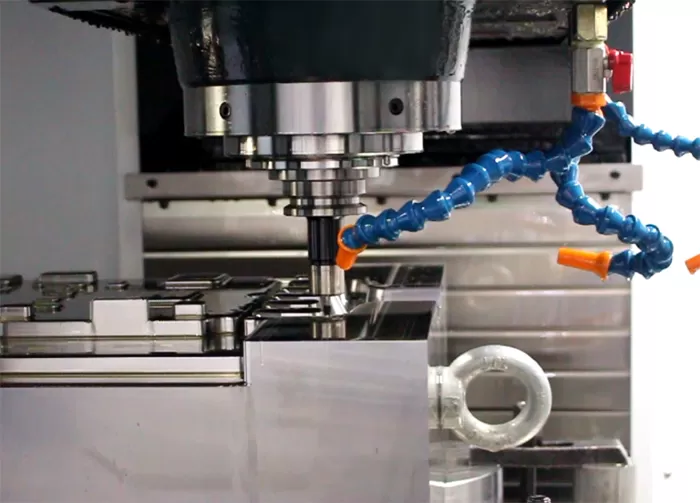

Desde sus inicios, elCentro de Mecanizado Verticalse ha posicionado como un "todoterreno". Su diseño se centra en la alta rigidez, el alto par y las capacidades de mecanizado multieje. Estructuralmente, unVMC centro de mecanizado verticalsuele presentar un diseño sólido de bancada y columna, junto con un potente husillo y un almacén de herramientas de gran capacidad, lo que le permite realizar una amplia gama de procesos, desde el desbaste por corte pesado hasta el fresado, mandrinado y roscado de precisión.

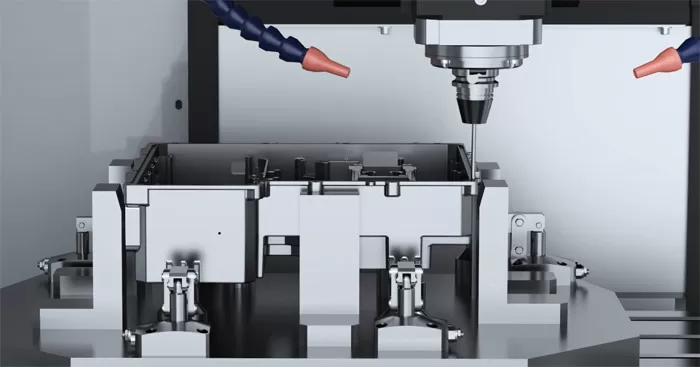

El centro de taladrado y roscadoes un "campeón especializado". Derivado de los centros de mecanizado tradicionales, está específicamente optimizado para satisfacer las necesidades de alta eficiencia y alta precisión de industrias como la electrónica 3C y la ferretería de precisión pequeña, que requieren la producción en masa de componentes con numerosos agujeros. Su enfoque de diseño es el rendimiento dinámico extremo, sacrificando algunas capacidades de corte pesado a cambio de velocidad y eficiencia.

1. Sistema del Husillo: Potencia, Par y Velocidad Máxima

In Centros de Mecanizado Vertical CNC, el husillo está diseñado para proporcionar un par y una potencia de corte sustanciales en un amplio rango de velocidades, satisfaciendo las demandas de materiales difíciles de mecanizar como el acero, la fundición y las aleaciones de titanio. Normalmente equipados con conos de herramientas BT40 o BT50 más grandes, estosmáquinas verticales CNCgarantizan rigidez y una transmisión óptima del par.

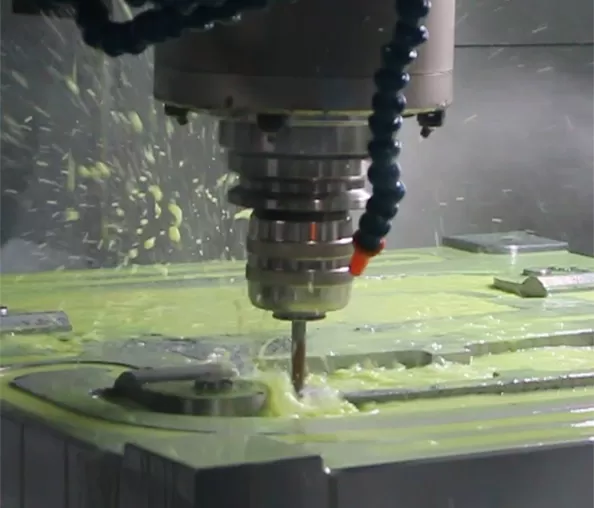

En contraste, elCentro de Taladrado y Roscadoprioriza la máxima velocidad del husillo y la respuesta rápida de arranque y parada, ideal para brocas de pequeño diámetro, fresas de mango y machos de roscar. La velocidad del husillo generalmente oscila entre 20.000 y 24.000 rpm, y las máquinas suelen estar equipadas con conos de herramientas más ligeros BT30 o HSK-E32, diseñados para reducir la fuerza centrífuga a altas velocidades, garantizando el equilibrio y cambios rápidos de herramienta.

2. Estructura de la Máquina: Rigidez vs. Respuesta Dinámica

Los Centros de Mecanizado Vertical suelen utilizar estructuras de bastidor en C o de tipo pórtico de alta rigidez. Estos grandespieza de centro de mecanizado verticals, como la bancada y la columna, se optimizan mediante Análisis de Elementos Finitos (FEM) y están fabricados en fundición de alta resistencia o material mineral colado para una mayor estabilidad.

Los Centros de Taladrado-Roscado, sin embargo, están diseñados con un enfoque en la "velocidad". Aunque mantienen la rigidez necesaria, sus partes móviles se aligeran y simplifican significativamente para alcanzar mayores velocidades. Este diseño "esbelto" permite un posicionamiento rápido y un procesamiento continuo de agujeros, pero a costa de una capacidad reducida de corte pesado.

3. Tecnología de Control de Precisión: Estabilidad vs. Precisión a Alta Velocidad

La tecnología de precisión para cada tipo de máquina se adapta a su aplicación. En los Centros de Mecanizado Vertical, el control de precisión se centra en la compensación de errores térmicos, que es crucial durante operaciones prolongadas de mecanizado pesado. Se integran tecnologías como el control de temperatura del husillo, el enfriamiento del husillo de bolas hueco y software de compensación de errores térmicos para mitigar la deformación térmica y mantener la precisión durante largos períodos de procesamiento.

Por el contrario, los Centros de Taladrado-Roscado enfatizan la estabilidad durante las operaciones a alta velocidad. Elcentro de mecanizado de taladradosuele contar con codificadores de alta resolución, reglas lineales de vidrio y algoritmos de control sincronizado optimizados para el roscado, garantizando la precisión del agujero y la calidad de la rosca incluso a las máximas velocidades del husillo.

II. Definiendo el Panorama de Aplicaciones

La elección de la máquina depende en última instancia de las características de las piezas que se procesan.

Los Centros de Mecanizado Vertical son el líder indiscutible para piezas complejas y mecanizado pesado:

· Fabricación de Moldes: Utilizados para moldes de inyección a gran escala y moldes de fundición a presión, frecuentemente en la industria automotriz y de electrodomésticos, donde se requiere una robusta remoción de material (desbaste) y un alto acabado superficial (acabado).

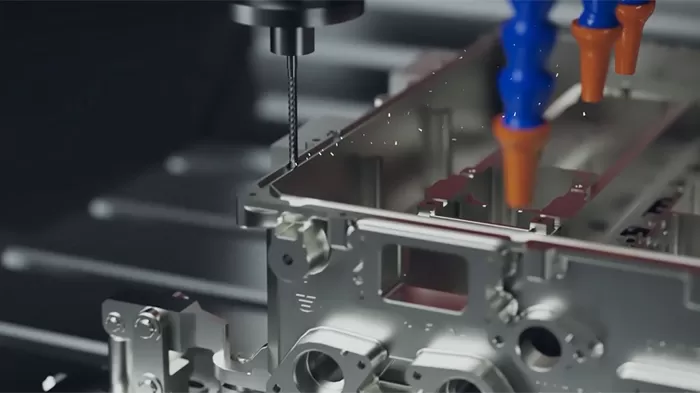

· Componentes Críticos Aeroespaciales y Automotrices:Piezas como carcasas de motor, estructuras de tren de aterrizaje y cajas de transmisión suelen estar fabricadas con aleaciones de titanio difíciles de mecanizar, superaleaciones o acero de alta resistencia. Estas piezas requieren alta rigidez, alta precisión y capacidades multiproceso.

· Maquinaria General y Equipos Energéticos:Componentes como cuerpos de válvulas de bomba, piezas hidráulicas y bastidores de máquinas láser suelen presentar cavidades complejas y sistemas de agujeros multiángulo, lo que requiere mecanizado de múltiples caras en una sola configuración.

Los Centros de Taladrado-Roscado son los líderes en eficiencia para corte ligero de precisión y producción de alto volumen:

· Electrónica de Consumo 3C:Piezas como marcos de teléfonos inteligentes, placas posteriores y soportes de cámara, típicamente fabricadas en aleaciones de aluminio, requieren una colocación precisa de agujeros, ranuras complejas y cavidades poco profundas, exigiendo un procesamiento rápido y un posicionamiento exacto de los agujeros.

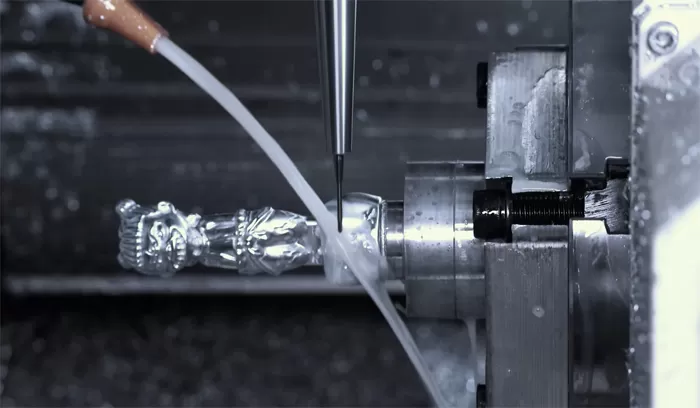

· Ferretería de Precisión y Dispositivos Médicos: Pequeños componentes como conectores electrónicos, carcasas de sensores y herramientas quirúrgicas necesitan velocidades de husillo extremadamente altas y precisión dinámica para asegurar una calidad de mecanizado óptima.

· Aplicaciones Emergentes de Disipación de Calor: Con el aumento de servidores de IA y vehículos eléctricos, la demanda de placas de refrigeración líquida ha aumentado significativamente. Los densos canales y sistemas de agujeros en estas placas son una aplicación ideal para las capacidades de taladrado y fresado de alta precisión y alta eficiencia del Centro de Taladrado-Roscado.

III. El Marco de Selección Estratégica

Al seleccionar entre un Centro de Mecanizado Vertical y un Centro de Taladrado-Roscado, las empresas deben proceder con los siguientes pasos de toma de decisiones:

1. Análisis del Proceso Central: Examine los componentes principales a procesar. Si el proceso implica principalmente taladrado, roscado y fresado ligero de alto volumen con materiales como aluminio y cobre, el Centro de Taladrado-Roscado proporcionará ventajas de eficiencia significativas. Si el trabajo implica fresado complejo de múltiples superficies, desbaste de cavidades profundas y corte de materiales duros, el Centro de Mecanizado Vertical es la elección indispensable.

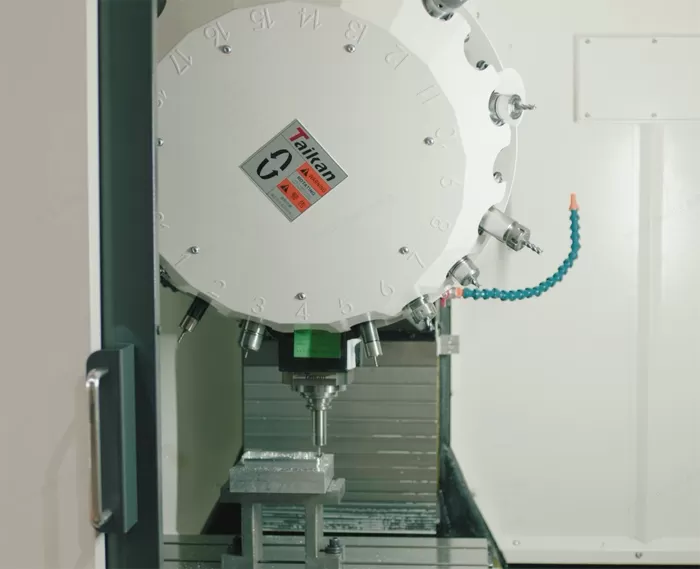

2. Evaluación de Capacidad y Flexibilidad:Para la producción de piezas pequeñas estandarizadas de alto volumen, los Centros de Taladrado-Roscado son ideales para crear líneas de producción de alta velocidad con alta producción por unidad de tiempo. Para lotes pequeños, múltiples variedades o procesos complejos que requieren ajustes frecuentes, las capacidades versátiles del Centro de Mecanizado Vertical lo hacen más adecuado.

3. Cálculo del Retorno de la Inversión: Más allá del costo de compra inicial, considere el costo total del ciclo de vida. La extrema eficiencia del Centro de Taladrado-Roscado en ciertos procesos puede reducir significativamente los costos unitarios. Sin embargo, la versatilidad del Centro de Mecanizado Vertical minimiza el riesgo de maquinaria inactiva o la necesidad de reinversión cuando cambian las líneas de productos.

4. Consideración del Ecosistema Técnico:Las máquinas herramienta modernas ya no son unidades independientes, sino componentes integrales de sistemas de fabricación inteligente. Considere la capacidad de integración de la máquina con sistemas de automatización, sistemas de inspección en línea y software de gestión de producción (MES). Ya sea que apunte a líneas automatizadas de alta velocidad con Centros de Taladrado-Roscado o a unidades de fabricación flexibles con Centros de Mecanizado Vertical, garantizar la compatibilidad para futuras expansiones e integraciones es crucial.

Conclusión

El Centro de Mecanizado Vertical y el Centro de Taladrado-Roscado representan dos caminos tecnológicos distintos pero complementarios en la fabricación de precisión: el primero es la piedra angular para abordar desafíos complejos, mientras que el segundo es una herramienta para lograr una eficiencia extrema. En la industria actual, donde la fabricación avanza hacia la automatización y la flexibilidad, comprender sus diferencias fundamentales ya no es una simple elección de uno u otro, sino una cuestión de integrar estratégicamente ambos en un sistema de producción. De esta manera, las empresas pueden construir una ventaja competitiva sólida con flexibilidad, velocidad y precisión.

En Taikan, proporcionamos el liderazgo tecnológico en ambos dominios. Explore nuestra completa gama de Centros de Mecanizado Vertical de alto rendimiento y Centros de Roscado ultrarrápidos, cada uno diseñado para ofrecer las capacidades específicas que su estrategia de fabricación exige. Asóciese con nosotros para construir un núcleo de producción resistente, eficiente y calibrado con precisión para su futuro.

Descubra su solución de mecanizado óptima. Visitehttps://www.taikanmachine.com/ para obtener más información.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
